Austausch von Toner und Verschleißteilen
Vivo! Touch Bedienungsanleitung 135

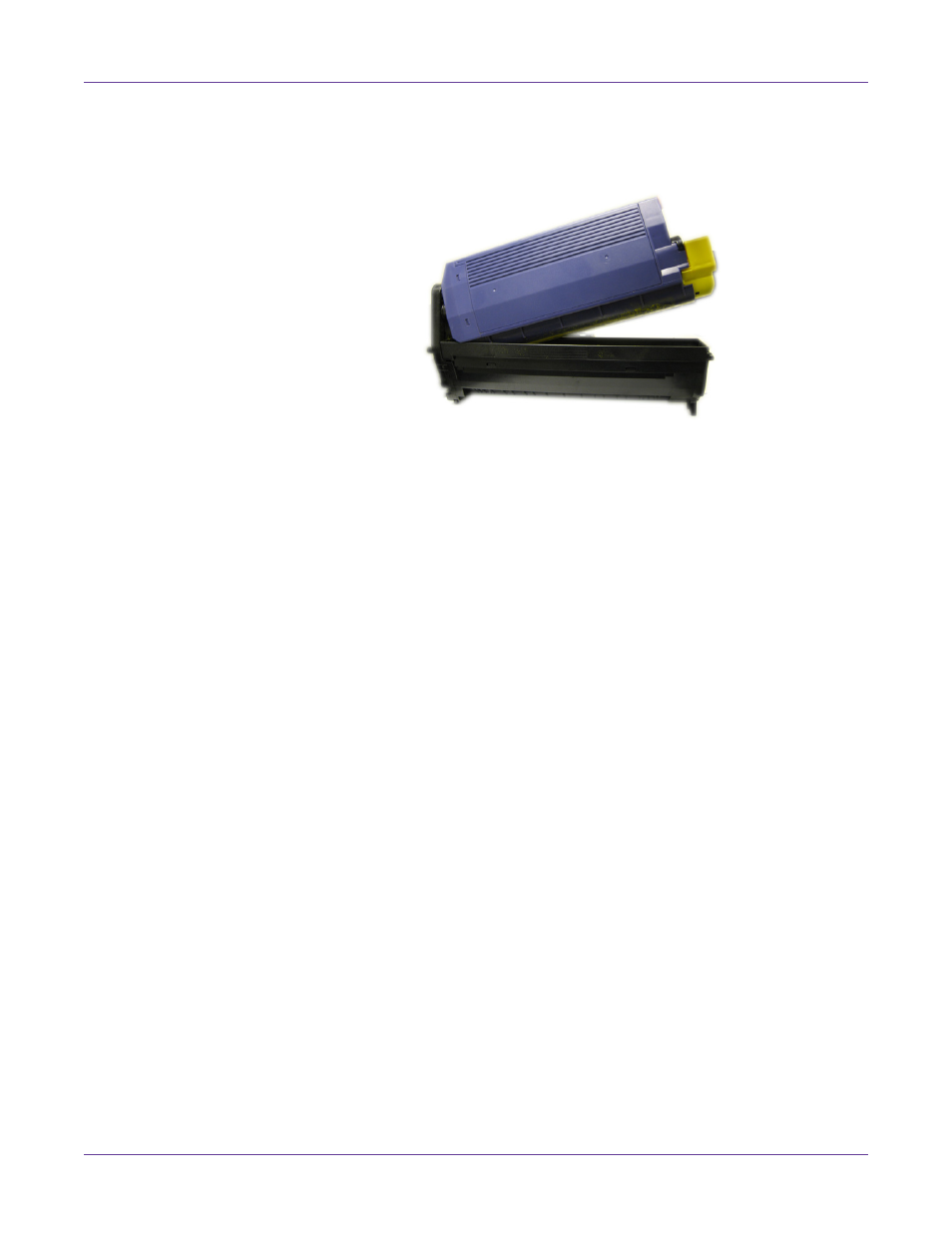

6 Drehen Sie den farbiger Tonerentriegelungshebel nach links, um das Verschütten
von Toner zu verhindern. Heben Sie dann die Kartusche aus der Bildtrommel
heraus, indem Sie zunächst die Seite mit dem farbigen Hebel anheben.
7 Öffnen Sie die Verpackung der neuen Bildtrommel. Achten Sie darauf, dass die
neue Bildtrommel die richtige Farbe enthält. Nehmen Sie den Beutel mit der
Bildtrommel heraus. Öffnen Sie den Beutel und entfernen Sie den Klebestreifen
von den Schutzfolien. Ziehen Sie die Folien in der durch die Pfeile angezeigten
Richtung ab und achten Sie hierbei darauf, möglichst keinen Toner zu verschütten.
8 Entfernen Sie den Beutel mit Kieselgel-Trocknungsmittel sowie den
Transporteinsatz, indem Sie auf die mit einem Pfeil markierte Stelle des
Transporteinsatzes drücken. Hierdurch wird der Tonerbehälter geöffnet, sodass
Sie nach diesem Schritt die Trommel aufrecht halten müssen. Gegebenenfalls
können Sie die Trommel auf einer ebenen Fläche abstellen.
9 Vergewissern Sie sich, dass die Tonerkartusche und die neue Bildtrommel die
gleiche Farbe enthalten. Legen Sie die neue Tonerkartusche in die Bildtrommel ein,
indem Sie zunächst die dem farbigen Entriegelungshebel gegenüber liegende Seite
einsetzen. Nachdem Sie die Tonerkartusche eingesetzt haben, drehen Sie den
farbigen Hebel nach rechts, um die Kartusche zu verriegeln und zur Bildtrommel
hin zu öffnen.
Achtung: Drehen Sie den blauen Entriegelungshebel nicht weiter, wenn Sie beim
Verriegeln einen Widerstand feststellen. Ein gewaltsames Verriegeln des Hebels kann zur
Beschädigung des Druckers führen. Wiederholen Sie das Einsetzen der Kartusche, bis sich
der Hebel leicht verriegeln lässt.
10 Öffnen Sie die obere Abdeckung des Vivo! Touch.
11 Setzen Sie die Bildtrommel zusammen mit der Tonerkartusche in den richtigen
Schacht des Druckers ein.
Anm.: Neben den Trommel-/Kartuschenschächten befinden sich farbige Schilder. Diese
Schilder zeigen den richtigen Schacht für die einzelnen Farben an.
12 Schließen Sie die obere Abdeckung des Vivo! Touch.
13 Schalten Sie den Vivo! Touch ein. Der Drucker durchläuft nun einen
Vorbereitungszyklus, um die Trommel und die Kartusche für den Druckbetrieb
vorzubereiten. Falls der Touchscreen nun immer noch anzeigt, dass die
Bildtrommel gewechselt werden muss, müssen Sie den Vivo! Touch ausschalten
