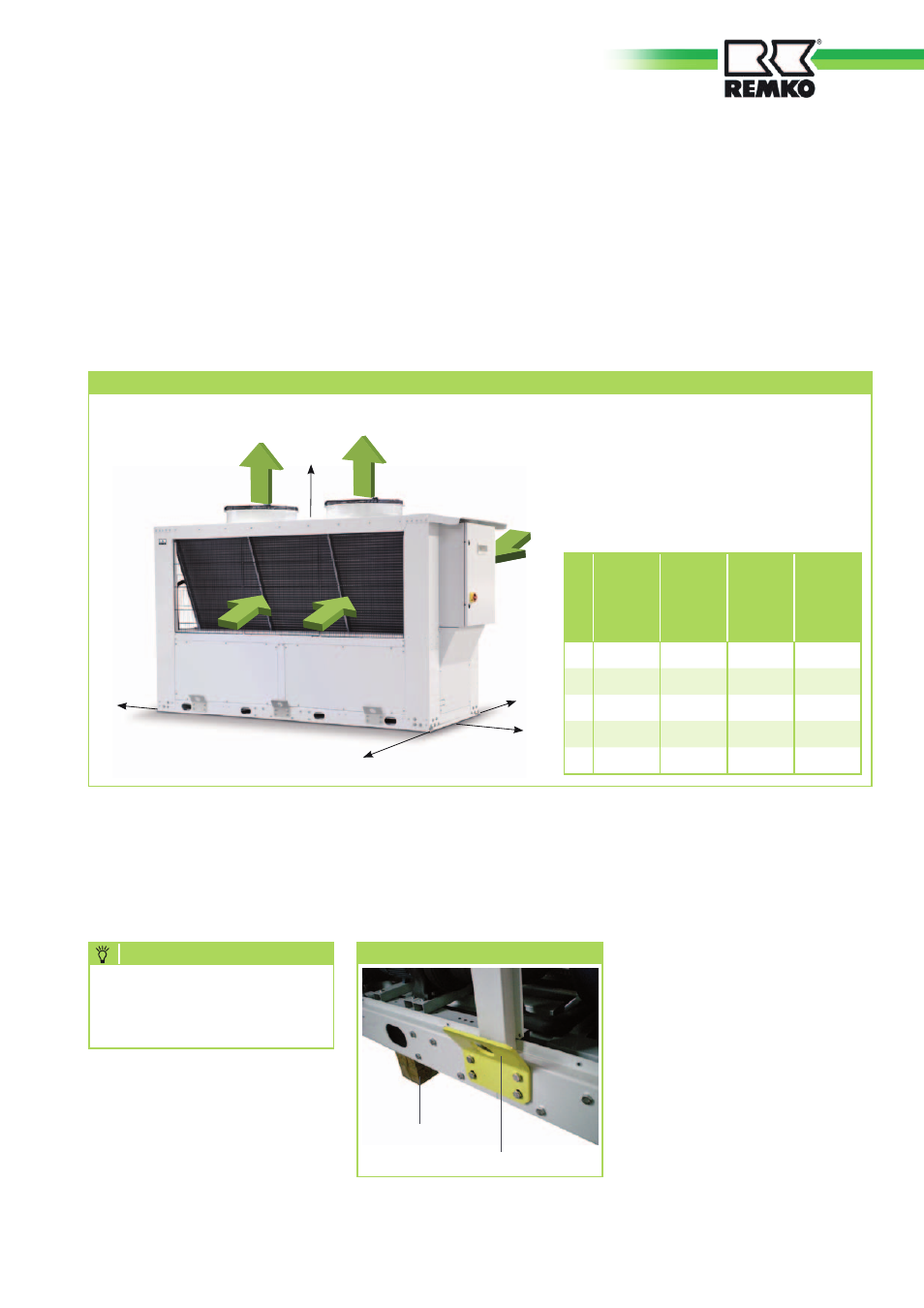

Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Installation
HINWEIS
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
Geräteinstallation
1. Montieren Sie Schwingungs-
dämpfer (Zubehör) unter den
Geräten (Bild 6).
2. Installieren Sie das Gerät an
statisch zulässige Gebäudeteile.
3. Stellen Sie sicher, dass kein
Körperschall auf Teile des
Gebäudes übertragen wird.
4. Schließen Sie die Mediumlei-
tungen an.
Demontage der
Transportpaletten
Die Geräte sind zu Transportzwe-
cken mit Transportpaletten ausge-
rüstet. Vor Montage sind diese zu
Entfernen.
Transportverpackung
Transportpalette
Kranöse
Mindestfreiräume
K�L 980(SP) - 3100(SP)
E
D
C
A
B
KWL
980 -
1300
(SP)
KWL
1500 -
2100
(SP)
KWL
2300 -
2500
(SP)
KWL
2800 -
3100
(SP)
A 1500 2000 2500 3000
B 1000 1500 2000 2000
C 1500 2000 2500 3000
D 1500 1500 2000 2000
E 2500 3000 3500 4500
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für �artung und Reparaturen zu gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
