Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (K�L
oder zum Heizen mit warmem
Medium (Geräte mit �P-Funktion
K�L...H).
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
BBei allen Systemvarianten ist ein
Mindestvolumenstrom und ein
Mindestmediumvolumen der Anla-
ge sicherzustellen.

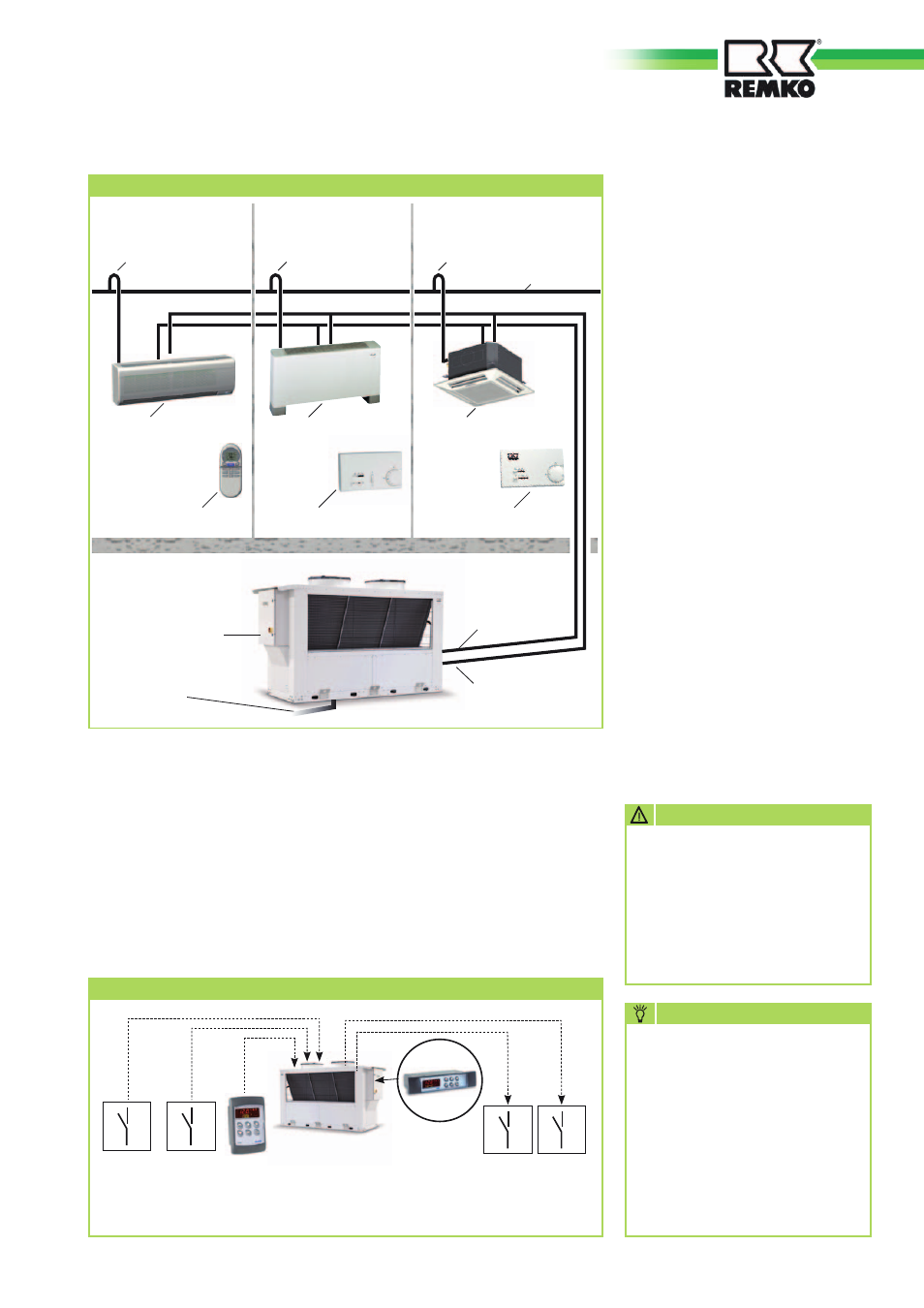

Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Raumtemperatur-Regelung Infrarot-Fernbedienung Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
Systemaufbau
Bedienung
Das Gerät wird komfortabel über
den vollautomatisch arbeitenden
Regler iChiLL bedient. Sollte aus
örtlichen Gegebenheiten eine
Programmierung über den internen
Regler nur schwierig zu realisieren
sein, kann das Gerät auch über die
Wird in der Anzeige der Buch-
stabe „A“ mit einem zweistel-
ligen Zahlencode gezeigt, liegt
eine Störung des Kaltwasser-
Erzeugers vor (Siehe Kapitel
Störungsbeseitigung und Kun-
dendienst).
ACHTUNG
Kondensatleitung (nur
Geräte mit �P-Funktion)
Bedienmöglichkeiten
Sammel-
störmeldung
Betrieb
Kompressor
1-4
Regler iChiLL
Kabel-
Fernbedienung
(Serienausstattung)
(Zubehör)
(Serienaus-
stattung)
Freigabekontakte
On/OFF Kühlen/Heizen
(z.B. GLT)
(Serienausstattung)
Helfen Sie mit, Energiever-
bräuche im Stand-By-Betrieb
einzusparen! Wird das Gerät,
die Anlage oder die Kompo-
nente nicht verwendet, emp-
fehlen wir eine Unterbrechung
der Spannungsversorgung.
Der Sicherheit dienende Kom-
ponenten unterliegen nicht
unserer Empfehlung!
TIP
Kabel-Fernbedienung (Zubehör)
oder einen externen, potential-
freien Freigabekontakt (Serie)
angesteuert werden.
Als serienmäßige Ausstattung
kann ein Sammelstörkontakt zur
externen Signalisierung einer Stö-
rung genutzt werden.
7
