Dichtigkeitskontrolle
Nach erfolgtem Anschluss wird die
Dichtigkeitsprüfung durchgeführt.
1. Spülen Sie die Anlage zweimal
mit Leitungswasser.
2. Reinigen Sie den Siebeinsatz
des bauseitigen Schmutzfän-
gers.
3. Füllen Sie die Anlage erneut mit
�asser und entlüften Sie das
Gerät an den manuellen
Entlüftungsventilen.
4. Passen Sie den Prüfdruck auf
min. 250 kPa (2,5 bar) an.
5. Kontrollieren Sie die hergestell-
ten Verbindungen nach einem
Zeitraum von min. 24 Std auf
�asseraustritte. Sind Austritte
sichtbar, ist die Verbindung
nicht korrekt ausgeführt. Ziehen
Sie dann die Verschraubung
fester an oder erstellen eine
neue Verbindung.
6. Nach erfolgreicher Dichtig-
keitsprüfung entfernen Sie bei
�asser-Glykol-Gemischen den
Überdruck aus den Medium-
leitungen oder passen Sie den
Stillstandsdruck an den erfor-
derlichen Anlagendruck an.
Vor der Inbetriebnahme
Befüllen der Anlage
Die Anlage wird am bauseitigen
Füll-/ und Entleerungsanschluss
befüllt.
Frostschutz des Mediums
�ird ein �asser-Glykol-Gemisch
verwendet, ist es vorgemischt
in die Anlage einzubringen. Die
gewünschte Konzentration ist
abschließend nachzuprüfen.
Gerätevordruck des Mediums
Der Mediumvordruck (ohne Be-
trieb der Umwälzpumpe) innerhalb
der Anlage ist unterschiedlich. Vom
obersten Punkt erhöht sich der
Druck mit ca. 10 kPa (0,1bar) je
Höhenmeter (geodetische Höhe).
Der am obersten Punkt gemes-
sene �ert wird als Stillstandsdruck
bezeichnet.
Bei der Ermittlung des Gerätevor-
druckes (Druck des bauseitigen
Manometers am Gerät) ist die An-
ordnung des Gerätes in der Anlage
maßgebend. Der Druck ist auf
mind. 70 kPa (0,7 bar) einzustel-
len.
Entlüftung der Anlage
■
Ggf. befindet sich nach der
Dichtigkeitskontrolle noch Luft
in den Rohrleitungen. Diese
wird durch den Betrieb der
Umwälzpumpe zu den nächst
höheren oder zu den Kaltwas-
ser-Abnehmer transportiert.
Hier ist ein erneutes Entlüften
erforderlich (Bild 8).
■
Entlüften Sie ggf. auch die
Pumpe.
■
Nachträglich ist der Stillstands-
druck an den erforderlichen
Anlagendruck anzupassen.

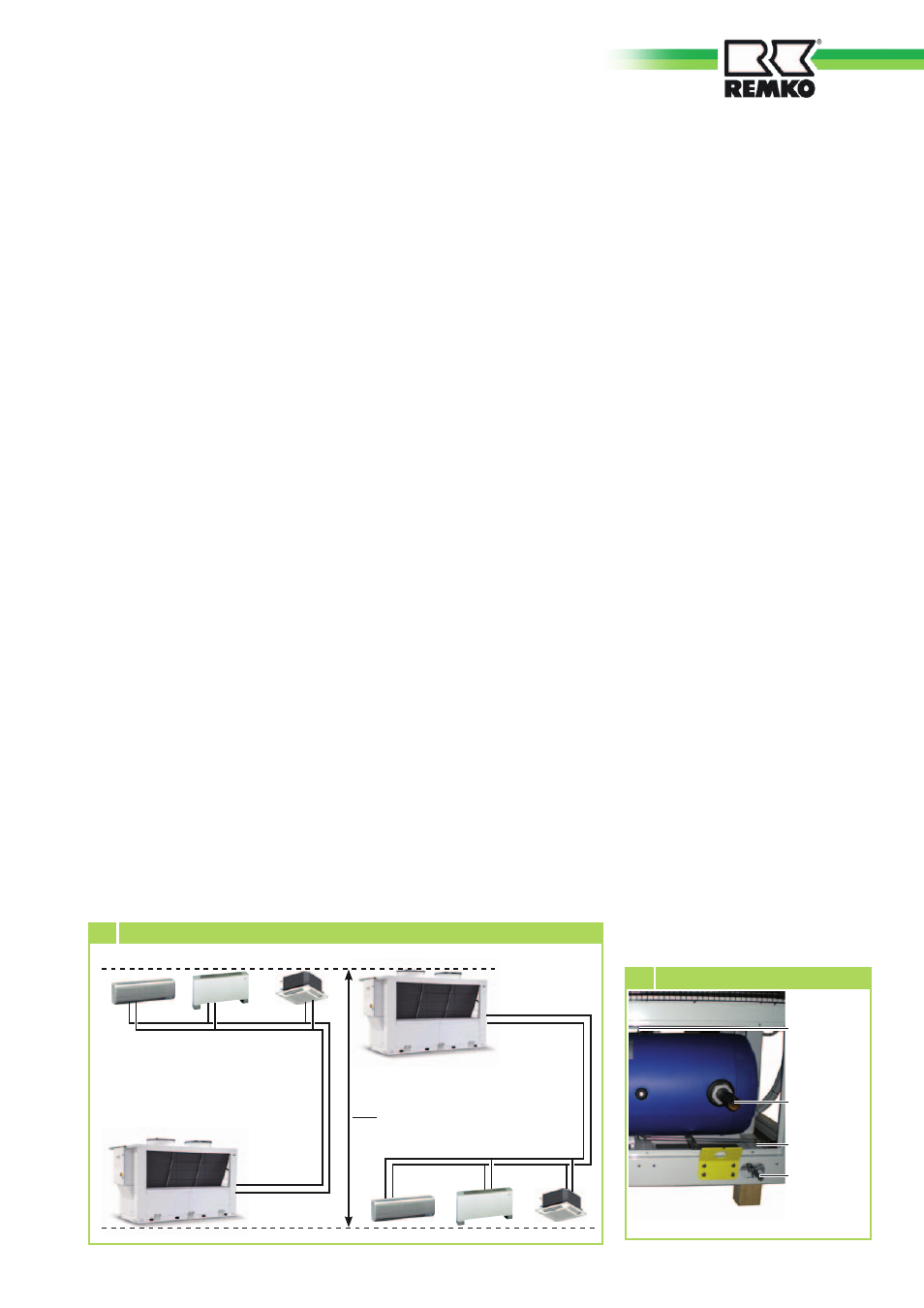

8 Manuelle Entlüftung
Ausdehnungs-
gefäß
Medium-
leitung
Sicherheits-
ventil
Entleerung
7 Gerätevordruck
Geodetische
Anlagenhöhe
Gerätevordruck
Gerätevordruck
Stillstandsdruck
■
�ird das Gerät am niedrigsten
Punkt in der Anlage positio-
niert, ist der Gerätevordruck
(=Stillstandsdruck+geodetische
Anlagenhöhe) auf min. 70 kPa
(0,7 bar) + 10 kPa (0,1bar) x
geod. Anlagenhöhe)
einzustellen.
■
�ird das Gerät am höchsten
Punkt in der Anlage positio-
niert, ist der Gerätevordruck
(=Stillstandsdruck) auf min. 70
kPa (0,7 bar)
einzustellen. Bitte
beachten Sie, dass der Anla-
gendruck am niedrigsten Punkt
durch die geodetische Anlagen-
höhe vergrößert wird!
