Füll- und Entleerungsanschluss
Die Geräte mit Speicher (K�L...
SP) besitzt einen Füll- und Entlee-
rungsanschluss. Der im Lieferum-
fang befindliche ist am Anschluss
druckdicht zu montieren. Im
frostsicheren Bereich sollte ggf.
zusätzlich ein zweiter Anschluss
vorgesehen werden, um die Rohr-
leitungen zu entleeren (besonders
bei der Verwendung des Mediums
�asser). Bei der Verwendung von
Glykol sind die örtlichen Entsor-
gungsvorschriften zu beachten.
Bei Geräten ohne Speicher (K�L)
ist generell ein Entleerungsan-
schluss erforderlich.
Schmutzfänger
Es ist ein spülbarer Schmutzfänger
vor dem Geräteeintritt einzubau-
en. Die Maschengröße sollte 10
Maschen/cm² nicht unterschreiten.
Vor und hinter dem Schmutzfänger
sollten Absperrventile eingesetzt
werden.
Umwälzpumpe bei KWL
Bei Geräten ohne Speicher ist eine
externe Umwälzpumpe zur Real-
isierung des Nennvolumenstromes
innerhalb des Kaltwasser-Erzeugers
erforderlich!
Die Ansteuerung erfolgt durch
einen Regler des Kaltwasser-Erzeu-
gers über die Klemmleiste.
Sicherheitsventil
Sicherheitsventile begrenzen einen
zu großen Betriebsdruck infolge
zu starker Erwärmung oder Über-
füllung des Betriebsmediums. Der
Austritt des Ventils erfordert einen
freien Einlauf in eine Ablaufleitung.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Im Gerät mit mit Speicher (K�l...
SP) befindet sich ein Sicherheits-
ventil.
Bei dem Gerät ohne eingebautem
Speicher (K�L) ist generell ein
Sicherheitsventil erforderlich.
Automatische Entlüftungsventile
Das Gerät besitzt manuelle Ent-
lüftungsventile. Nach Füllen der
Anlage kann hier separat das Gerät
entlüftet werden. Zudem sind
automatische Entlüftungsventile in
der Sammelleitung an der höchst
höheren Stelle zu montieren.
Bei der Verwendung von
glykolhaltigen Medien sind
glykolbeständige Entlüftungs-
ventile erforderlich.
ACHTUNG
Kompensatoren
Um die Schwingungen des Kalt-
wasser-Erzeugers nicht auf die
Anlagenteile zu übertragen, erfolgt
der Anschluss der Leitungen an das
Gerät durch Kompensatoren.

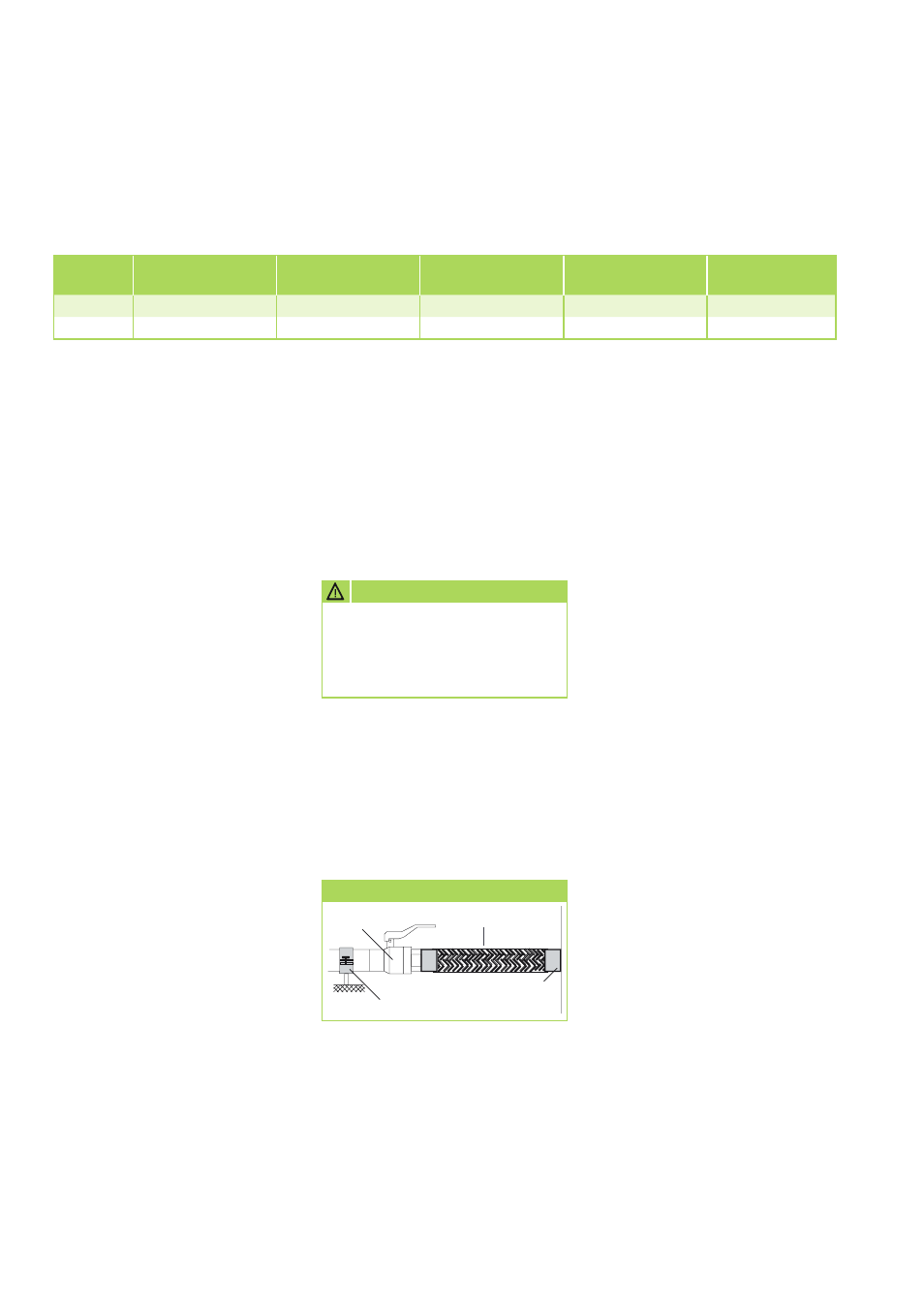

Kompensatoren
Absperrventil Kompensator
Statische
Befestigung Anschluss K�L
Absperrventile
In Kaltwasser-Anlagen sollten
grundsätzlich Absperrventile
mit vollem Durchlass eingesetzt
werden. Zu Servicezwecken ist
der Mediumeintritt und Medium-
austritt mit Absperrventilen aus-
zurüsten (ggf. Sicherheitsventile
vorsehen).
Membranausdehnungsgefäß (MAG)
Um Druckschwankungen im
Stillstand infolge von Tempera-
turveränderungen zu vermeiden
sind MAG´s mit Stickstofffüllung
(feuchtigkeitsneutral) in die Anlage
einzubinden.
Im Gerät mit Speicher (K�l...
SP) befindet sich ein MAG. Der
Vordruck ist auf die Anlage einzu-
stellen, ggf. ist eine Erhöhung des
Volumens oder bei Realisierung
eines Kühlen-Heizen-Systems der
Einbau eines weiteren MAG erfor-
derlich.
Bei dem Gerät ohne eingebautem
Speicher (K�L) ist generell ein
MAG erforderlich.
Ist eine tiefere Frostschutzeinstellung unter der Parameter Ar 01 möglichen Grenzen erforderlich, kann nur nach
Passworteingabe eine tiefere Einstellung erfolgen. �enden Sie sich hierzu bitte direkt an REMKO. Folgende
�erte sind dann einzugeben:
0% Ethylenglykol
(�erks-
einstellung)
10 % Ethylenglykol
(Passwort)
20 % Ethylenglykol
(Passwort)
30 % Ethylenglykol
(Passwort)
35 % Ethylenglykol
(Passwort)
�ert AL 26 4°C -2°C -6°C -15°C -19°C
�ert AL 33 4°C -2°C -6°C -15°C -19°C
