19

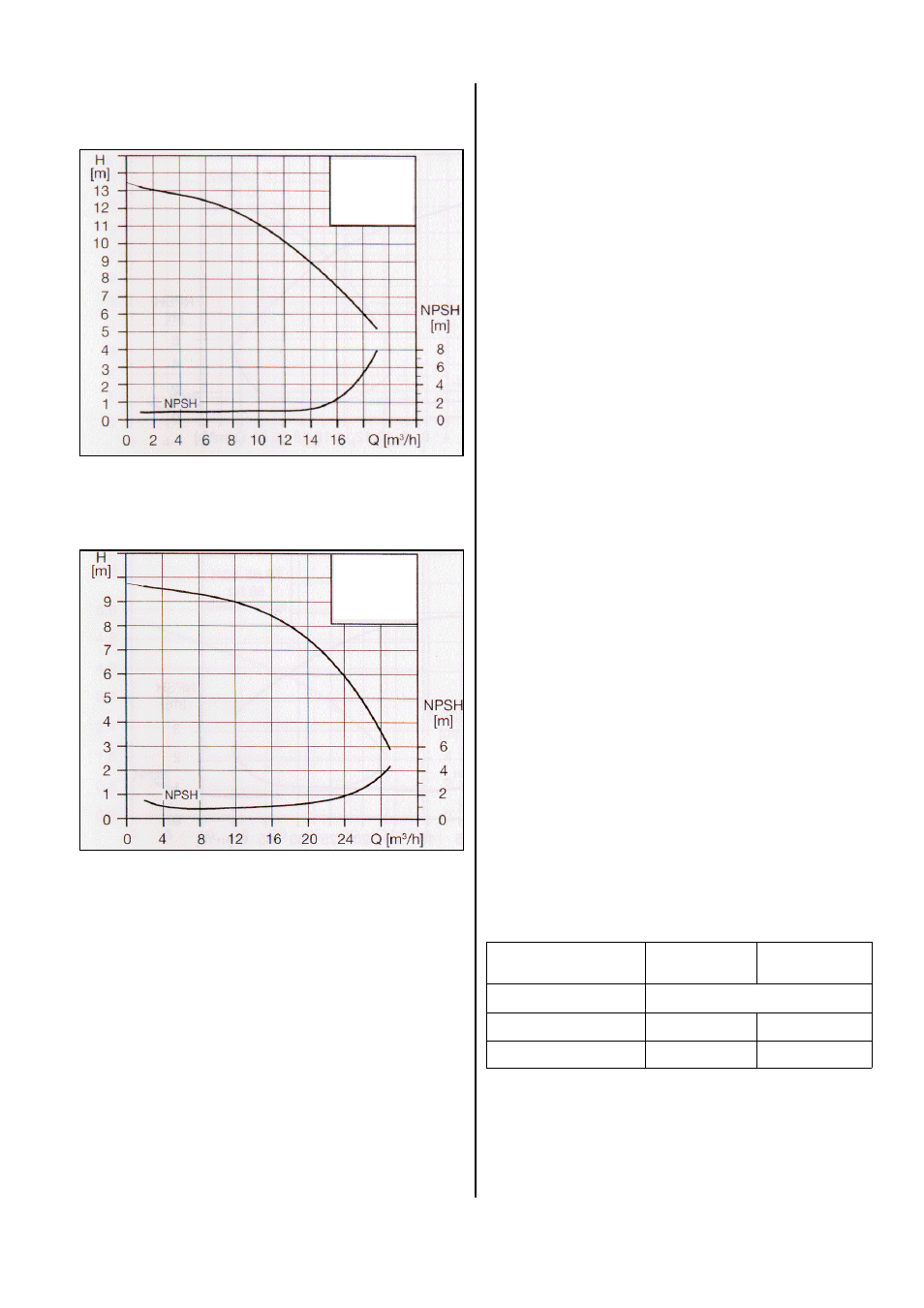

Pumpenkennlinie des Speichermoduls 2
für RVS 5000 INOX
Pumpenkennlinie des Speichermoduls 4
für RVS 8000 INOX und RVS 9800 INOX
Elektrischer Anschluß der Speichermodule
Beachten Sie die folgenden Hinweise zur elektrischen
Installation:
à Sämtliche elektrische Installationen sind nur von
autorisiertem Fachpersonal durchzuführen.
à Vor allen Arbeiten am Gerät ist das Gerät span-
nungsfrei zu schalten.
à Der Anschluß der Geräte ist immer mit ausreichend
dimensionierten und niederohmigen Schutzleitern vor-
zunehmen.
à Die Erdung der Module in Bezug auf Blitzschutzmaß-
nahmen, ist unter Umständen mehrfach auszufüh-
ren.
à Die Pumpe des Speichermoduls 2 erhält die elektri-
sche Netzversorgung aus dem Schaltkasten des
Kaltwasser-Erzeugers RVS 5000 INOX.
à Die Pumpe des Speichermoduls 4 benötigt eine se-
parate Netzzuleitung.
Aus dem Schaltkasten kann eine 230V Steuerspan-
nung zur Aktivierung eines Hauptschützes abgenom-
men werden.
à Alle Pumpen der Speichermodule sind als Dreipha-
sen-Wechselstrommotoren ausgeführt.
à Die Spannungsversorgung der Pumpen ist an den
Klemmen L1, L2, L3, N und PE durchzuführen.
à Die Leitungsdimensionierung richtet sich nach den
örtlichen Verlegungsbegebenheiten.
à Die Anschlußleistung der Geräte entnehmen Sie der
nachfolgenden Tabelle.
Typ
Elektrischer Anschluß 400 V, 50 Hz / 3~, N, PE
Leistungsaufnahme 0,55 kW 0,75 kW
Stromaufnahme max. 1,44 A 1,86 A
RVS 5000 INOX RVS 8000 INOX
RVS 9800 INOX
Montage der Speichermodule
Gehen Sie bei der Montage der Speichermodule folgen-
dermaßen vor:
1. Entfernen Sie die Transportverpackungen und mon-
tieren Sie, falls erforderlich, die Schwingungsdämpfer
auf der Unterseite des Speichermoduls.
Bei einer Anordnung der Speichermodule unterhalb
des Kaltwasser-Erzeugers sind die Schwingungs-
dämpfer des Erzeugers nicht zu montieren.
2. Befestigen Sie das Speichermodul waagerecht, mit
Hilfe der Befestigungslaschen der Schwingungs-
dämpfer, an statisch zulässigen Befestigungspunkten.
Bei einer platzsparenden Montage der Module über-
einander, sind nur die Schwingungsdämpfer des un-
teren Moduls zu montieren.
3. Verbinden Sie bei einem hydraulischen Parallelbe-
trieb der Speichermodule die Rohrleitungsanschlüs-
se je nach gewünschter Hydraulik.
Bei der Anordnung unterhalb eines Kaltwasser-
Erzeugers der Baugröße RVS 5000 INOX kann die
mitgelieferte Verbindungsleitung montiert werden.
4. Wählen Sie Kompensatoren entsprechender Dimen-
sionierung, um zu verhindern, daß auftretende
Schwingungen des Speichermoduls an das Rohrnetz
übertragen werden.
