Elektrischer Anschluß
Sämtliche elektrische Installationen sind nur von
autorisiertem Fachpersonal durchzuführen. Vor Ar-
beiten am Gerät ist das Gerät spannungsfrei zu
schalten.
Folgende elektrische Anschlüsse sind vorzunehmen:
à Anschluß der Spannungsversorgung
à Evtl. Anschluß einer Kabel-Fernbedienung
Beachten Sie nachfolgende Hinweise zur Installation
des Elektrischen Anschlusses:
à Die Innengeräte arbeiten unabhängig vom Kaltwas-
ser-Erzeuger. Eine elektrischer Steuerleitung ist so-
mit nicht erforderlich.
à Die elektrischen Anschlüsse sind als Festanschlüsse
nach den geltenden Bestimmungen auszuführen.
à Vor dem Gerät ist ein allpolig trennender Schalter in
der Versorgungsleitung zu installieren.
à Die Versorgungsleitung ist bauseits ausreichend ab-
zusichern, der Spannungsfall darf die zulässigen
Werte nicht überschreiten.
à Stellen Sie sicher, daß die elektrische Anlage dafür
geeignet ist, den zum Betrieb des Gerätes und den
zur Versorgung von anderen bereits betriebenen Ge-
räten erforderlichen Betriebsstrom zu liefern.
à Vor der Installation ist bei Anschluß an schon beste-
hende Anlagenteile zu prüfen, ob die Zuleitung des
Gerätes für die Geräteaufnahmeleistung ausrei-
chend dimensioniert ist.
à Der Anschluß der Geräte ist immer mit ausreichend
dimensionierten und niederohmigen Schutzleitern vor-
zunehmen. Die Erdung der Gesamtanlage ist unter
Umständen mehrfach auszuführen (besonders bei
der Verwendung von Kunststoffrohren zu beachten).
Klemmen Normalstatus
Eingang /
Ausgang
Funktion Anschlüsse
01 – 02 ST 1 Wassereintritts - Sensor PTC - Eingang
03 – 04 ST 2 Wasseraustritts – Sensor PTC - Eingang
05 – 06 ST 5 Verflüssiger – Sensor PTC - Eingang
07 – 08 geschlossen AT 1 Hochdruckschalter Potentialfreier Kontakt
09 – 10 geschlossen AT 3 Niederdruckschalter Potentialfreier Kontakt
11 – 12 geschlossen AT 5 Nicht verwendet Potentialfreier Kontakt
13 – 14 12 V ~ Tr Stromversorgung 12 V ~, 50 Hz
15 – 16 Bei Pumpenbetrieb geschlossen AT 9 Differenzdruckwächter Potentialfreier Kontakt
15 – 17 AT 7 Heizung– Kühlung entfernt Potentialfreier Kontakt
15 – 18 geschlossen AT 10 Ein- Aus, Fernbedienungskontakt bei WP Potentialfreier Kontakt
19 – 20 RL 1 Abschaltung Max. 48 V ~, 200 mA
22 – 23 RL 2 Abtauheizung / Boilersignal 230 V ~, 50 Hz, 4,0 A
22 – 24 RL 4 Verdichter 230 V ~, 50 Hz, 0,4 A
22 – 25 RL 8 Umkehrventil (nur WP) 230 V ~, 50 Hz, 0,4 A,
21 – 22 RL 10 Schaltkontakt Pumpe 230 V ~, 50 Hz, 4,0 A
42 – 43 TK 1 Ventilatorreglungs- Ausgang Phasenregelung
Beschreibung der CH-DIN- Ein- und Ausgänge
Alle Elektroanschlüsse, wie Netzeinspeisung, Kabel-
Fernbedienung etc. sind im Schaltkasten des Gerätes
durchzuführen. Die zu verlegenden Leitungen sind auf
der Rückseite des Gerätes durch die vorgesehenen
Kabeldurchführungen in das Gehäuse einzuführen.
Alle Geräte benötigen einen Dreiphasenwechsel-
stromanschluß. Die Netzzuleitung ist an den Klemmen
L1, L2, L3, N und PE durchzuführen.
Die Leitungsdimensionierung richtet sich nach den örtli-
chen Verlegungsbegebenheiten. Die Anschlußleistung
der Geräte ist in nachfolgender Tabelle zu ersehen:
Serie RVS INOX
Type 5000 8000 9800
Elektrischer Anschluß 400 V /3~, N, PE / 50 Hz
Leistungsaufnahme kW 20,4 36,0 45,2
Stromaufnahme max. A 41,2 58,5 73,5
Anlaufstrom A 167 116 127
Absicherung, bauseits A 50 80 100

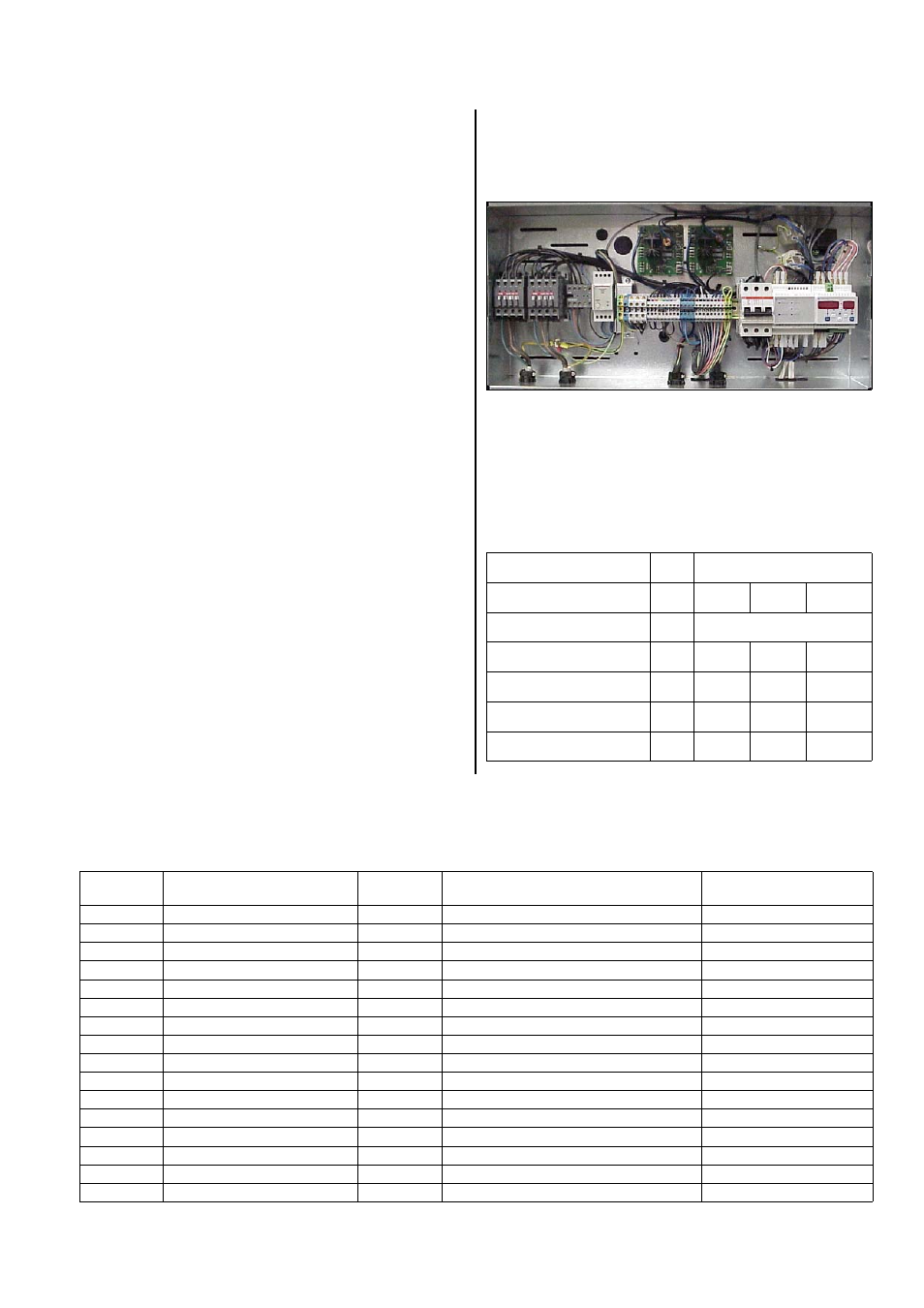

Abbildung Schaltkasten RVS 5000 INOX
Achtung! Die Geräte sind mit einem Phasenfolgerais ausgerüstet, das einen Betrieb bei falscher Dreh-
richtung des elektrischen Anschlusses verhindert. Sollte bei der Inbetriebnahme der Kaltwasser-
Erzeuger die Regelung spannungslos bleiben, ist das Drehfeld zu tauschen.
