7

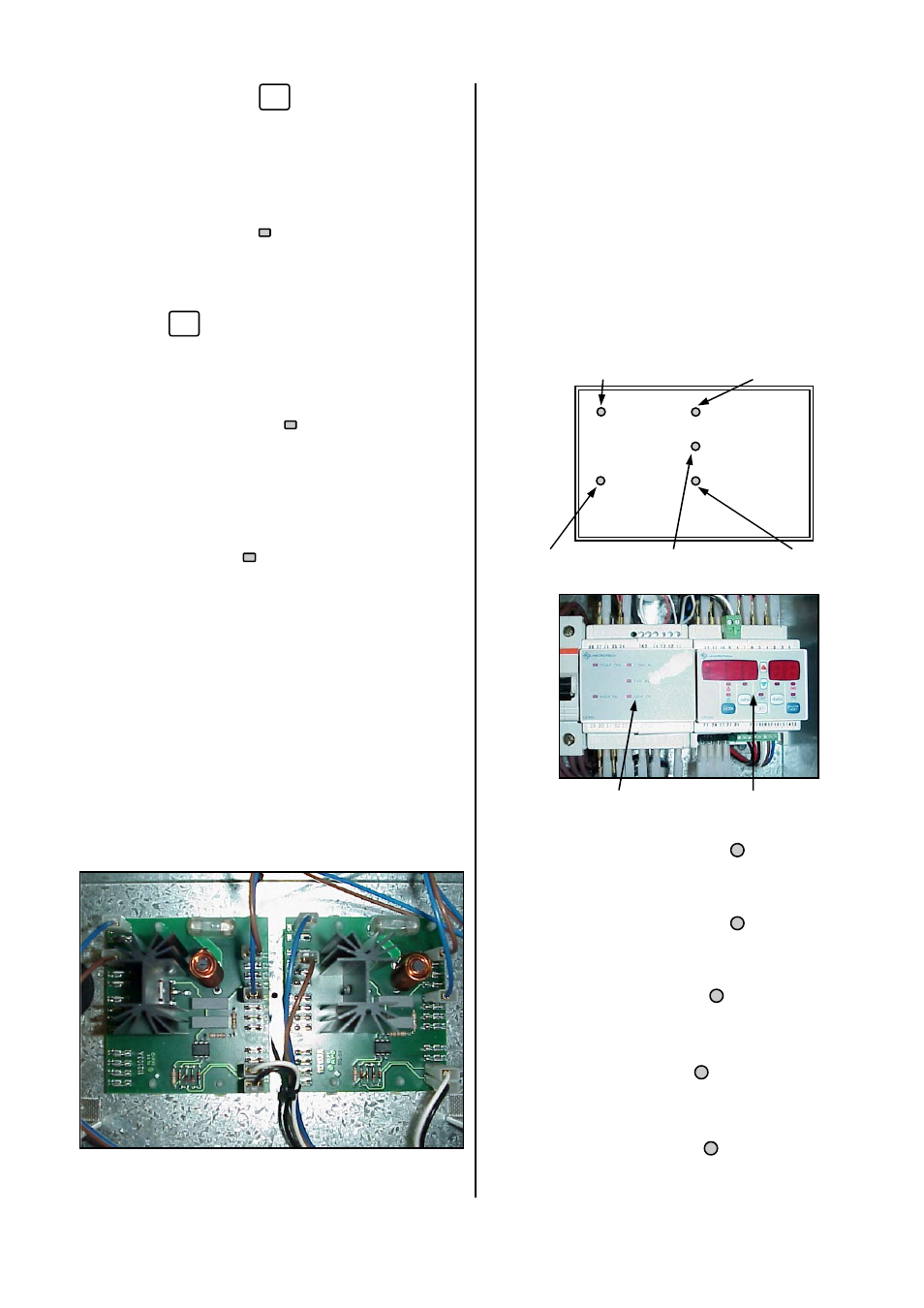

C2–DIN Zusatzregelung
Bei den Kaltwasser-Erzeugern RVS 5000-9800 INOX,
wird die Kühlleistung auf zwei Kältekreise aufgeteilt.
Der zweite Kreis kann aufgrund der fehlenden Ein- und
Ausgänge nicht über die CH-DIN Regelung geregelt
werden und benötigt zusätzlich eine C2-DIN Regelung.
Die C2-DIN Regelung kontrolliert in Verbindung mit der
CH-DIN Regelung die gleichen Funktionen. Diese wer-
den lediglich durch LED`s angezeigt. Ein Alarm vom
zweiten Kreis wird auf dem Display der CH-DIN Rege-
lung als Code, z.B. „E 01“ angezeigt.
Die Programmierung der Einstellungen des zweiten Käl-
tekreises erfolgt aber über die CH-DIN Regelung.
ON/OFF
RESET
ON/OFF/RESET-Taste
Diese Taste dient zum Ein- und Ausschalten des Gerä-
tes. Bei Alarmzuständen mit manueller Rückstellung
wird diese Taste gedrückt, um nicht mehr anliegende
Alarmzustände zu quittieren. Gleichzeitig werden die
normalen Betriebsfunktionen des Gerätes wieder herge-
stellt.
Alarm
Alarm-Leuchtdiode
Leuchtet diese LED, wurde das Gerät in einen Alarmzu-
stand versetzt und der Gerätebetrieb unterbrochen.
SET SET-Taste
Durch Drücken der SET-Taste in Verbindung mit den
Pfeiltasten können die Parametereinstellungen verän-
dert werden.
TK-Ventilatorplatine
Die TK-Ventilatorplatinen sind an die CH–DIN Regelung
angeschlossen.
Die CH-DIN (C2-DIN) Regelung registriert über den
Sensoreingang ST 5 (ST 6) die momentane Kondensa-
tionstemperatur und gibt die zugehörige programmierte
Ausgangsspannung an den Ausgang CTK 1 (CTK 2),
der Ventilatorplatine TK 1 (TK 2) weiter.
Durch die modulierende Ausgangsspannung kann die
Ventilatormotor-Drehzahl geregelt werden.
Kompressor-Leuchtdiode
Die Leuchtdiode ist aus, wenn der Kompressor nicht in
Betrieb ist. Blinkt die Leuchtdiode, befindet sich der
Kompressor in der Anlauf-Zeitverzögerung und geht
nach Ablauf der Zeit in Betrieb. Leuchtet die Leucht-
diode stetig, ist der Kompressor in Betrieb. Die Zeitver-
zögerung ist nicht mehr aktiv.
Comp
Line-Leuchtdiode
Diese Leuchtdiode leuchtet stetig, wenn die Regelung
mit der Netzstromversorgung verbunden ist.
Line
Ventilatorplatine TK 1 Ventilatorplatine TK 2
Betriebsanzeige Kompressor 2
Diese Anzeige leuchtet, wenn der Kompressor des
zweiten Kreises arbeitet.
Compr.
Err. compr.
Störungsanzeige Kompressor 2
Diese Anzeige leuchtet, wenn eine Störung des Kom-
pressors des zweiten Kreises vorliegt.
Hochdruckstörung Kreis 2
Diese Anzeige leuchtet, wenn sich unzulässig hohe
Drücke im zweiten Kältekreis eingestellt haben. High press.
Niederdruckstörung Kreis 2
Diese Anzeige leuchtet, wenn sich unzulässig niedrige
Drücke im zweiten Kältekreis eingestellt haben. Low press.
Störungsanzeige Ventilator 2
Diese Anzeige leuchtet, wenn eine Störung des Ventila-
tors des zweiten Kreises vorliegt. Err. fan
C2- DIN Zusatzregelung CH- DIN Regelung
C2-DIN
High press.
Err. fan
Low press.
Err. compr. Compr.
Betriebsanzeige Kompressor 2
Störanzeige Hochdruck 2
Störanzeige Kompressor 2
Störanzeige Ventilator 2 Störanzeige Niederdruck 2
