15
RVS 8000 INOX und RVS 9800 INOX
933 998 998
1150
RVS 5000 INOX mit Speichermodul
430 770
500
770

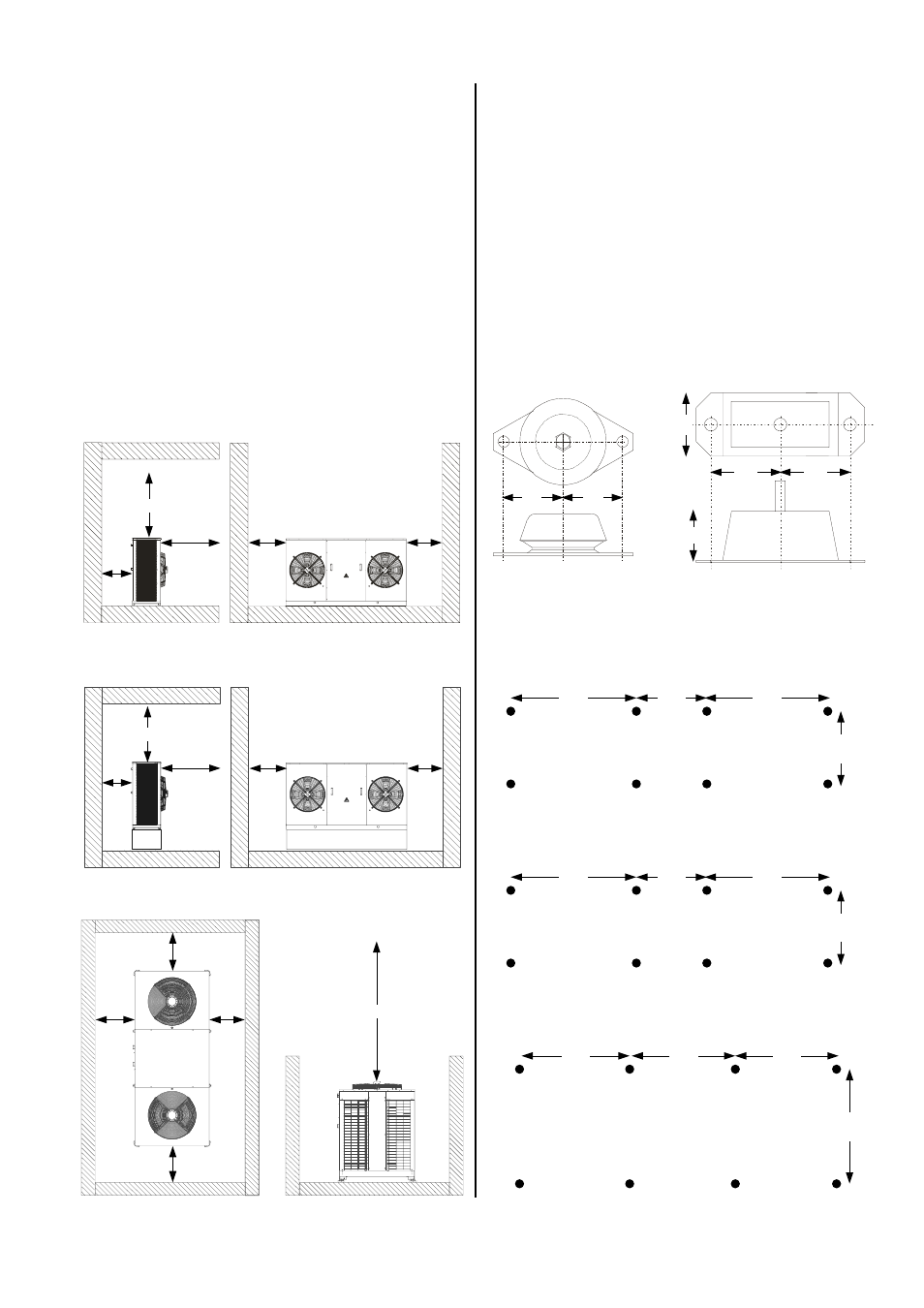

Befestigungspunkte der Kaltwasser-Erzeuger
RVS 5000 INOX ohne Speichermodul
417 950
500
950
Installation der Geräte
Die Geräte werden serienmäßig mit Schwingungsdämp-
fern ausgeliefert. Diese sind dann mit statisch zulässi-
gen und ebenen Gebäude– oder Konstruktionsteilen zu
verbinden.
Die im folgenden beschriebenen Befestigungspunkte
entsprechen der Befestigung der Schwingungsdämpfer
an den Kaltwasser-Erzeugern. Um eine Befestigung mit
der Unterkonstruktion zu erstellen sind die Maße der
Schwingungsdämpfer zu beachten.
Maße der Schwingungsdämpfer
Mindestfreiräume
Die Mindestfreiräume sollen das ungehinderte Ansau-
gen und Ausblasen der Luft gewährleisten. Ebenfalls er-
möglichen sie Wartungs- und Reparaturarbeiten und
sollen dem Geräte Schutz vor Beschädigungen
bieten. In den folgenden Abbildungen sind Sicherheits-
abstände für den störungsfreien Betrieb angegeben.
RVS 8000 INOX und RVS 9800 INOX
RVS 5000 INOX mit untergebautem Speichermodul
RVS 5000 INOX ohne Speichermodul
à Um einen störungsfreien Betrieb zu gewährleisten,
sind bei der Aufstellung ausreichende Mindestab-
stände zu Wänden und Hindernissen einzuhalten.
à Entnehmen Sie diese Mindestabstände dem folgen-
den Abschnitt.
400
500
1000 400 400
400 400
400
500
1000
600
600
1200 1200 3000
43 43
8Ø
RVS 5000 INOX
13Ø
66 66
M12 x 35
45
60
RVS 8000 / 9800 INOX
