REMKO RVS 5000 INOX - Handbuch (Seite 13)

13
Serie
Typ
5000 8000 9800
A mm 2380 2990 2990
B mm 560 1280 1280
C mm 1310 1520 1520
D mm 630 900 900
E mm 465 520 520
F mm 1100 1300 1300
G mm - - - 290 290
K Wassereintritt Zoll 1 ¼ ‘‘ innen 2 x 2 ‘‘ innen 2 x 2 ‘‘ innen
L Wasseraustritt Zoll 1 ¼ ‘‘ innen 2 x 2 ‘‘ innen 2 x 2 ‘‘ innen
M Füllanschluß (Wasser) Zoll - - - - - - - - -
Ventilator / Anzahl Ø mm / - 630 / 2 800 / 2 800 / 2
RVS INOX
A B F
D
E
G
C
L
K
RVS 8000 INOX und RVS 9800 INOX
Im Lieferumfang befindet sich, je nach Gerätegröße, eine unterschiedliche Anzahl von Schwingungsdämpfern mit einer Höhe von ca. 30 mm
bei Baugröße RVS 5000 INOX, und von ca. 45 mm ab Baugröße RVS 8000 INOX die zu den obigen Höhen (Maß C) hinzuzurechnen sind.

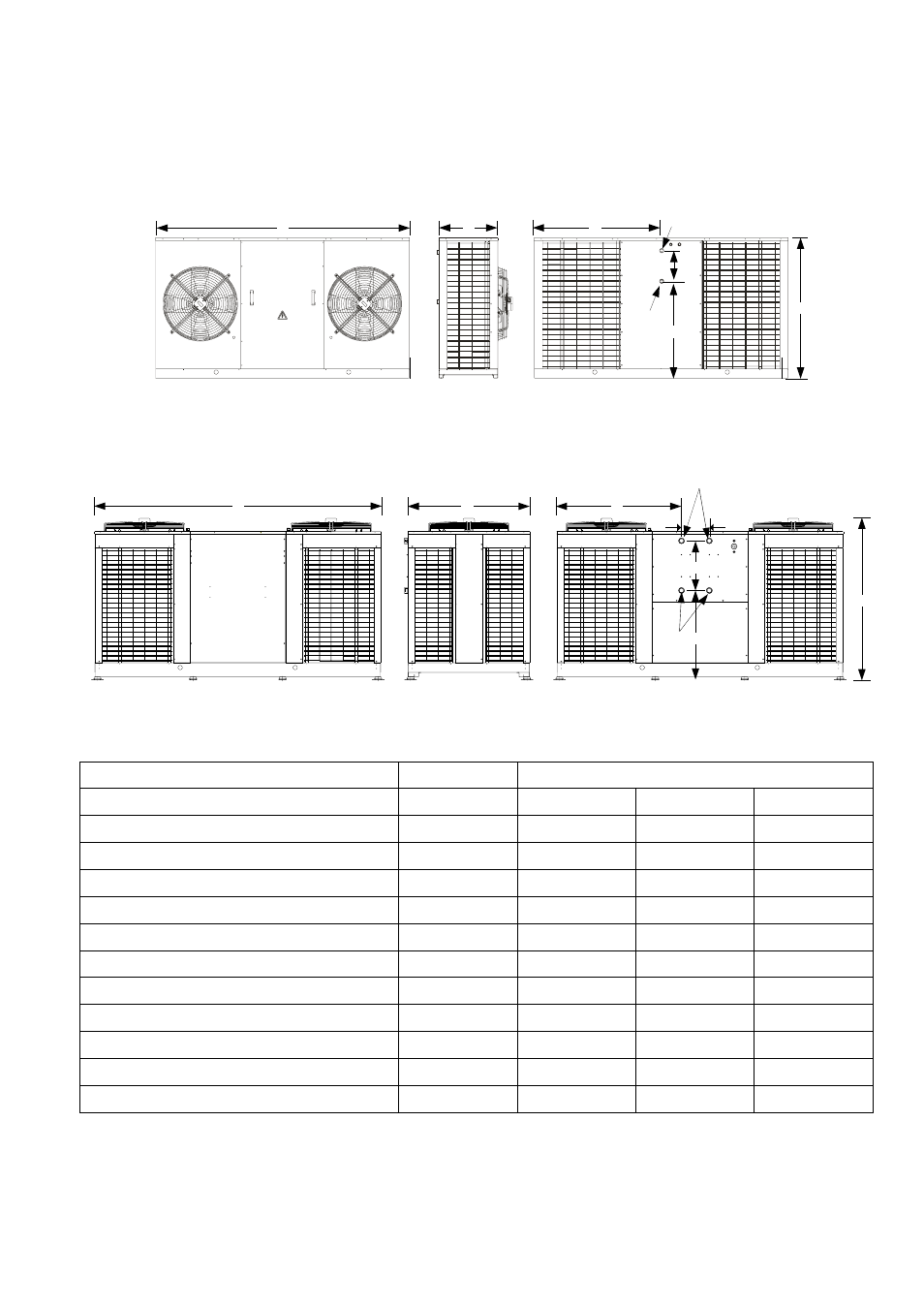

Abmessungen
RVS 5000 INOX
K
A B F
C
E
D
L
