22
Verflüssiger-
ventilator 1
Klemmleiste M1
Klemm-
leiste
M2
Verdichtermotor 2
Einspeisung
400 V / 3 Ph ~, N, PE
50 Hz
Ventilatordrehzahl-
Regelungsplatine
TK 1 und TK 2
(Winterregelung)
Mikroprozessor-
regelung
Zusatzmodul
Überhitzungsschutz Verdichter 2
Überhitzungsschutz Verdichter 1
Verdichtermotor 1
Umwälzpumpe
Verflüssiger-
ventilator 2
Frequenzsperre
Frequenzsperre
Differenz-
druckwächter
INTERN
Potentialfreier
Kontakt für die
Ansteuerung
Kühlen
EXTERN
ST 1: Temperatursonde
Wassereintritt
ST 2: Temperatursonde
Wasseraustritt
ST 5: Temperatursonde
Verflüssiger
HP Druckaufnehmer
Hochdruck
LP Druckaufnehmer
Niederdruck

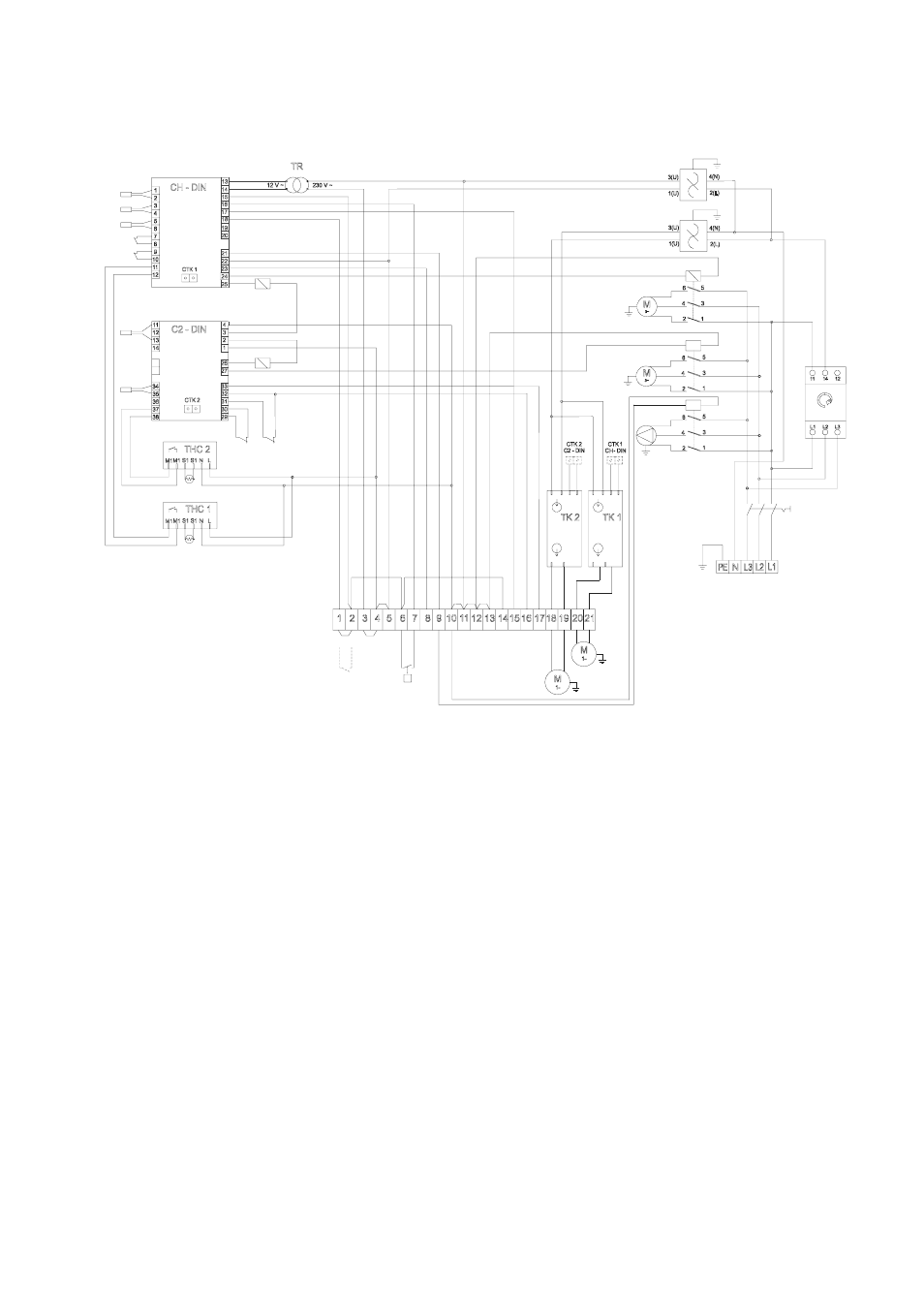

Elektrisches Schaltschema RVS 5000 INOX
