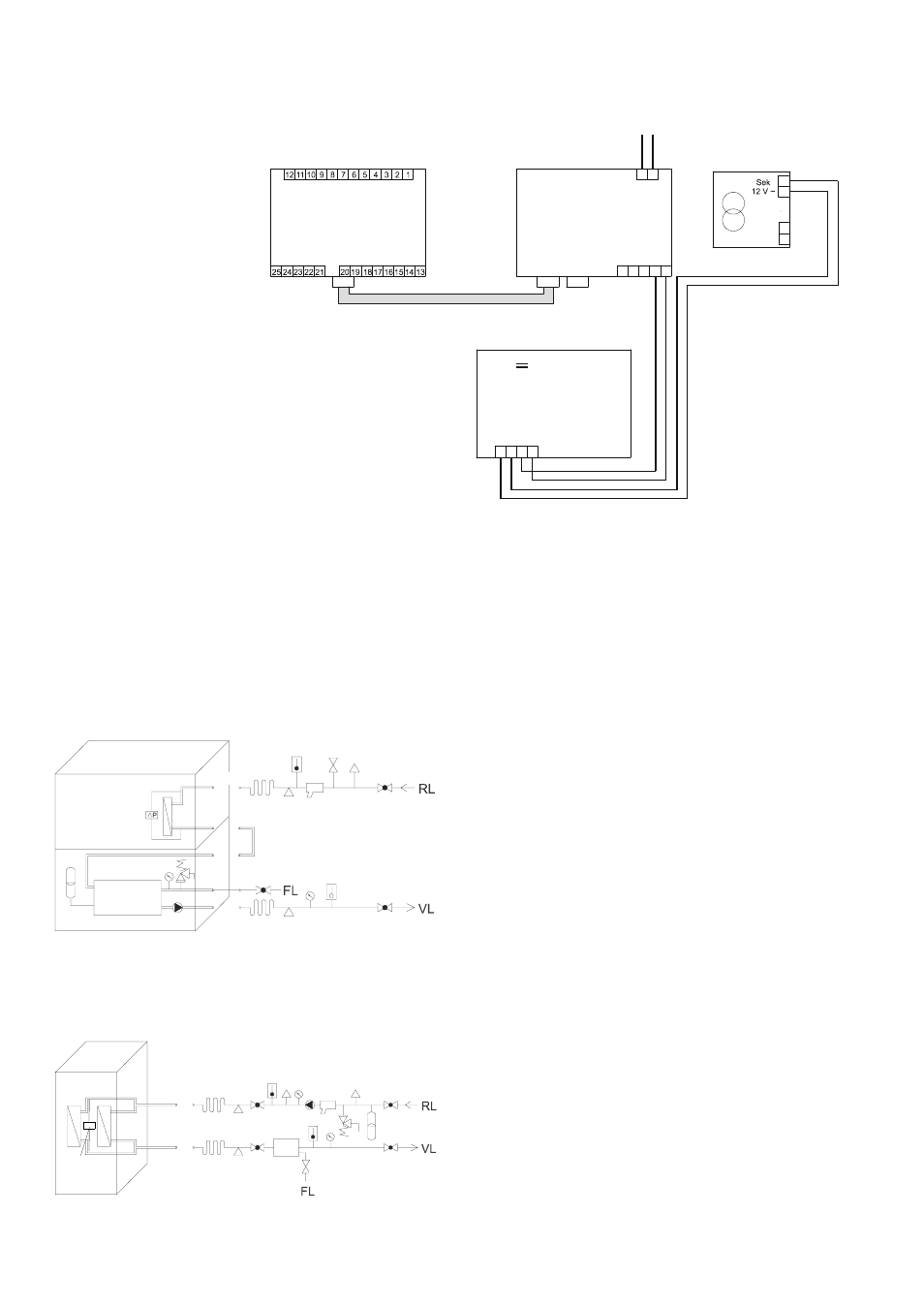

Anschluß der Kabel-Fernbedienung RVS 5000 INOX bis RVS 9800 INOX
BUS
BUS
in
12V 12V
20 21 22 23
out
24
L1 N
L1
12V
12V
N
Pri
230V~
CH – DIN Regelung /
C2 – DIN Regelung
Zusatzmodul für die
Fernbedienung
Transformator 220 / 12 V~
im Schaltkasten RVS
Bedienungsmodul
Maximale Leitungs-
länge 50 Meter
Montageanweisung
1. Verlegen Sie zwei Verbindungsleitungen mit einem
Mindestquerschnitt von Cu 1.5 mm² zwischen RKW
und Bedienungsmodul. (max. 50 m)
2. Schließen Sie das Bedienungsmodul elektrisch an.
3. Schalten Sie das RVS spannungsfrei und verbinden
die 250 mm lange Bus–Schnittstellenleitung mit dem
Zusatzmodul.
4. Verbinden Sie die Leitung des Datentransfers mit
den Klemmen 23 und 24 (Polung beachten) des Zu-
satzmoduls und für die Spannungsversorgung die
Klemmen am Transformator.
CS-DIN/TTL
TS-W
Hydraulische Anlage
1 Absperrorgan
2 Entlüfter
3 Füllanschluß
4 Temperaturanzeige
5 Druckanzeige
6 Schmutzfänger
7 Statische Befestigung
8 Kompensator
9 Umwälzpumpe (optional)
10 Differenzdruckwächter
11 Entlüfter
12 Speicher
13 Sicherheitsventil
14 Ausdehnungsgefäß
15 Edelstahl– Wärmetauscher
16 Rücklaufgeräteanschluß
17 Füllanschluß / Entleerungsanschluß
18 Vorlaufgeräteanschluß
19 Sicherheitsbaugruppe
Hydraulikschema RVS 5000 INOX
mit untergebautem Speichermodul
Hydraulikschema RVS 8000 INOX und
RVS 9800 INOX
1
2
12
17
14
1
16
18
9 6
5
4
7
8
8
15
P
10
19
13
7
1
2
12
17
14
10
16
18
9
6
5
4
7
8
15
13
3
1
7
8
