19

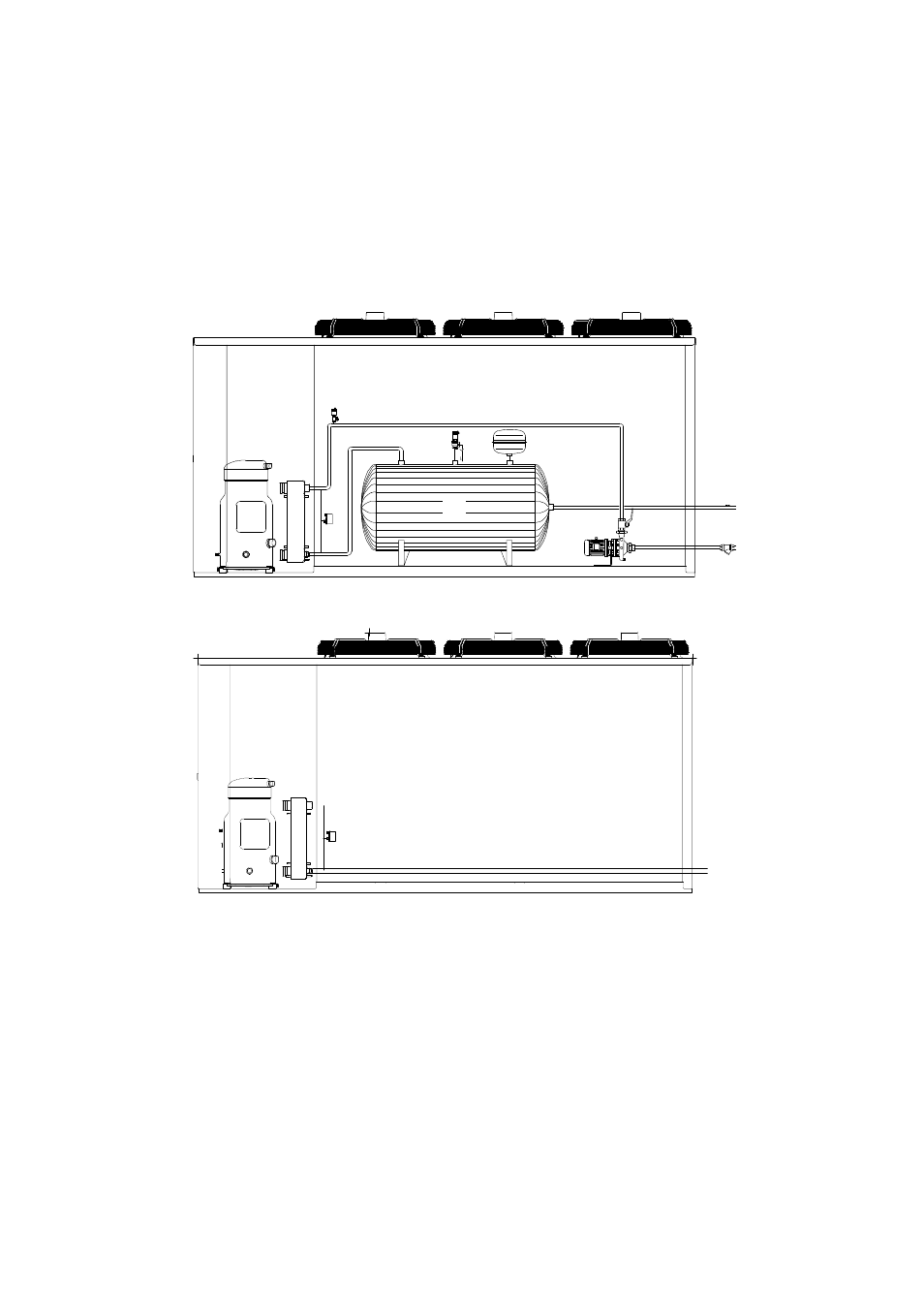

Schema des Mediumkreises
Zeichenerklärung:
1
Schmutzfänger
2
Umwälzpumpe
3
Automatisches Entlüftungsventil
4
Plattenverdampfer
5
Speicher
6
Sicherheitsventil
7
Membranausdehnungsgefäß
8
Differenzdruckwächter
RVS 5300 - 14000 INOX (ohne Hydronikteil)
RVS 5300 - 14000 INOX (mit Hydronikteil)
1
1
7
6
3
4
8
5
4
8
