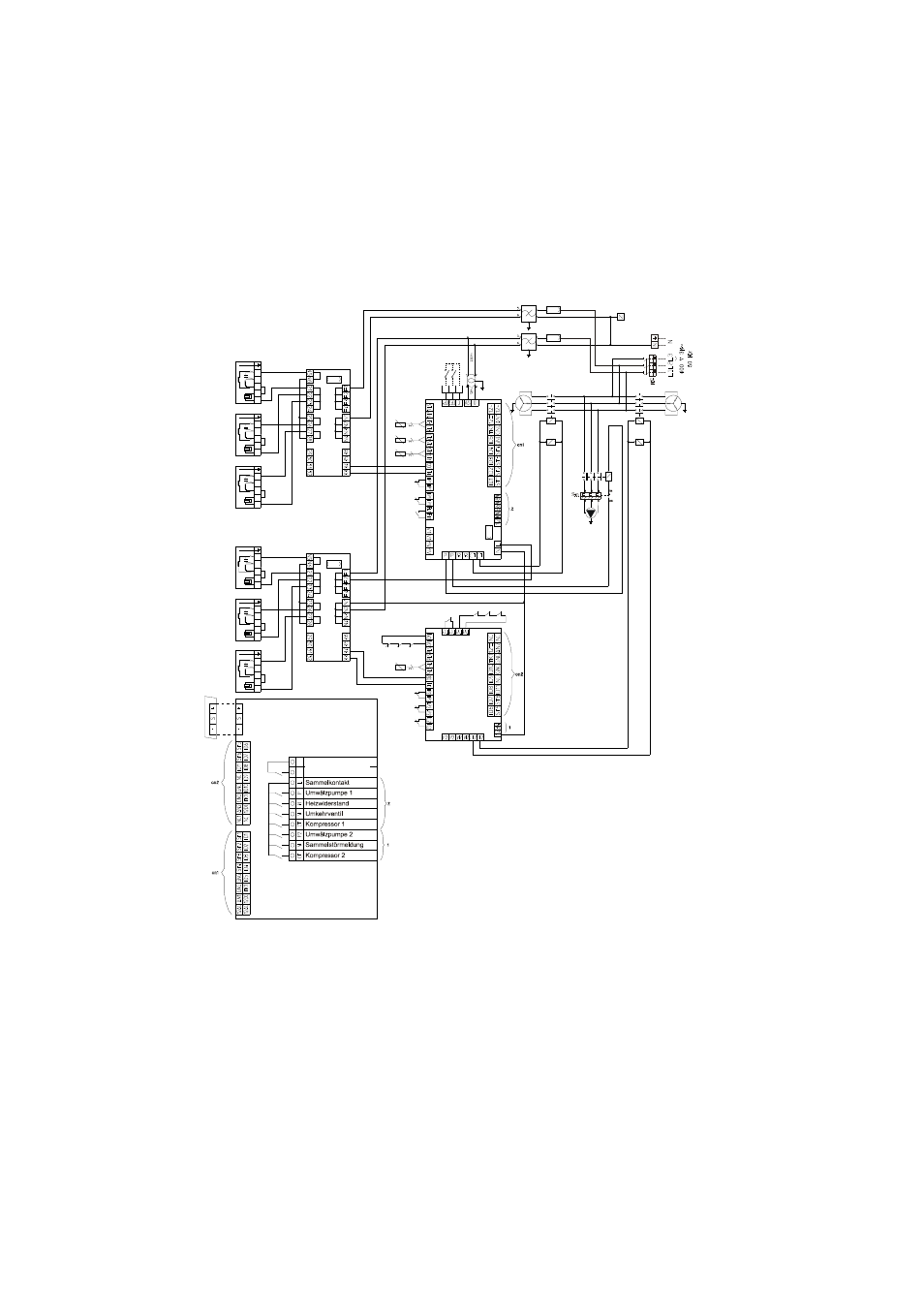

Elektrisches Schaltschema
RVS 11000 INOX / RVS 14000 INOX
Mv 1
Mv 2
Mv 3
Mv 4
Mv 5
Mv 6
P
Mc
Mc
Ct
Ev
Ct
Ev
Fr
R
Fr
St3
St2
St1
St5
Tk1
Tk2
3UG3 Phasenfolgerelais
CP1 pot.freier Eingang HEAT/COOL
CP2 pot.freier Eingang Standbybetrieb/Regelbetrieb
Cr
Regelung
Ct
Relais Kompressor
Ev
Magnetventil Kältekreis
F1
Sicherung Anschlußplatine
F2
Sicherung Regelplatine Verflüssigung
F3
Sicherung Umwälzpumpe
Zeichenerklärung:
Fr
Frequenzsperre
Hp
Druckwächter Hochdruck
IP
Hauptsicherungen
Lp
Druckwächter Niederdruck
Mc
Kompressormotor
Mv
Verflüssigerventilatormotor
P
Umwälzpumpe
Pr
Differendruckwächter
R
Relais Umwälzpumpe
Scc
Anschlußplatine Regelung ECH 420
St1
Sensor Mediumeintritt
St2
Sensor Mediumaustritt
St3
Sensor Verflüssigung
Thc
Übertemperatur Kompressor
Thv
Übertemperatur Ventilator
Tk
Regelplatine Verflüssigung (Winterregelung)
Tr
Transformator
Scc1
Scc2
Scc3
3 2 1
F1
F2
