REMKO RVS 5300 - Handbuch (Seite 27)

27

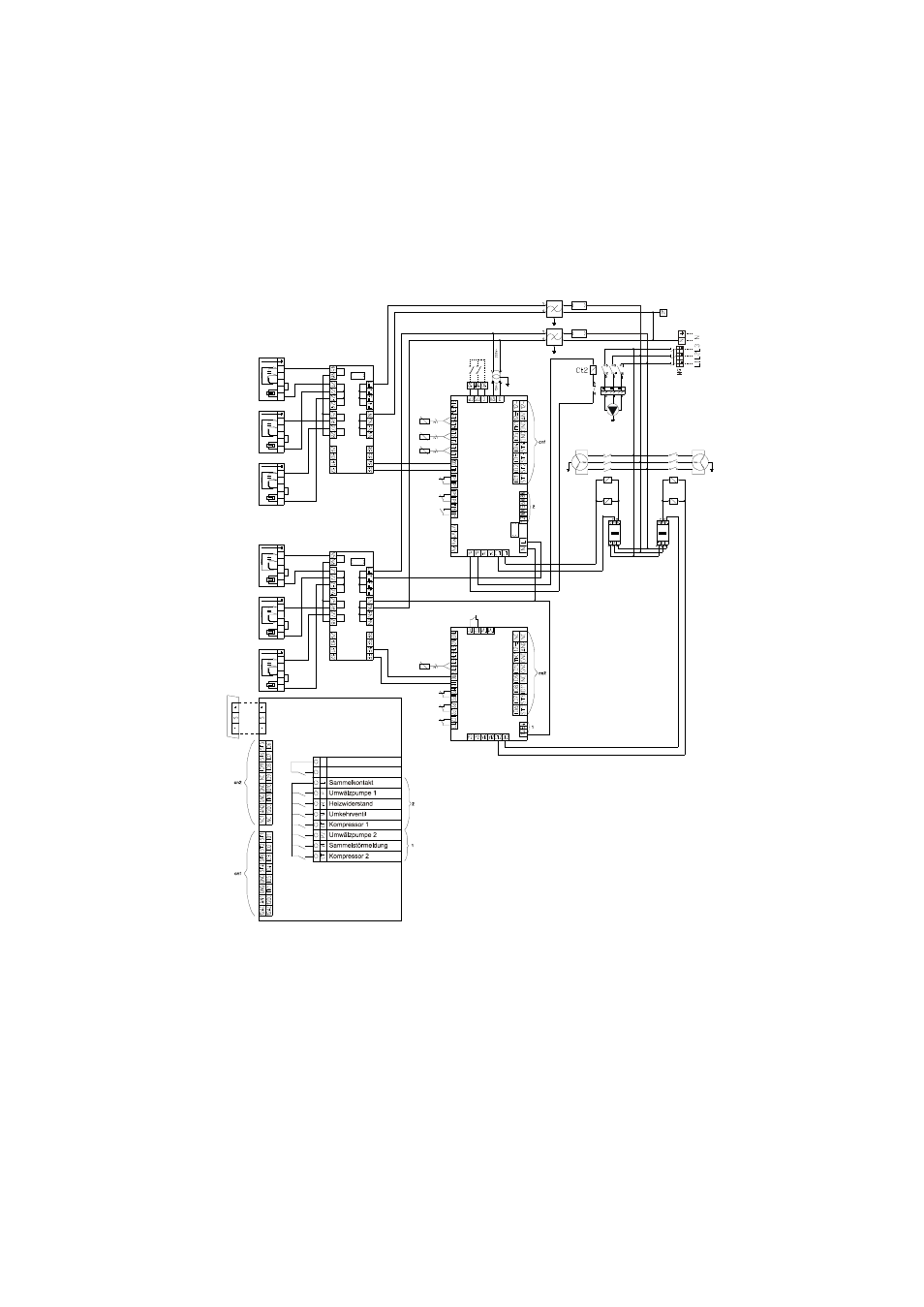

Elektrisches Schaltschema
RVS 8100 INOX
Mv 1
Mv 2
Mv 3
Mv 4
Mv 5
Mv 6
P
Mc Mc
Ct Ct
Ev Ev
Fr
Fr
St3
St2
St1
St5
Tk1
Tk2
3UG3 Phasenfolgerelais
CP1 pot.freier Eingang HEAT/COOL
CP2 pot.freier Eingang Standbybetrieb/Regelbetrieb
Cr
Regelung
Ct Relais Kompressor
Ev Magnetventil Kältekreis
F1 Sicherung Anschlußplatine
F2 Sicherung Regelplatine Verflüssigung
F3 Sicherung Umwälzpumpe
Zeichenerklärung:
Fr Frequenzsperre
Hp Druckwächter Hochdruck
IP Hauptsicherungen
Lp Druckwächter Niederdruck
Mc Kompressormotor
Mv Verflüssigerventilatormotor
P Umwälzpumpe
Pr Differendruckwächter
R Relais Umwälzpumpe
Scc Anschlußplatine Regelung ECH 420
St1 Sensor Mediumeintritt
St2 Sensor Mediumaustritt
St3 Sensor Verflüssigung
Thc Übertemperatur Kompressor
Thv Übertemperatur Ventilator
Tk Regelplatine Verflüssigung (Winterregelung)
Tr Transformator
