25
Kabel-Fernbedienung
Für die Geräte RVS 5300-7000 INOX und für die Gerä-
te RVS 8100-14000 INOX ist jeweils eine Kabel–
Fernbedienung als Zubehör erhältlich. Sie dient zur Ab-
frage und Programmierung des Kaltwasser-Erzeugers
von einer entfernten Stelle aus.
Zur Installation beachten Sie die separate Montagean-
weisung der Kabel-Fernbedienung.
Regelplatine Verflüssigung
Winterregelung
Die TK-Regelplatine dient zur Drehzahlregelung der
Verflüssigerventilatoren.
Durch die modulierende Ausgangsspannung kann die
Drehzahl des Ventilatormotors an die gewünschte Ver-
flüssigungstemperatur angepaßt und somit ein konstan-
tes Druckniveau gehalten werden.
Die Regelung ermittelt über den Sensor St 3 die mo-
mentane Kondensationstemperatur innerhalb des Lamel-
lenverflüssigers. Der Sollwert wird bei den Geräten
RVS 5300-7000 INOX über eine bzw. bei den Geräten
RVS 8100-14000 INOX zwei TK-Regelplatinen gere-
gelt.
Differenzdruckwächter Mediumkreis
Der Differenzdruckwächter ist parallel zum Verdampfer
in den Mediumkreis installiert. Er mißt die Druckdiffe-
renz zwischen Eingangs- und Ausgangsdruck und
schaltet bei Unterschreiten des Mindestvolumenstro-
mes den Kaltwasser-Erzeuger ab.
Thermokontakte Verflüssigerventilatoren
Die Thermokontakte der Verflüssigerventilatoren ver-
meiden ein Überhitzen der Motoren.
Thermokontakt Kompressor
Der Thermokontakt befindet sich innerhalb des Kom-
pressors und begrenzt dessen Heißgasendtemperatur.
Magnetventil Kältekreis
Das Magnetventil in der Flüssigkeitsleitung des Kälte-
kreises unterbindet nach dem Abschalten des Kom-
pressors einen Druckausgleich über das Expansions-
ventil und somit das Nachverdampfen von Kältemittel
innerhalb des Verdampfers.
Phasenfolgerelais
Das Phasenfolgerelais kontrolliert die Drehrichtung der
Spannungsversorgung. Bei falscher Drehrichtung wird
die Spannungsversorgung, zur Vermeidung von Schä-
den am Scroll-Kompressor, nicht freigeschaltet. Bei den
Geräten RVS 5300-7000 INOX und RVS 11000-14000
INOX befinden sie sich im Klemmkasten des Kompres-
sors. Bei dem Gerät RVS 8100 INOX befinden sich
zwei Phasenfolgerelais innerhalb des Schaltschrankes.
Bei der Verwendung des externen Kontaktes ist ein Parameter der Regelung neu zu konfigurieren.
Der Parameter CnF H27 ist von 0 auf 1 umzustellen. Geschieht dies nicht kann keine externe Eingabe erfolgen.

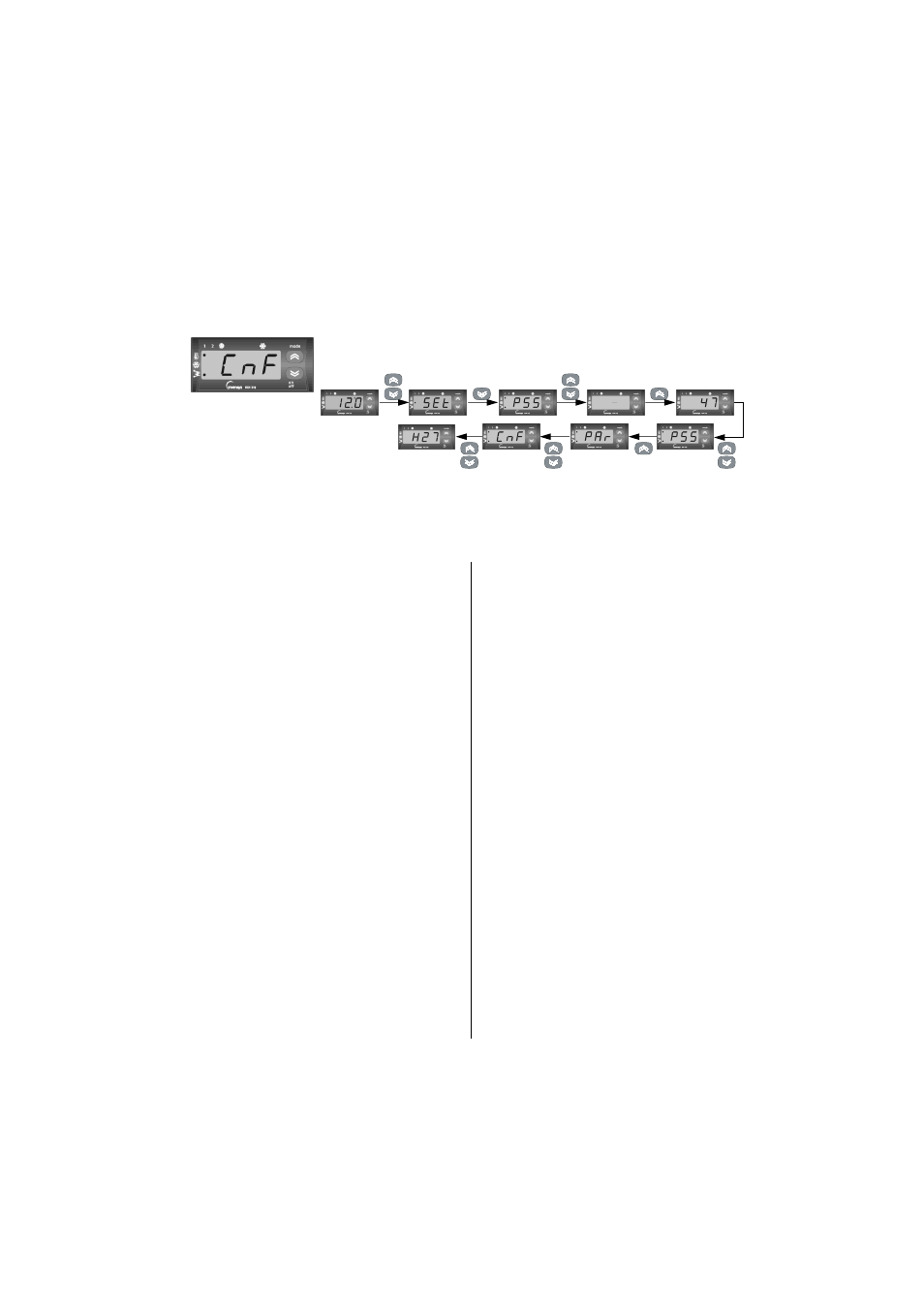

Konfiguration
Parameter H27 Im Menüpunkt CnF kann in der Ebene 5 der Parameter H27 geändert werden. Der
folgende Programmablauf ist zu programmieren.
Funktionsablauf
kurzzeitig kurzzeitig kurzzeitig
2 Sek.
Ebene 0 Ebene 1 Ebene 2
Eingabe Wert = 1
Ebene 2 Ebene 1
kurzzeitig kurzzeitig kurzzeitig
Nach Programmierung ist bei geöffnetem Kontakt
zwischen
C und CP2 der Gerätebetrieb aktiviert.
Nach Programmierung ist bei geschlossenem Kontakt
zwischen
C und CP2 der Stand By Betrieb aktiviert.
Blinkende Anzeige E00
Elektrische Sicherheitseinrichtungen
Druckwächter Kältekreis
Innerhalb des Kältekreises befindet sich in der Heiß-
Konfiguration externer Kontakt RVS 5300-7000 INOX
Kurbelwannnenheizung Kompressor
Für die Geräte RVS 5300 bis 7000 INOX ist eine und
für die Geräte RVS 8100 bis 14000 INOX sind zwei
Kurbelwannenheizungen je Gerät als Zubehör erhält-
lich. Sie dienen der Erweiterung des Betriebsbereiches
im Kühlbetrieb von +15°C auf –10°C.
gasleitung ein Hochdruckwächter zur Abschaltung des
Kaltwasser-Erzeugers bei mangelnder Wärmeabgabe.
Ein Niederdruckwächter in der Saugleitung oder im
Kompressor dient zur Abschaltung des Kaltwasser-
Erzeugers bei zu geringen Füllmengen des Kältemittels.
