Seite 5
5
Kühlung durch Kaltwasser- Innengeräte
(Mediumseitige Trennung durch Plattenwärmetauscher)
Zusätzlich besteht die Möglichkeit, in Kombination mit
einer entsprechenden Anlage, die von den REMKO
Kaltwasser-Erzeugern erzeugte Kühlleistung über den
Fußboden, über das Bauwerk oder über Kühlsegel in
die zu kühlenden Räume einzubringen.
Kühlung durch Betonkernaktivierung
Kühlung durch Kühlsegel
Bedienung
Die Bedienung des Kaltwasser-Erzeugers erfolgt voll-
automatisch durch den werkseitig eingebauten, inter-
nen Regler ECH oder durch zwei als Zubehör erhältli-
che, externe, bauseitig zu installierende Kabel-
Fernbedienungen EKW für Geräte mit einem (Serie
200) oder zwei Kältekreisen (Serie 400).
Die Regelung und die Kabel-Fernbedienung ermögli-
chen die Veränderung von Parametern sowie die An-
zeige der Betriebstemperaturen.
Kabel-Fernbedienung EKW
Regelung ECH
Die rücklauftemperaturabhängige Regelung erfolgt über
einen autark arbeitenden Regler, der neben der einge-
stellten Eintrittstemperatur auch die sicherheitsrelevan-
ten Parameter der Anlage überwacht sowie eventuelle
Störungen anzeigt.
Bei der Kombination eines Kaltwasser-Erzeugers mit
einem Heizkessel besteht die Möglichkeit ein Zwei-Leiter-
System zum Kühlen und Heizen aufzubauen. Dafür ist
unbedingt der Einsatz eines Dreiwege-Ventiles zur Um-
schaltung von Kühlbetrieb auf Heizbetrieb erforderlich.

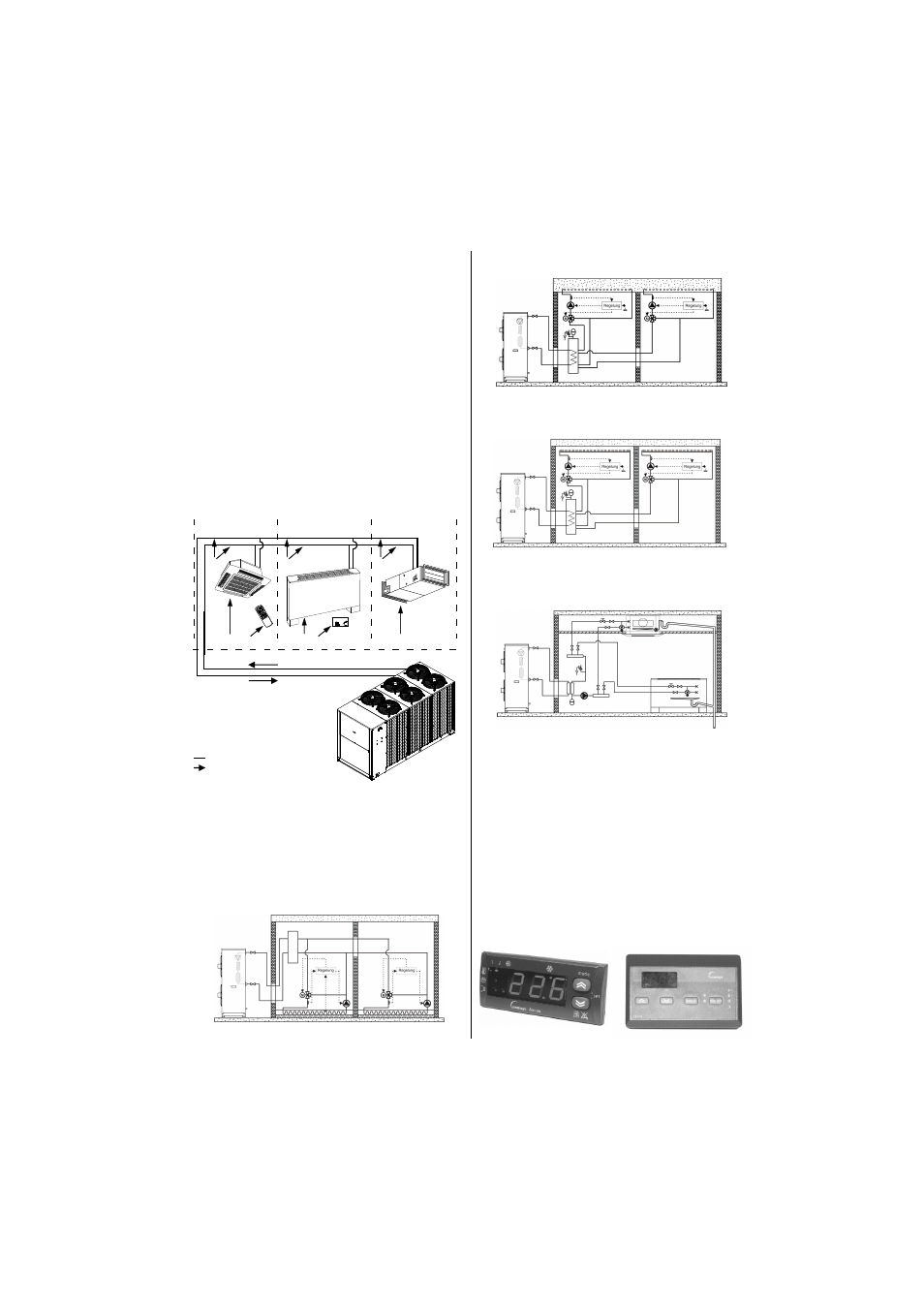

Systemaufbau
REMKO Kaltwasser-Raumklimasysteme bestehen aus
einem anschlußfertigen Außenteil, z. B. dem luftgekühl-
ten Kaltwasser-Erzeuger REMKO RVS ... INOX und ei-
nem oder mehreren Kaltwasser-Abnehmern, z. B. den
Innengeräten REMKO KLT, WLT, DKT und FLG.
Innenbereich 1
Innenbereich 2
Innenbereich 3
4
4
4
2
2
2
3
3
1 = Kaltwasser-Erzeuger RVS
2 = Kaltwasser-Abnehmer
KWD/KLT/FLG
3=
Bedienungsgeräte
4=
Rohrleitungen
Vor- und Rücklaufleitungen
Fließrichtung Medium
Kühlung durch Fußbodenkühlung
1
