26
3UG3 Phasenfolgerelais
CP1 pot.freier Eingang HEAT/COOL
CP2 pot.freier Eingang Standbybetrieb/Regelbetrieb
Cr
Regelung
Ct Relais Kompressor
Ev Magnetventil Kältekreis
F1 Sicherung Anschlußplatine
F2 Sicherung Regelplatine Verflüssigung
F3 Sicherung Umwälzpumpe
Zeichenerklärung:
Fr Frequenzsperre
Hp Druckwächter Hochdruck
IP Hauptsicherungen
Lp Druckwächter Niederdruck
Mc Kompressormotor
Mv Verflüssigerventilatormotor
P Umwälzpumpe
Pr Differendruckwächter
R Relais Umwälzpumpe
Scc Anschlußplatine Regelung ECH 210 B
St1 Sensor Mediumeintritt
St2 Sensor Mediumaustritt
St3 Sensor Verflüssigung
Thc Übertemperatur Kompressor
Thv Übertemperatur Ventilator
Tk Regelplatine Verflüssigung (Winterregelung)
Tr Transformator

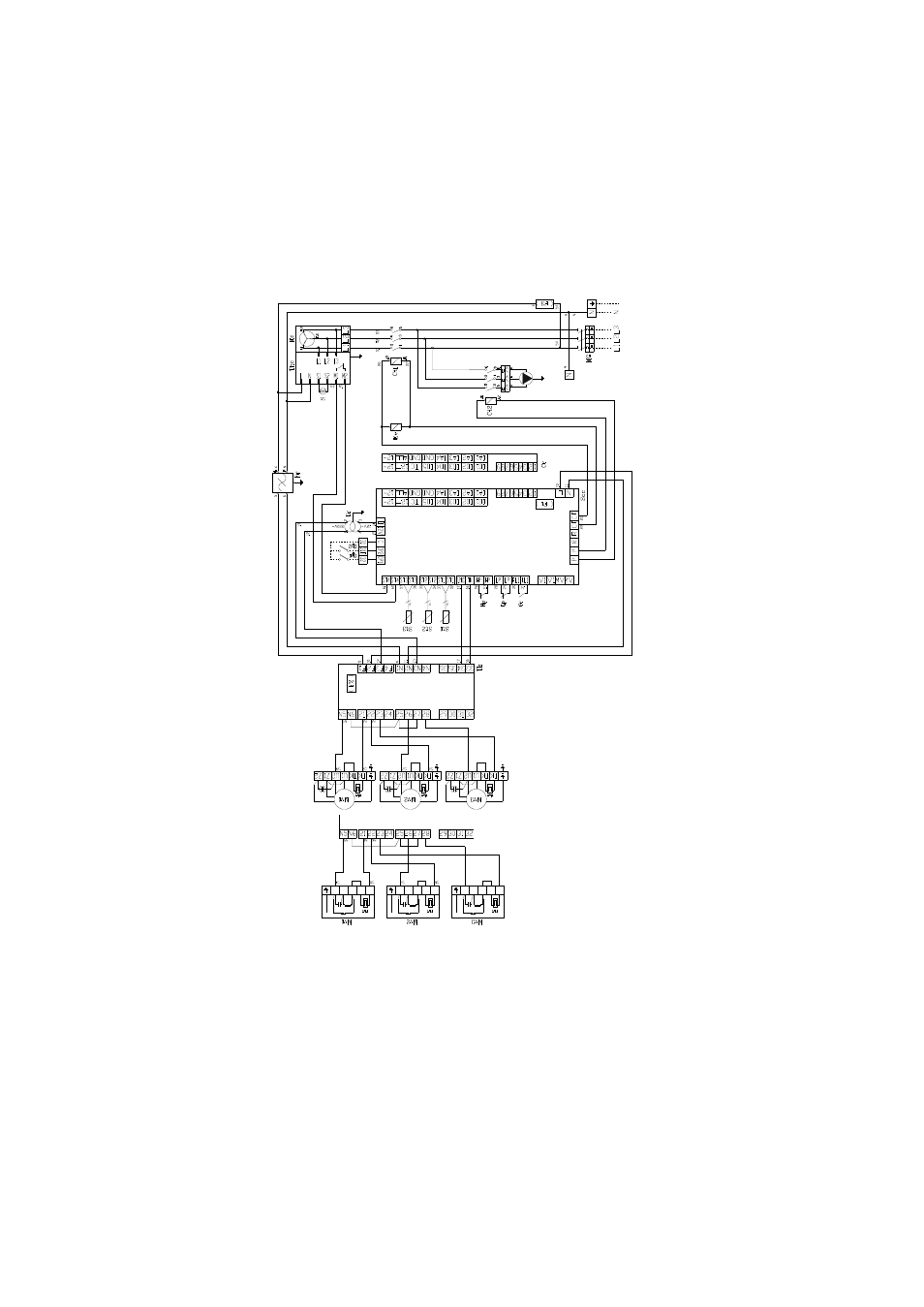

Elektrisches Schaltschema
RVS 5300 INOX / RVS 7000 INOX
Verflüssigerventilatoren
RVS 5300 INOX
Verflüssigerventilatoren
RVS 7000 INOX
