22
Mediumanschluß
Die hydraulischen Anschlüsse befinden sich auf der
Rückseite der Geräte.
Allgemeine Hinweise
◊ Es empfiehlt sich die Anschlüsse zu Servicezwe-
cken mit Absperrventilen auszurüsten.
◊ Zusätzliche automatische Entlüftungsventile sind im
Vor- und Rücklauf, an der höchsten Stelle der Instal-
lation, vorzusehen.
Baugröße
RVS
Medium-
eintritt austritt
RVS 5300 INOX 1½ ‘‘ innen 1½ ‘‘ innen
RVS 7000 INOX 1½ ‘‘ innen 1½ ‘‘ innen
RVS 8100 INOX 1½ ‘‘ innen 1½ ‘‘ innen
RVS 11000 INOX 2 ‘‘ innen 2 ‘‘ innen
RVS 14000 INOX 2 ‘‘ innen 2 ‘‘ innen
Anschluß der Mediumrohre
Die Komplettgeräte der Baugröße RVS 5300 bis 14000
INOX mit Hydronikteil sind serienmäßig mit innenliegen-
dem Speicher und Umwälzpumpe als Kompaktgerät
ausgeführt.
Bei den Geräten RVS 5300 bis 14000 INOX ohne
Hydronikteil können durch bauseitige Komponenten die
Geräte auf die Gesamtanlage angepaßt werden.

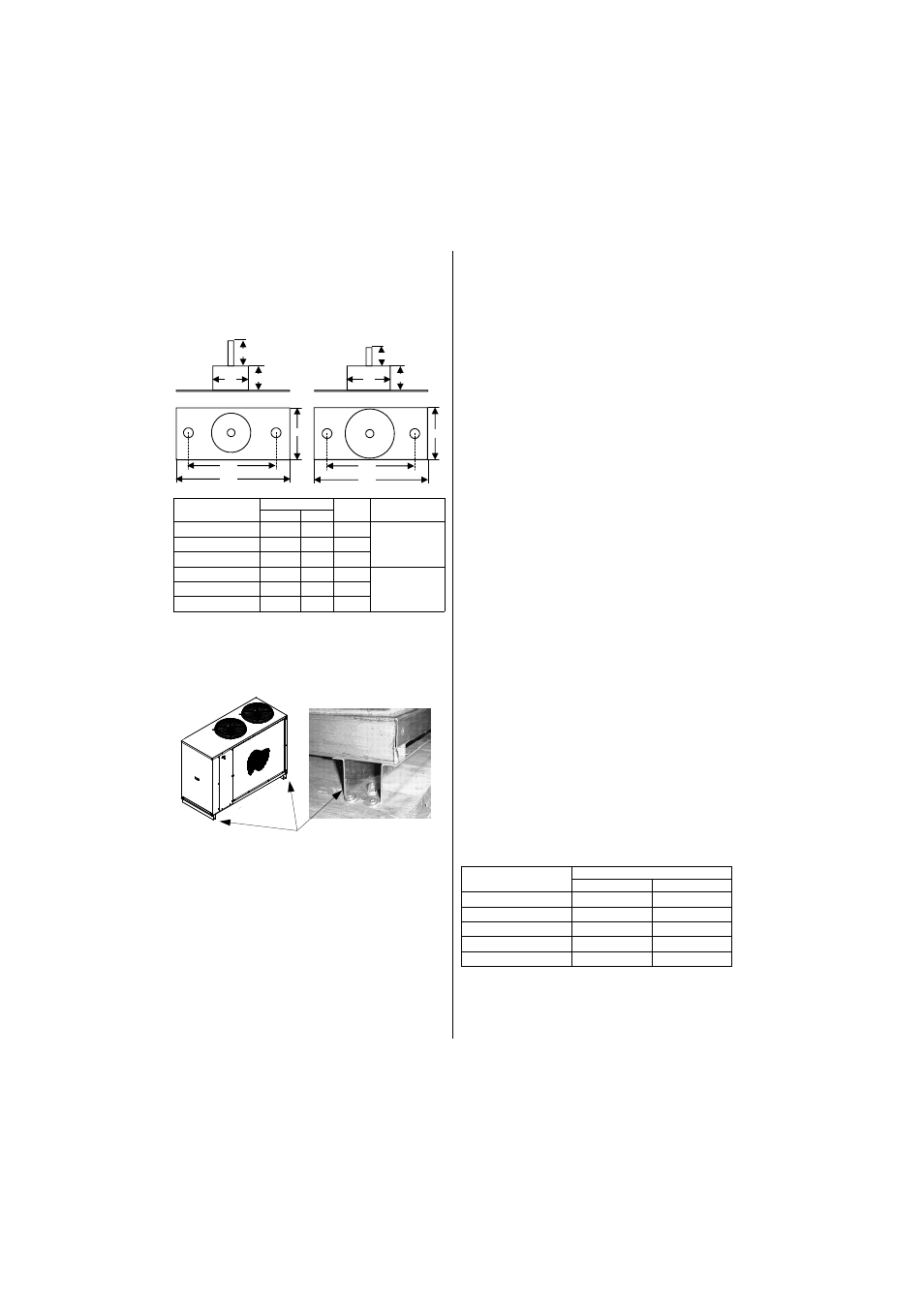

Befestigung der Schwingungsdämpfer an den Geräten
Bei den Geräten sind die Transportschienen zu
entfernen und der Stehbolzen des Schwingungs-
dämpfers in die Einnietmutter einzuschrauben.
Transportschienen
Hydronikteil
Anzahl
mit ohne
RVS 5300 INOX x x 6
Typ 1 RVS 7000 INOX x x 6
RVS 8100 INOX x 6
RVS 8100 INOX x 6
RVS 11000 INOX x x 6
RVS 14000 INOX x x 6
Typ 2
Schwingungsdämpfer
Die Geräte werden serienmäßig mit Schwingungs-
dämpfer ausgestattet.
70
130
100
70
11,5 11,5
45
M10
25
70
130
100
50
11,5 11,5
30
M10
34
Schwingungsdämpfer
Typ 1 Schwingungsdämpfer
Typ 2
◊ Um die Übertragung von Körperschall (Vibration) zu
vermeiden, sind Kompensatoren (flexible Rohrleitun-
gen) zwischen der festen Rohrinstallation und dem
Kaltwasser-Erzeuger einzusetzen.
◊ Alle Rohrleitungen für den Kühlbetrieb sind gegen
Schwitzwasser zu isolieren.
In kombinierten Anlagen mit Kühl– und Heizbetrieb
sind
die Anforderungen der Energie-Einspar-
Verordnung (En EV) zu beachten.
◊ Zur Vermeidung von Verschmutzungen ist ein
Schmutzfänger (ca. 16 Maschen pro cm²) in die
Rücklaufleitung vor dem RVS zu installieren.
Werksseitig werden bei den Geräten RVS 5300 bis
RVS 14000 INOX entsprechende Schmutzfänger
beigefügt.
◊ Die Mediumrohre dürfen keine statischen Belastun-
gen auf den Kaltwasser-Erzeuger ausüben.
◊ Die Montage der Rohrleitungen an den RVS darf
keine Belastung auf die Rohrleitung im Geräteinne-
ren erzeugen.
Ggf. mit dem zweiten Werkzeug gegenhalten.
◊ Wird der Kaltwasser-Erzeuger erst nur mit einem
Teil der Gesamtanlage betrieben, ist der Mediumvo-
lumenstrom der fehlenden Anlagenteile durch
Strangregulierventile zu simulieren.
◊ Wenn die erforderliche Kühlleistung der Kaltwasser-
Abnehmer wesentlich kleiner ist als die erzeugte
Kühlleistung des Kaltwasser-Erzeugers ist es emp-
fehlenswert, zur Erhöhung des Mediuminhaltes die
Kaltwasserrohre überzudimensionieren, um die
Laufzeit des Kaltwasser-Erzeugers zu erhöhen.
◊ Die Rohrdimensionierung ist so auszulegen, daß der
vorgeschriebene Mindestvolumenstrom nicht unter-
schritten werden kann.
Um die Schwingungen des Kaltwasser-Erzeugers
nicht auf die Anlagenteile zu übertragen, erfolgt der
Anschluß der Leitungen an das Gerät durch Kompen-
satoren (flexible Rohrleitungen).
