SATEL ETHM-1 Plus 3
3 Elektronikplatine

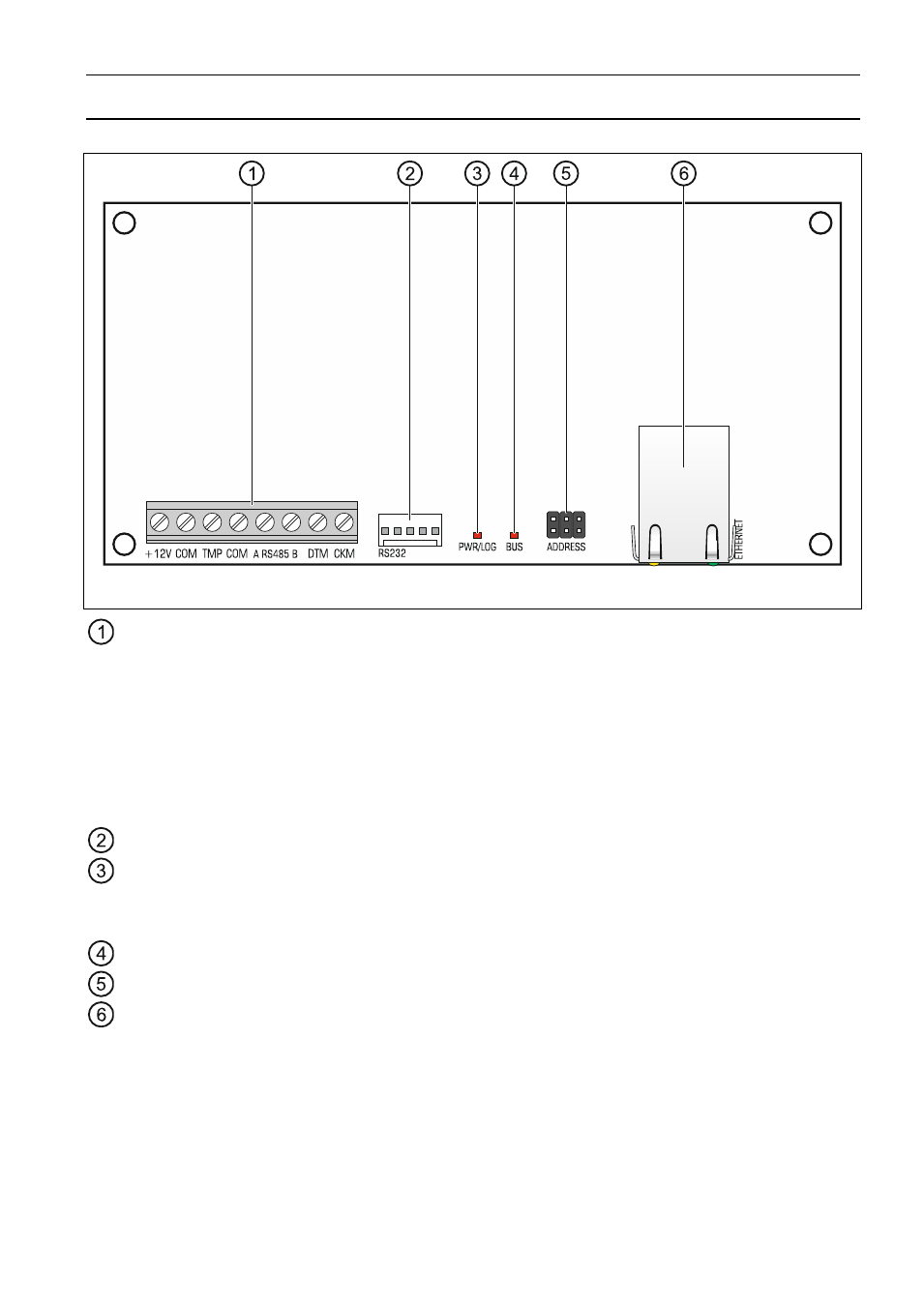

Abb. 1. Elektronikplatine des Moduls.
Klemmen:
+12V - Stromversorgungseingang +12 V DC.
COM - Masse.
TMP - Sabotageeingang (NC)
– wenn er nicht verwendet ist, wird mit der Masse
kurzgeschlossen.
A RS485 B - Klemmen für zukünftige Anwendungen (RS-485).
DTM - Daten (Datenbus).
CKM - Uhr (Datenbus).
RS-232-Schnittstelle.
LED-Diode PWR/LOG:
leuchtet
– aktuelle Stromversorgung,
blinkt
– es dauert die Parametrierung oder Bedienung der Alarmzentrale über das Modul.
LED-Diode BUS, die durch Blinken den Datenaustausch mit der Zentrale signalisiert.
Pins ADR zur Einstellung der Moduladresse (siehe:
„Adresseinstellung“).
Buchse RJ-45
für Anschluss des Moduls an Ethernet. In der Buchse sind zwei Dioden
eingebaut:
grün – signalisiert den Anschluss an das Netz und Datenübertragung,
gelb
– Übertragungsrate (leuchtet: 100 Mb; nicht leuchtet: 10 Mb).
