SATEL ETHM-1 Plus 5

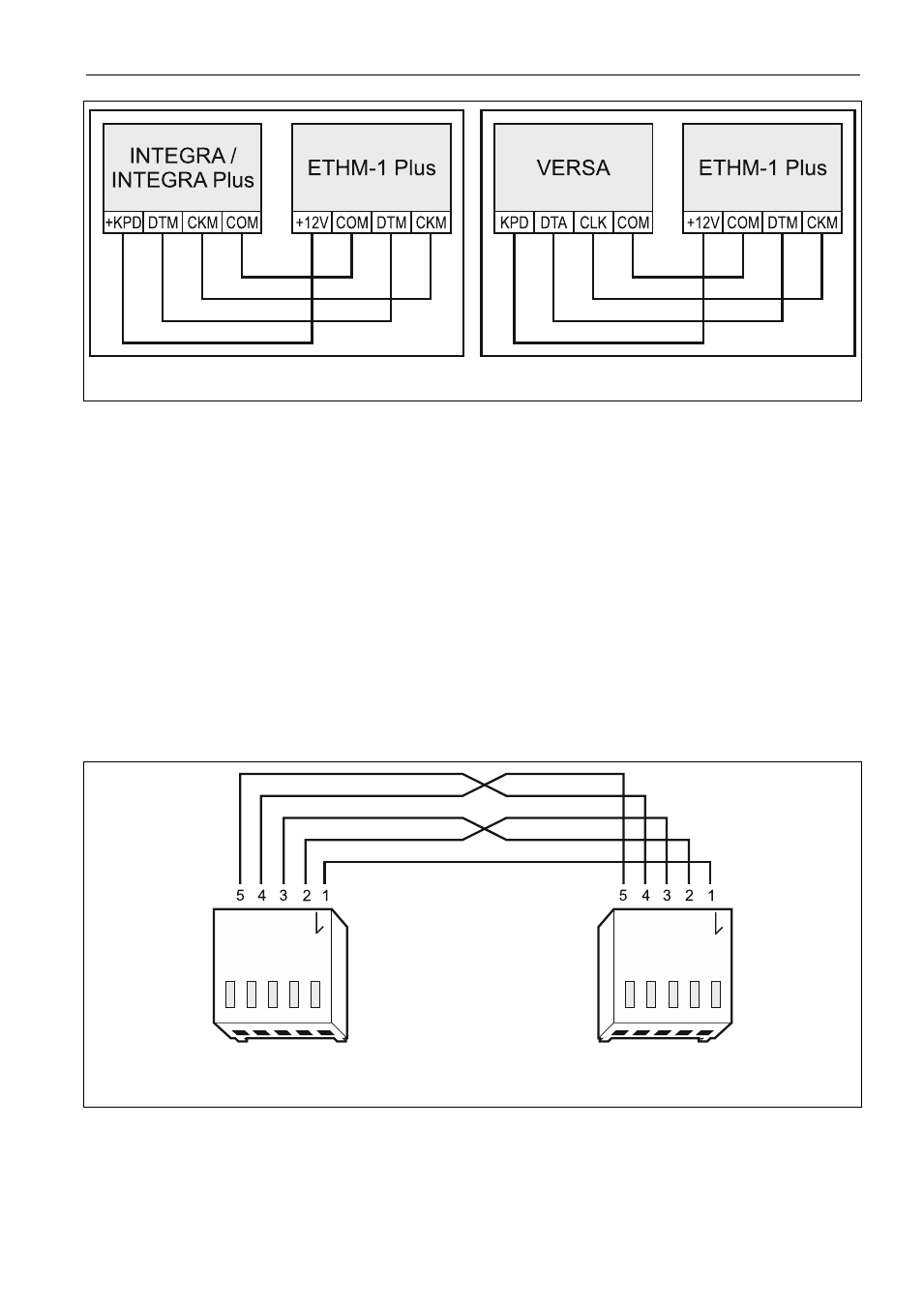

Abb. 2. Anschluss des Moduls an die Alarmzentrale.
5.
Schließen Sie das Modul ans Ethernet an. Verwenden Sie ein dem Standard 100Base-TX
entsprechendes Kabel (genauso wie beim Anschluss an das Computernetzwerk).
6. Schalten Sie die Stromversorgung des Alarmsystems ein.
7. Rufen Sie in der Alarmzentrale die Funktion der Identifizierung auf (siehe:
Errichteranleitung für die Alarmzentrale). Das Modul wird als „ETHM-1“ identifiziert.
8. Konfigurieren Sie das Modul (siehe
: „Konfiguration“).
9.
Soll die Alarmzentrale über das Modul mittels des D
LOAD X Programms konfiguriert
werden, dann verbinden Sie die RS232-Schnittstelle des Moduls mit der
RS232-Schnittstelle der Zentrale. Je nach der Alarmzentrale benutzen Sie das bestimmte
Kabel:
INTEGRA mit der Buchse Typ PIN5: PIN5/PIN5 (Abb. 3)
INTEGRA mit der Buchse Typ RJ / INTEGRA Plus: RJ/PIN5 (Abb. 4)
VERSA: PIN5/RJ-TTL
Die erwähnten Kabel sind im SATEL-Angebot verfügbar.
Abb. 3. Kabel zur Verbindung der RS232-Schnittstelle des Moduls ETHM-1 Plus und einer
INTEGRA-Zentrale mit der PIN5-Buchse.
