SATEL GPRS-T1 3
Erläuterung zur Abbildung 2:
1 - Steckplatz für die SIM-Karte. Es wird empfohlen, die SIM-Karte erst nach
Programmierung im Transmitter des PIN-Codes der Karte in den Steckplatz zu stecken
(falls die Karte die Eingabe des PIN Codes benötigt). Sollen die Ereigniscodes mit der
GPRS-Technologie übersendet werden, dann muss die im Transmitter installierte SIM-
Karte den GPRS-Service aktiv haben.
2 - LEDs zur Zustandsanzeige des Transmitters. LED A blinkt bei GPRS-Verbindung. LED
B blinkt beim Senden einer SMS-Nachricht oder Anruf des Transmitters (CLIP-
Testübertragung). Die anderen leuchtenden LEDs informieren über Signalstärke beim
Empfang über das GSM-Telefon. Gleichzeitig signalisieren die blinkenden LEDs A und
B das Einloggen zum GSM-Netz. Ist das Einloggen zum GSM-Netz fehlgeschlagen,
dann signalisiert das Blinken der anderen LEDs aufgetretene Störungen (siehe: Abb. 3).
3 - RS-232-Port (Standard TTL) erlaubt Anschluss des Transmitters an einen Computer
(die Verbindung können Sie mittels der im Satz enthaltenen und von SATEL
hergestellten Kabeln durchführen, die als DB9FC/RJ-KPL bezeichnet sind).
4 - Buchse zum Anschluss der Antenne.
5 - GSM-Telefon.
A
B
B
A
B
C
A
B
D
A
B
E
A
B
F
A
B
G
A
B
A

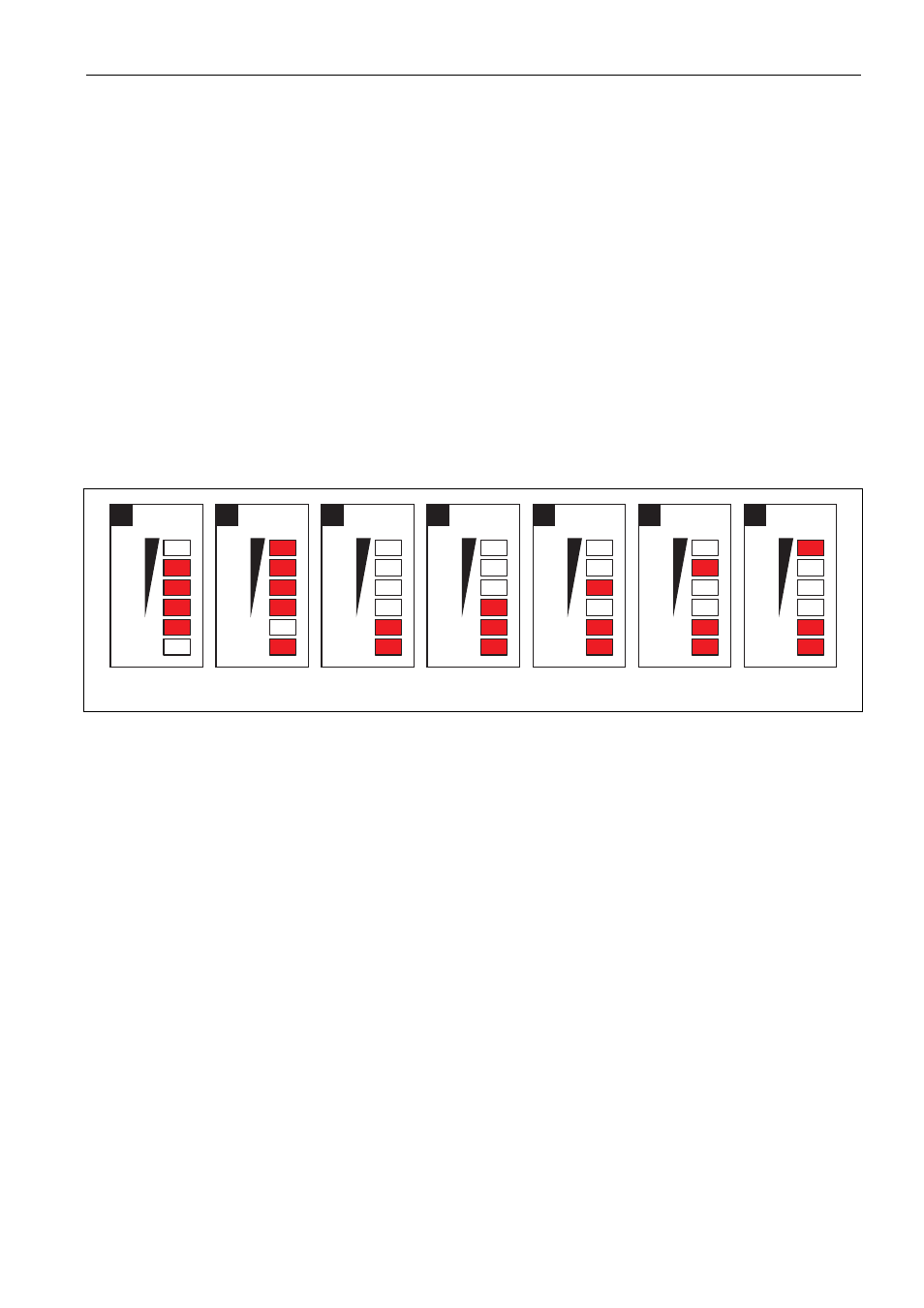

Abb. 3. Beispiele von LED-Anzeigen der Zustände.
Erläuterung zur Abbildung 3:
A
(LED A blinkt, die anderen leuchten) – GPRS-Verbindung; Signalstärke: 3.
B (LED B blinkt, die anderen leuchten) – Senden einer SMS-Nachricht oder Anruf des
Transmitters (CLIP-Testübertragung);Signalstärke: 4.
C (LEDs blinken) – Einloggen zum GSM-Netz.
D (LEDs blinken) – Einloggen zum GSM-Netz ist fehlgeschlagen, keine SIM-Karte.
E (LEDs blinken) – Einloggen zum GSM-Netz ist fehlgeschlagen; kein PIN-Code.
F (LEDs blinken) – Einloggen zum GSM-Netz ist fehlgeschlagen; falscher PIN-Code.
G (LEDs blinken) – Einloggen zum GSM-Netz ist fehlgeschlagen; die Karte wurde gesperrt
nach drei Eingaben eines falschen PIN-Codes (zur Entsperrung der Karte ist der PUK-
Code erforderlich).
Beschreibung der Klemmen:
+12V
- Speiseeingang (12 V DC ±15%).
COM - Masse.
TIP, RING - Klemmen zum Anschluss des Telefonwählgeräts der Alarmzentrale.
Achtung: Schließen Sie an die Klemmen TIP und RING keine Telefonzentrale und keine
Geräte zur Simulation der analogen Telefonleitung.
FT
- Ausgang vom Typ OC zur Signalisierung bei Problemen in der Verbindung
zum GSM-Netz. Aktiviert 2 Minuten nach dem Auftreten des Problems.
