Watson-Marlow-Pumpe Qdos30 PROFIBUS – Bedienungsanleitung 18

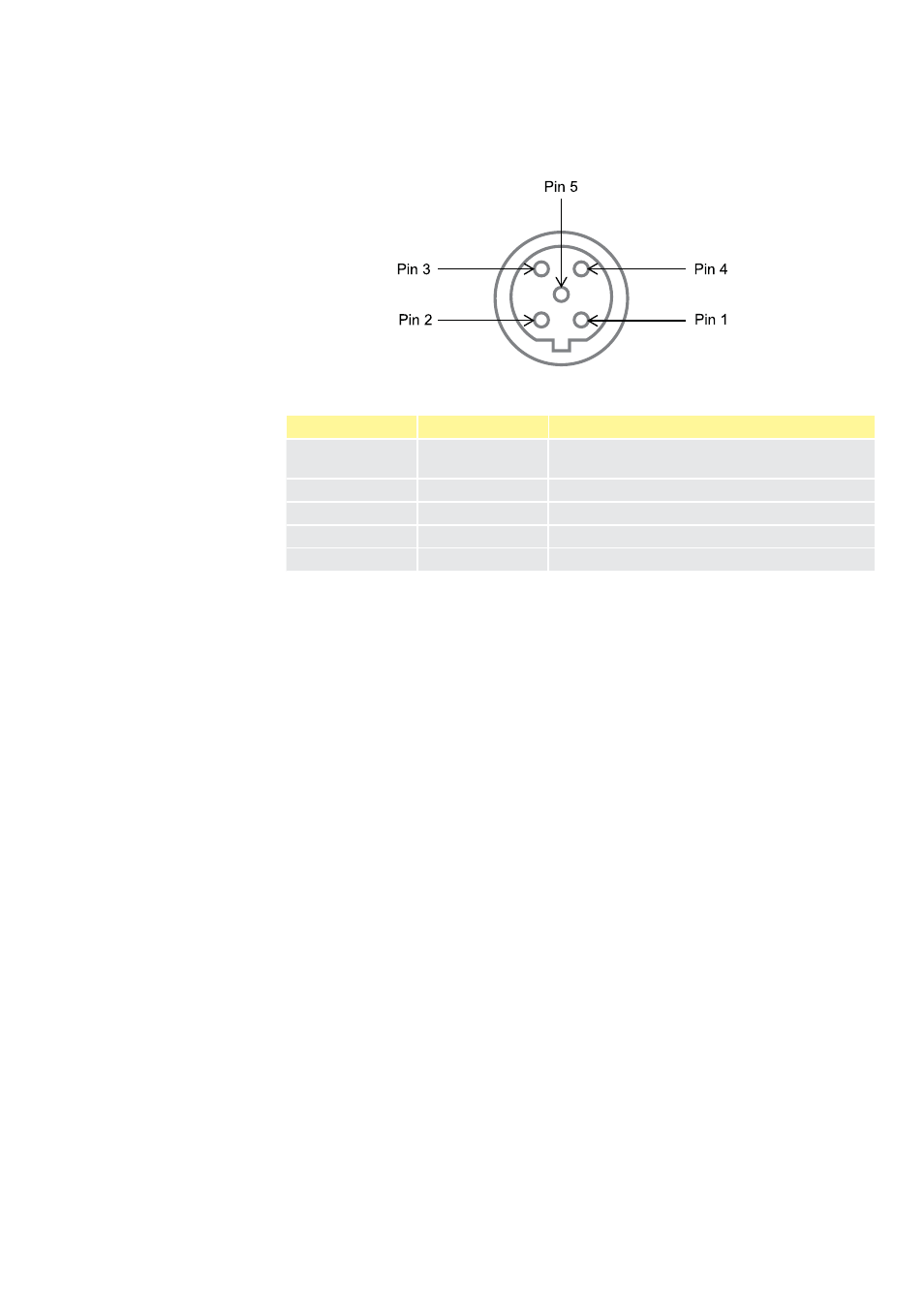

11.2 Pinbelegung an der Pumpe
Pin Nr. Signal Funktion
1 VP +5V-Versorgungsspannung für
Abschlusswiderstände
2 RxD/TxD-N Datenleitung minus (A-Leitung)
3 DGND Datenmasse
4 RxD/TxD-P Datenleitung plus (B-Leitung)
5 Abschirmung Masseanschluss
Hinweis: Ist die Pumpe das letzte an das PROFIBUS-Kabel angeschlossene Gerät,
so muss sie mittels Abschlusswiderstand (PROFIBUS Norm EN 50170) abgeschlossen
werden. Der Widerstand muss für IP66 ausgelegt sein, damit die Schutzart
gewährleistet bleibt.
