Seite 33
Watson-Marlow-Pumpe Qdos30 PROFIBUS – Bedienungsanleitung
33
14.9 Benutzerparameterdaten

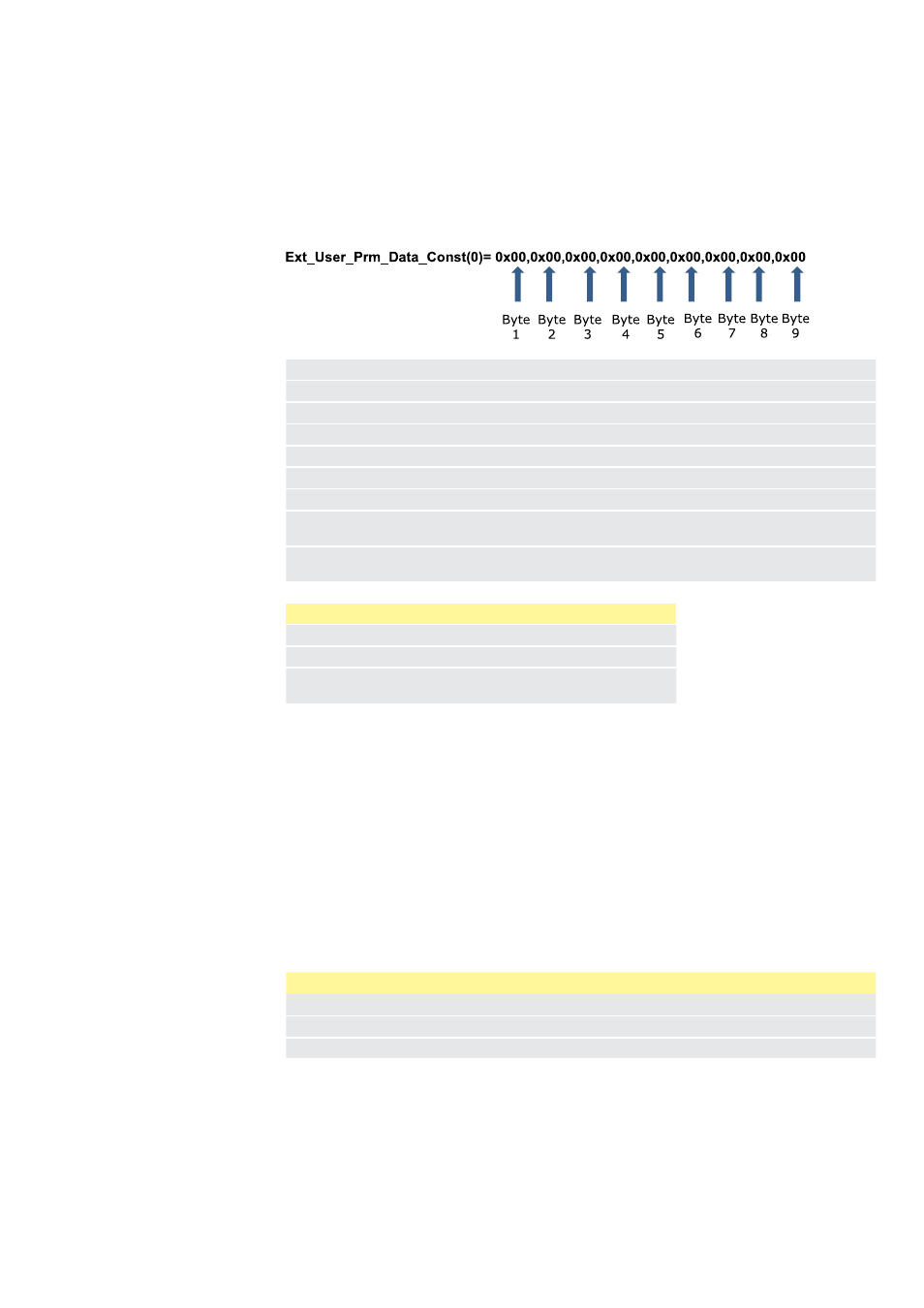

Die Benutzerparameterdaten werden durch Eingabe von Werten in die Zeile
‘Ext_User_Prm_Data_Const(0)’ der GSD-Datei festgelegt. Dies wird nachstehend
angegeben, und die relevanten Bytes sind in der Tabelle ausfgeführt. Es sollten keine
weiteren Änderungen der GSD-Datei vorgenommen werden, und Watson-Marlow
übernimmt keine Verantwortung für Pumpenschäden, die auf Änderungen der GSD-
Datei zurückzuführen sind.
8-Bit
Byte 1
Pumpenmodell
8-Bit
Byte 2
Pumpenkopftyp
8-Bit
Byte 3
Min. Drehzahl (High Byte von 16-Bit ohne Vorzeichen)
8-Bit
Byte 4
Min. Drehzahl (Low Byte von 16-Bit ohne Vorzeichen)
8-Bit
Byte 5
Max. Drehzahl (High Byte von 16-Bit ohne Vorzeichen)
8-Bit
Byte 6
Max. Drehzahl (Low Byte von 16-Bit ohne Vorzeichen)
8-Bit
Byte 7
Ausfallsicher
8-Bit
Byte 8
Ausfallsichere Drehzahl (High Byte von 16-Bit ohne
Vorzeichen)
8-Bit
Byte 9
Ausfallsichere Drehzahl (Low Byte von 16-Bit ohne
Vorzeichen)
Pumpenmodell und -kopftyp
Wert
Beschreibung
0x03
Qdos 30 Antrieb
0x30
Byte 5, 6 ReNu 30 Pumpenkopf,
Grundausführung
Min./Max. Drehzahlen einstellen
Die Parameter für Min./Max. Drehzahl dienen zur Einstellung der Mindest- und
Höchstdrehzahl an der PROFIBUS-Schnittstelle. Die Werte werden nur dann
verwendet, wenn das übereinstimmende Bit im Steuerwort aktiviert ist und sie nicht
null sind. Die Werte sind 16-Bit ohne Vorzeichen in Zehnteln der Umdrehungen der
Pumpenkopfdrehzahl.
Ausfallsicher
Der ausfallsichere Benutzerparameter dient zur Festlegung der richtigen
Vorgehensweise bei einem PROFIBUS-Kommunikationsausfall. Das ausfallsichere
Byte ist wie in der folgenden Tabelle angegeben konfiguriert. Wenn keine Bits festgelegt
sind oder ein ungültiges Bitmuster festgelegt ist, besteht das standardmäßige
ausfallsichere Verhalten darin, die Pumpe anzuhalten.
Bit
Beschreibung
0
Mit der letzten verlangten Drehzahl weiterlaufen
1
Mit der ausfallsicheren Drehzahl weiterlaufen
2-7
Reserviert
Ausfallsichere Drehzahl
Der ausfallsichere Drehzahlparameter wird zur Festlegung der Drehzahl benutzt, mit
der die Pumpe laufen sollte, wenn ein PROFIBUS-Kommunikationsfehler auftritt und
wenn Bit 1 im ausfallsichereren Benutzerparameter festgelegt ist.
