Beim Fördern gefährlicher, aggressiver oder abrasiver Flüssigkeiten sowie von
Produkten, die an der Luft aushärten, eine überwachte Drainage-Abflussleitung
vorsehen.
Für ausreichende Bodenfreiheit unter dem Pumpenkopf sorgen, wenn der mitgelieferte
Adapter an die Drainageöffnung angeschlossen wird. Das Drainagerohr in einen
geeigneten Behälter oder in einen geeigneten Abfluss führen.
Die Einbauanleitung für die Schlauchbruchüberwachung befindet sich beim Einbausatz.
Bei Fragen hinsichtlich der Installationen wenden Sie sich bitte an Watson-Marlow.
620RE/ 620RE4/ 620R Allgemeiner Betrieb

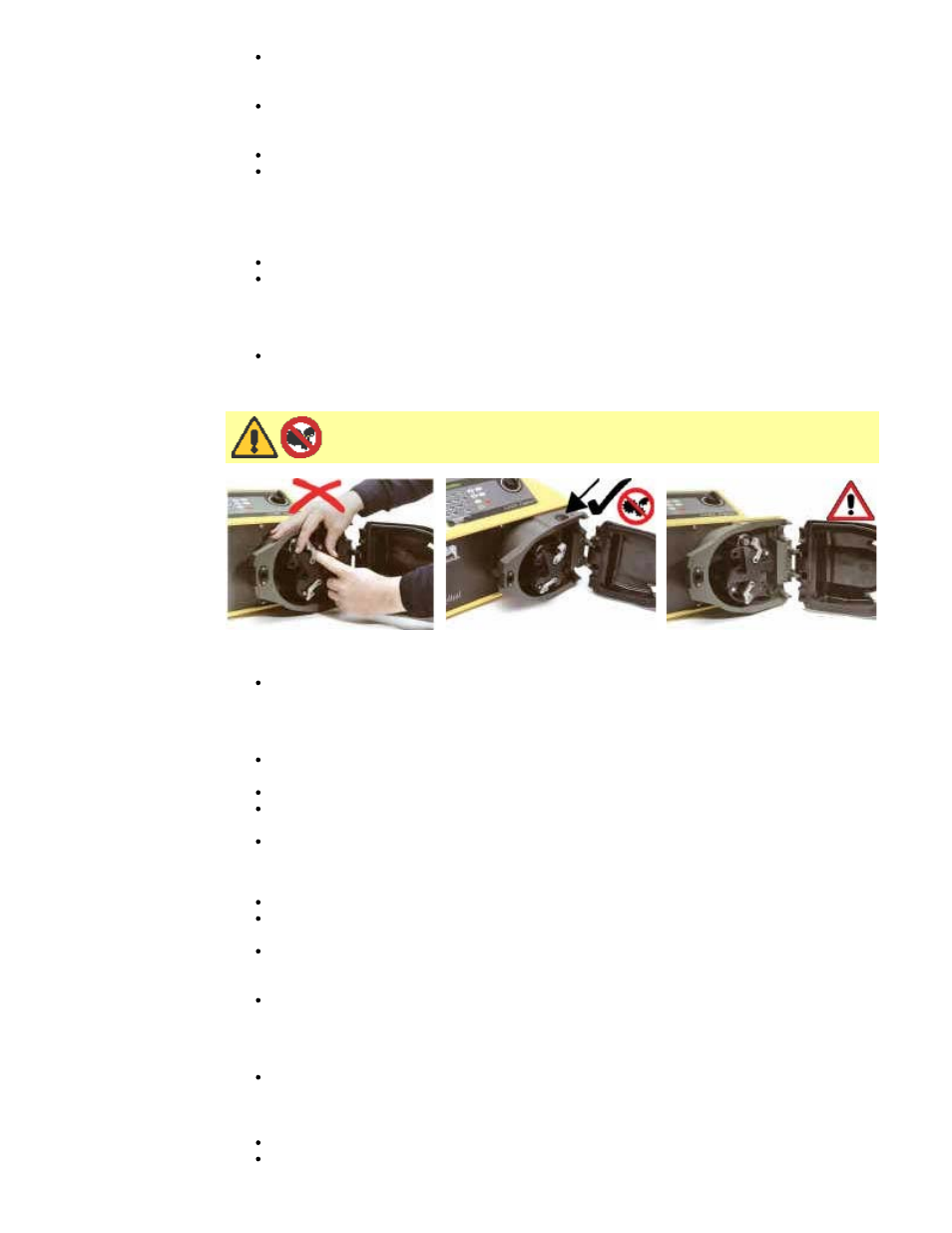

Öffnen des Pumpenkopfdeckels
Deckel mit einem 5 mm Inbus-Schlüssel oder einem Schraubendreher entriegeln.
Deckel vollständig öffnen. Dadurch ergibt sich größtmöglicher Platz für das Auswechseln
des Schlauches.
Entriegeln / Verriegeln der Druckrollen
Den Hebel zur Fixierung der Rollen nicht über den eingestellten Abstand hinaus
bewegen. Nichtbeachtung kann zur Beschädigung des Rotors führen. Die Entriegelung
der Rollen ist nachfolgend beschrieben.
Beim Einsatz der Auslösehebel für das Ent- und Verriegeln der
Druckrollen, die Finger von der Rotorachse fernhalten.
Entriegeln der Rollen
Hebel gegen den Uhrzeigersinn bewegen, bis er einrastet. Schlauchelement oder
Schlauch einlegen.
Pumpenkopfdeckel schließen / Inbetriebnahme
Dichtung des Pumpenkopfdeckels auf Sauberkeit kontrollieren. Gegebenfalls
auswechseln.
Prüfen ob Druckrollen eingerückt und gegen den Schlauch verriegelt sind.
Pumpenkopfdeckel schließen und gegen das Gehäuse drücken bis die Verschlussklinke
einrastet.
Rohr-/Schlauchleitung mit passenden Fittings anschließen.
Einlegen der Schlauchschellen für losen Schlauch in den Pumpenkopf 620R/620RE4
Schlauchklemmensatz passend zum vorgesehenen Schlauch auswählen
Die beiden U-förmigen Spurschellenhälften in die Anschlüsse des Pumpenkofes einlegen
(Die U-Form verhindert, dass der Schlauch falsch eingelegt wird).
Die Rohrschellenhälften für den Pumpenkopfdeckel sind mit einem erhabenen T im
Einlegebereich gekennzeichnet. Die Rohrschellenhälften in die Schlitze an der Innenseite
unterhalb des Scharniers einlegen, festdrücken und in die verriegelte Position schieben.
Beim Schließen des Pumpenkopfdeckels legen sich die beiden Hälften der Rohrschelle
um den Schlauch.
620RE/ 620RE4 Einlegen des Schlauchelementes
Die 620RE Pumpenköpfe für Schlauchelemente sind werksseitig für die Aufnahme von
Watson-Marlow LoadSure- Schlauchelementen eingerichtet. Wenn bei diesen
Pumpenköpfen keine LoadSure-Schlauchelemente verwendet werden, verringert sich die
Pumpleistung.
Druckrollen entriegeln.
Einen der D-förmigen Flansche in den unteren Anschluss einlegen (Der D-Flansch
