trennen.
Bedienungsempfehlungen
Halten Sie Druck- und Saugleitungen so kurz wie möglich und achten Sie auf einen möglichst
geraden Verlauf der Schlauchführung mit wenig Krümmungen.
Benutzen Sie Druck- und Ansaugleitungen mit einem Innendurchmesser der gleich groß, oder
größer ist als der Schlauchinnendurchmesser im Pumpenkopf. Reibungsverluste, die durch das
Fördern von viskosen Flüssigkeiten entstehen, können verhindert werden, indem man
Schläuche mit einer Querschnittsfläche verwendet, die um einiges größer als der in der Pumpe
verwendete Schlauch ist.
Bei einer sterilen Anwendung, die sich über einen größeren Zeitraum erstreckt, sollten Sie ein
längeres Stück Schlauch wählen als normalerweise notwendig, um somit sicherzustellen, daß
der Schlauch im Bereich des Pumpenkopfes gewechselt werden kann ohne den Förderkreislauf
unterbrechen zu müssen.
Da peristaltische Pumpen selbstansaugend sind, erübrigt sich die Verwendung von Ventilen.
Wenn jedoch Ventile eingesetzt werden, dürfen diese keine Verengungen hervorrufen.
Die in dem Watson-Marlow Katalog veröffentlichte ”Chemische Beständigkeitsliste” gilt nur als
Richtlinie. Sollten Sie Zweifel bezüglich der Kompatibilität des Schlauchmaterials und des zu
fördernden Mediums haben, fordern Sie bitte eine Schlauchmusterkarte an und tauchen
einzelne Schlauchmuster in das Medium.
Installation
Eine ausreichende Schemierung des Getriebes ist nur sichergestellt, solange die Pumpe auf
einer waagerechten Oberfläche stehend betrieben wird.
Entfernen Sie die transparente Abdeckung auf der Rückseite der Pumpe um Zugang
zum Spannungswähler und der Klemmleiste zu erhalten.
Bitte wählen Sie mit dem Netzspannungswahlschalter entweder 120V für Spannungen
zwischen 100-120V 50/60Hz oder 240V für Spannungen zwischen 220-240V 50/60Hz.
Führen Sie das Anschlußkabel durch das rechts neben der Abdeckung befindliche Loch,
und verbinden Sie das Kabel mit der Klemmleiste wie auf der Rückseite beschrieben.
Es gibt zwei alternative Anschlüsse. Einer akzeptiert starres oder flexibles Kabel, der
andere 3x 0,75mm² PVC ummanteltes Kabel (wird mit dem mitgelieferten
verschraubbaren Adapter verbunden), so daß ein normales Anschlußkabel benutzt
werden kann.
Vergewissern Sie sich, daß die Zuleitung sicher in der Zugentlastung liegt, um IP 55 zu
gewährleisten.
Befestigen Sie die transparente Abdeckung und Dichtung wieder sicher über der
Aussparung.

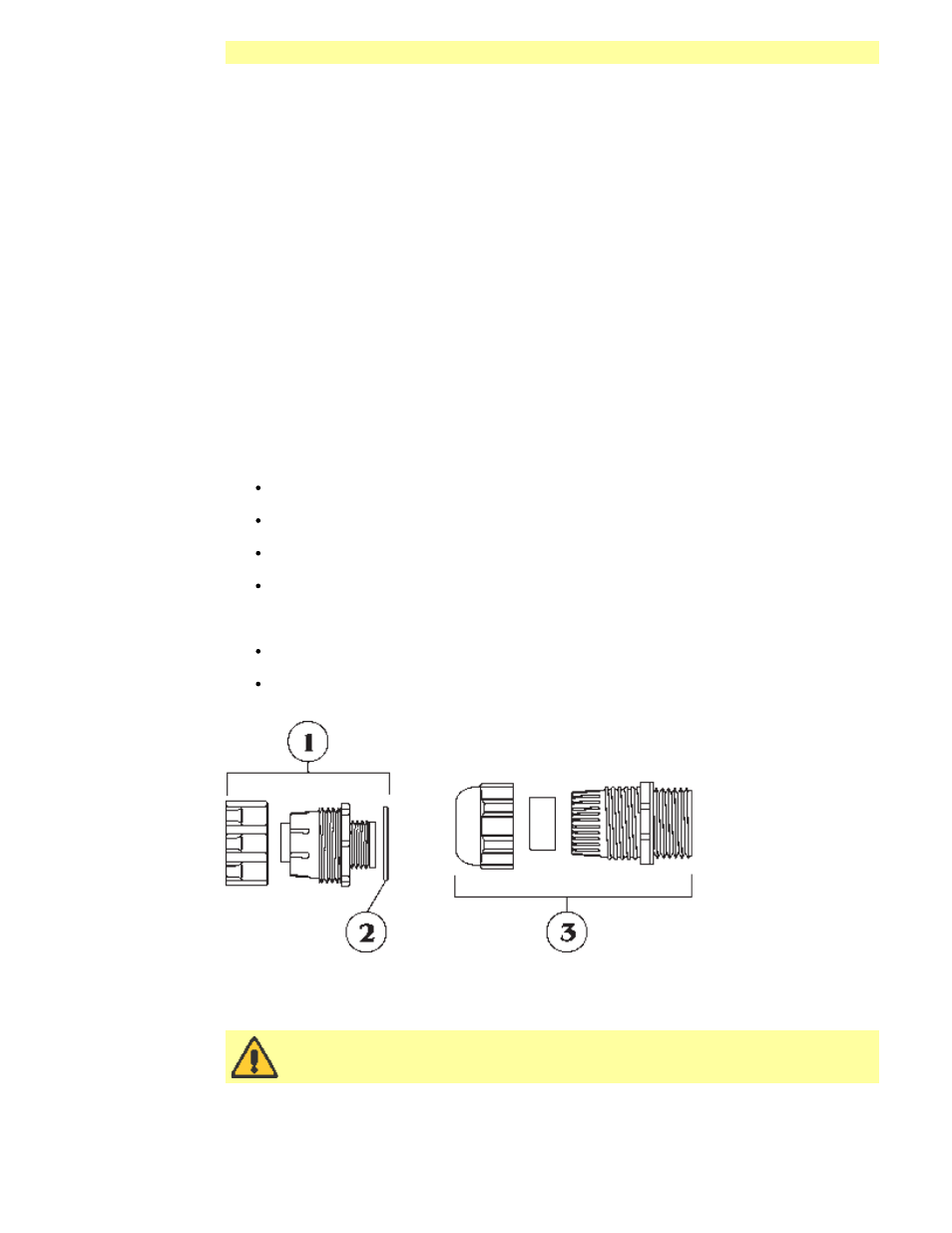

1. Durchführung f. abgeschirmtes Kabel GR 0018
2. Distanzring GR 0019
3. Zugentlastung SL0020
IP 55 ist nicht mehr gewährleistet, wenn die Anschlüsse nicht
fachgemäß ausgeführt wurden.
Aussparung in der rückwärtigen Platte
Die Aussparung in der rückwärtigen Platte der Pumpe beinhaltet folgendes:
1. Sicherungshalter
