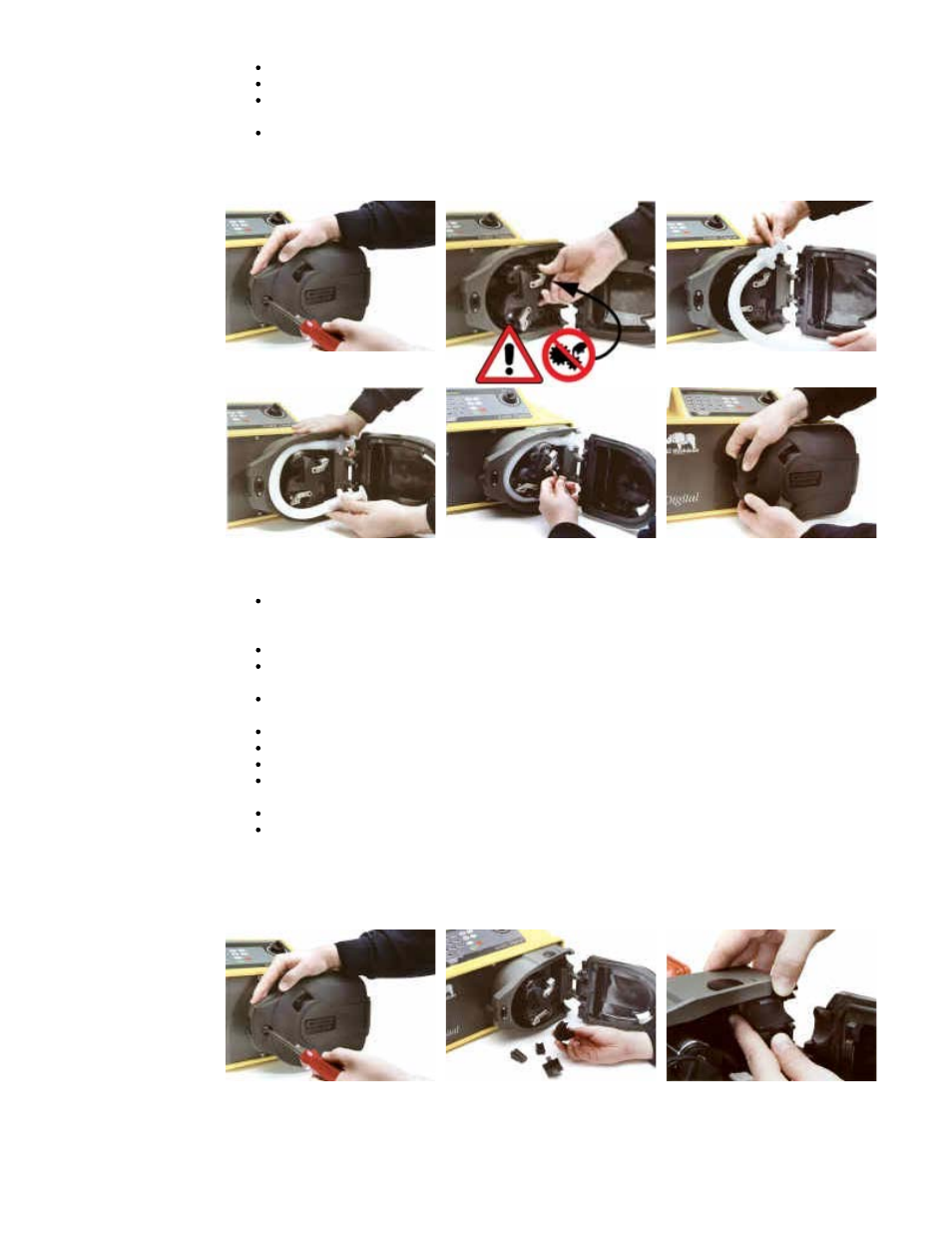

verhindert, dass das Schlauchelement falsch eingelegt wird).
Das Schlauchelement um die entriegelten Druckrollen des Rotors führen.
Den zweiten D-förmigen Flansch in den oberen Anschluss einlegen.
Beide D-Flansche müssen mit der flachen Seite bündig an der Flanschdichtfläche des
Pumpenkopfes anliegen.
Druckrollen verriegeln. Pumpenkopfdeckel schließen und gegen das Gehäuse drücken
bis die Verschlussklinke einrastet.
Einlegen des Schlauchelementes
620R Einlegen von losen Schläuchen (Meterware)
620R für lose Schlauchleitungen sind werksseitig für die Aufnahme von Watson-Marlow-
Schläuchen der Serie 600 mit 3,2 mm Wandstärke eingerichtet. Die Fördereigenschaften
der Pumpe werden beim Einsatz anderer Schläuche negativ beeinflusst.
Schlauchschellensatz passend zu den Schlauchabmessungen einlegen.
Druckrollen entriegeln. Ein Schlauchende in die U-förmige Schelle des unteren
Anschlusses einlegen und in dieser Position festhalten.
Den Schlauch um die entriegelten Druckrollen führen. Der Schlauch darf sich dabei in
Längsrichtung nicht verdrehen.
Das andere Schlauchende in die U-förmige Schelle des oberen Anschlusses einlegen.
Beide Schlauchenden unter Spannung mit einer Hand festhalten.
Druckrollen verriegeln.
Pumpenkopfdeckel schließen und gegen das Gehäuse drücken bis die Verschlussklinke
einrastet.
Festen Sitz des Schlauches an den Anschlüssen des Pumpenkopfes überprüfen.
Prüfen, ob die Rollen nach dem Start der Pumpe verriegelt sind. Nicht korrekt
verriegelte Druckrollen verursachen ein kontinuierliches Klick-Geräusch. In diesem Falle
die Druckrolle mit Hilfe des 5 mm Inbus-Schlüssels von Hand verriegeln (Siehe auch
Abschnitt Störungssuche).
Einlegen von losen Schläuchen (Meterware)
