zu stellen, um den Spalt zwischen Druckrolle und Führungsbahn zu verkleinern.
Stellen Sie sicher, dass der Druckrollenstift vorschriftsmäßig in der Druckscheibe des
Druckrollenarms sitzt. Den Sicherungsring wieder anbringen.

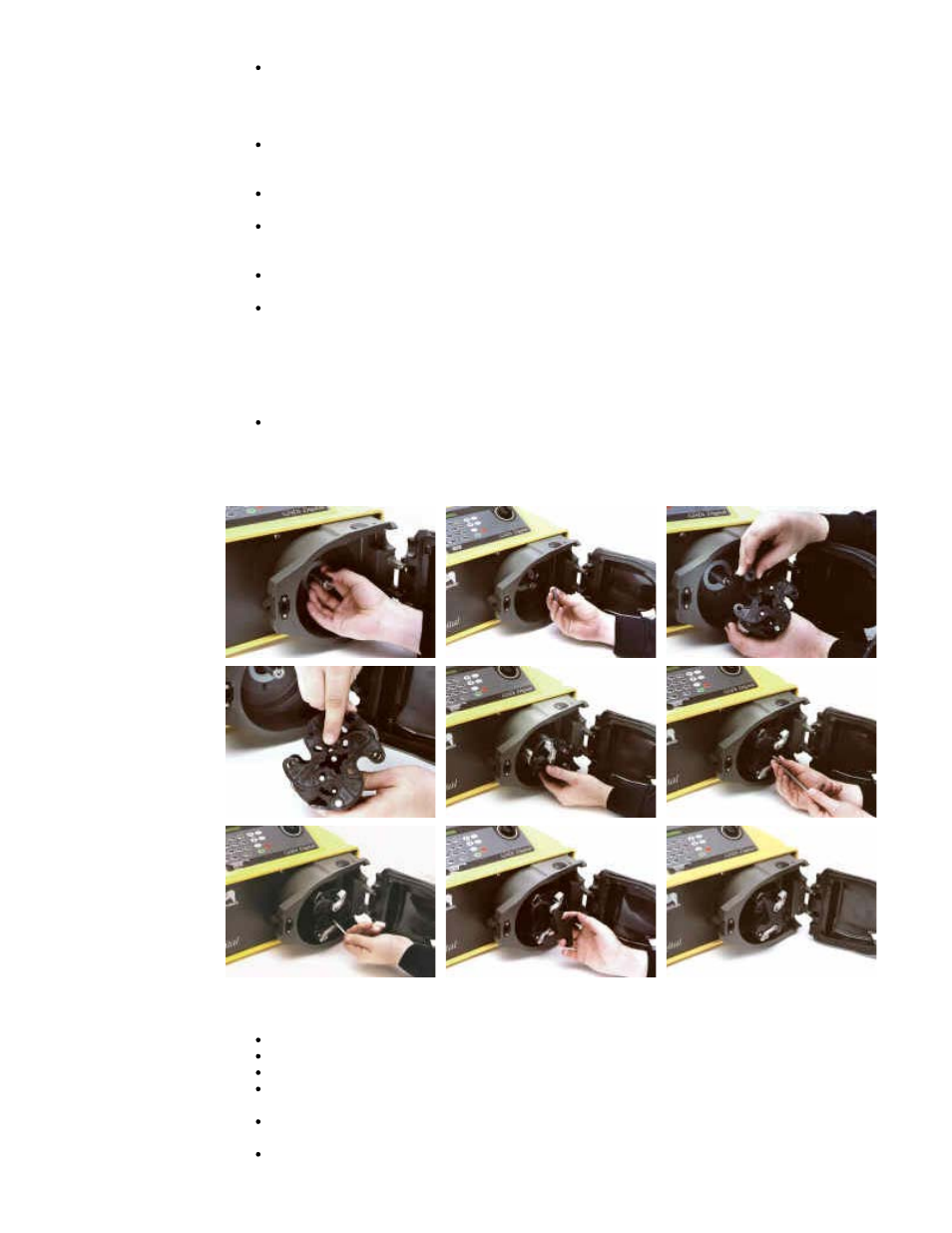

Aus- und Einbau des Rotors
Rotorabdeckung und Zentrierschraube mit dem 5 mm Inbus-Schlüssel entfernen. Rotor
von der Keilwelle von Hand abziehen. Kein Werkzeug als Hebel benutzen Keil entfernen
und gründlich reinigen.
Wiedereinbau des Rotors Gereinigten Keil in die Keilnut einlegen. Welle und Keil dünn
mit Molybdänfett einfetten.
Keilnut des Rotors am Wellenkeil ausrichten und Rotor bis zum Anschlag ohne
Kraftaufwand aufschieben. Die volle Wellenlänge muss sich innerhalb des Rotors
befinden.
Die Sechskant-Passschraube mit Hilfe des 5 mm Inbus-Schlüssels mit einem
Drehmoment von 10 Nm festziehen.
Die mit "Loctite 218" Gewindesicherung behandelte Rotorschraube darf höchstens drei
Mal aus- und eingebaut werden, bevor sie zu ersetzen ist. Um den Austausch der
Rotorschraube nach dreifachem Ausbau zu vermeiden, ist "Loctite 222"
Gewindesicherung vor dem erneuten Einbau auf das Rotorgewinde aufzutragen. Dieses
ist wichtig, um einen langen und sicheren Sitz der Rotornabe auf der Antriebswelle zu
garantieren. Bei Nichtdurchführung dieser Maßnahme sind die Bedingungen der Garantie
für den Pumpenkopf ungültig.
Rotorabdeckung wieder anbringen.
Die Schutzvorrichtung darf nach dem Schließen den Rotor nicht berühren. Andernfalls die
Schutzvorrichtung wieder öffnen, den Rotor ausbauen und erneut einsetzen. Die
Schutzvorrichtung erneut schließen.
Demontage des Pumpenkopfes (nur Gehäusepumpen)
Rotor ausbauen.
Drainageabflussrohr entfernen, wenn installiert.
Beide Halteschrauben des Pumpenkopfes mit einem Schraubendreher lösen.
Pumpenkopf von der Frontplatte abrücken bis die Verriegelung der Schutzvorrichtung
frei liegt.
Verriegelung des Pumpenkopfdeckels abtrennen, dazu den Kabelstecker von Hand
abziehen.
Pumpenkopf vom Gehäuseantrieb abnehmen.
