Watson-Marlow 520Di - Handbuch (Seite 118)

Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 118

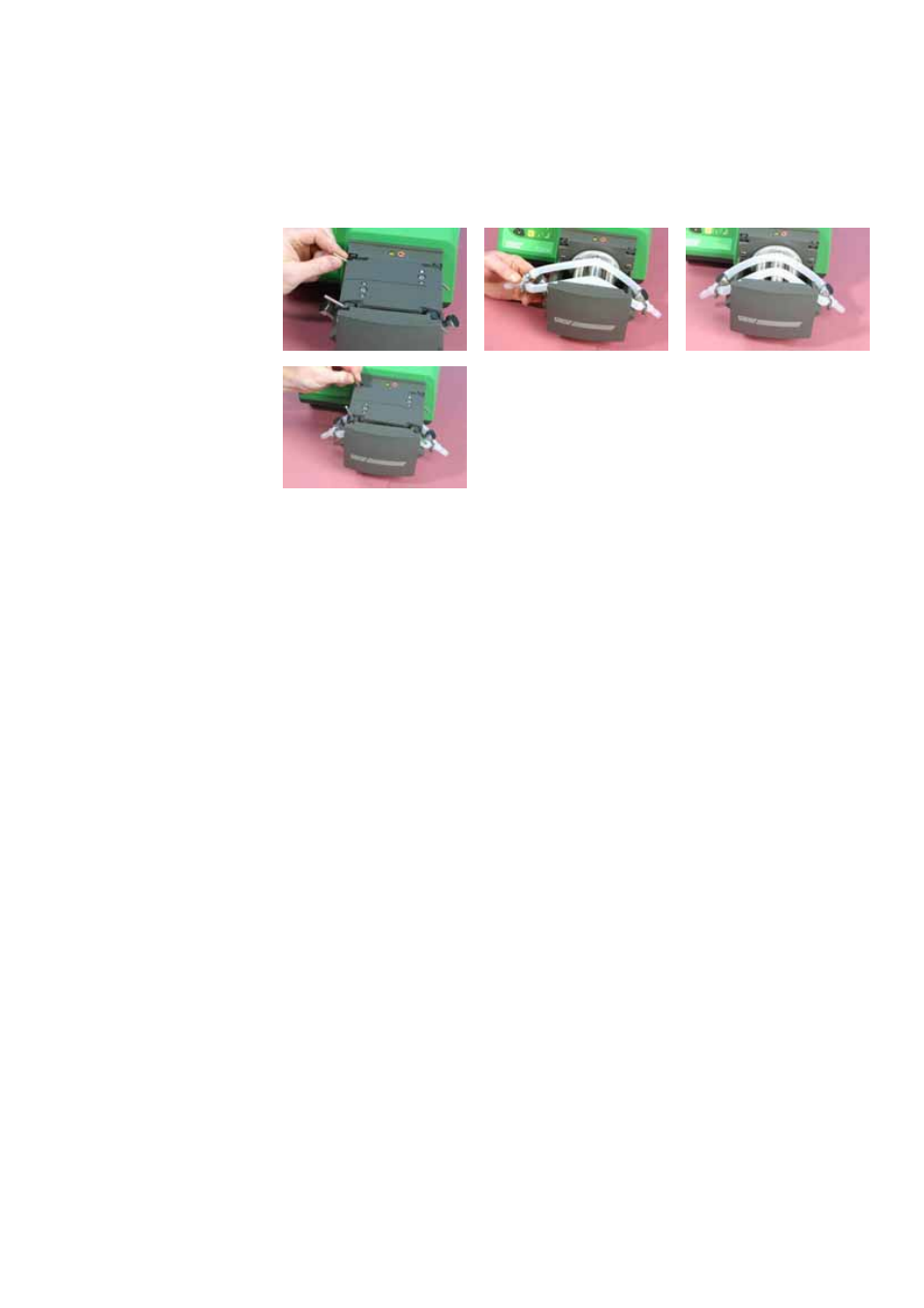

27.1 505L: Einbauen von Doppel-Y-
Schlauchelementen
Wenn Standardelemente beliebiger Größe verwendet werden:
Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
Dehnen Sie das Schlauchelement etwas und ziehen Sie es auf beiden Seiten
des Pumpenkopfs über den Pilzkopf-Haltestift.
Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die
beiden Spannhebel nach unten klappen.
Hinweis: Bei der Verwendung von 9,6-mm-Pumpsil-Schlauchelementen werden die
besten Ergebnisse mit einem High-flow-Element erzielt: Teilenummer
913.AH96.K24. Die Schlauchklemme mit der Teilenummer MNA0345A wird benötigt,
um das Element auf der Einlassseite des Pumpenkopfs zu befestigen.
