Bedienungsanleitung Watson-Marlow-Pumpen 520Di und 520DiN 91
20.1.4 Leckerkennungseingang

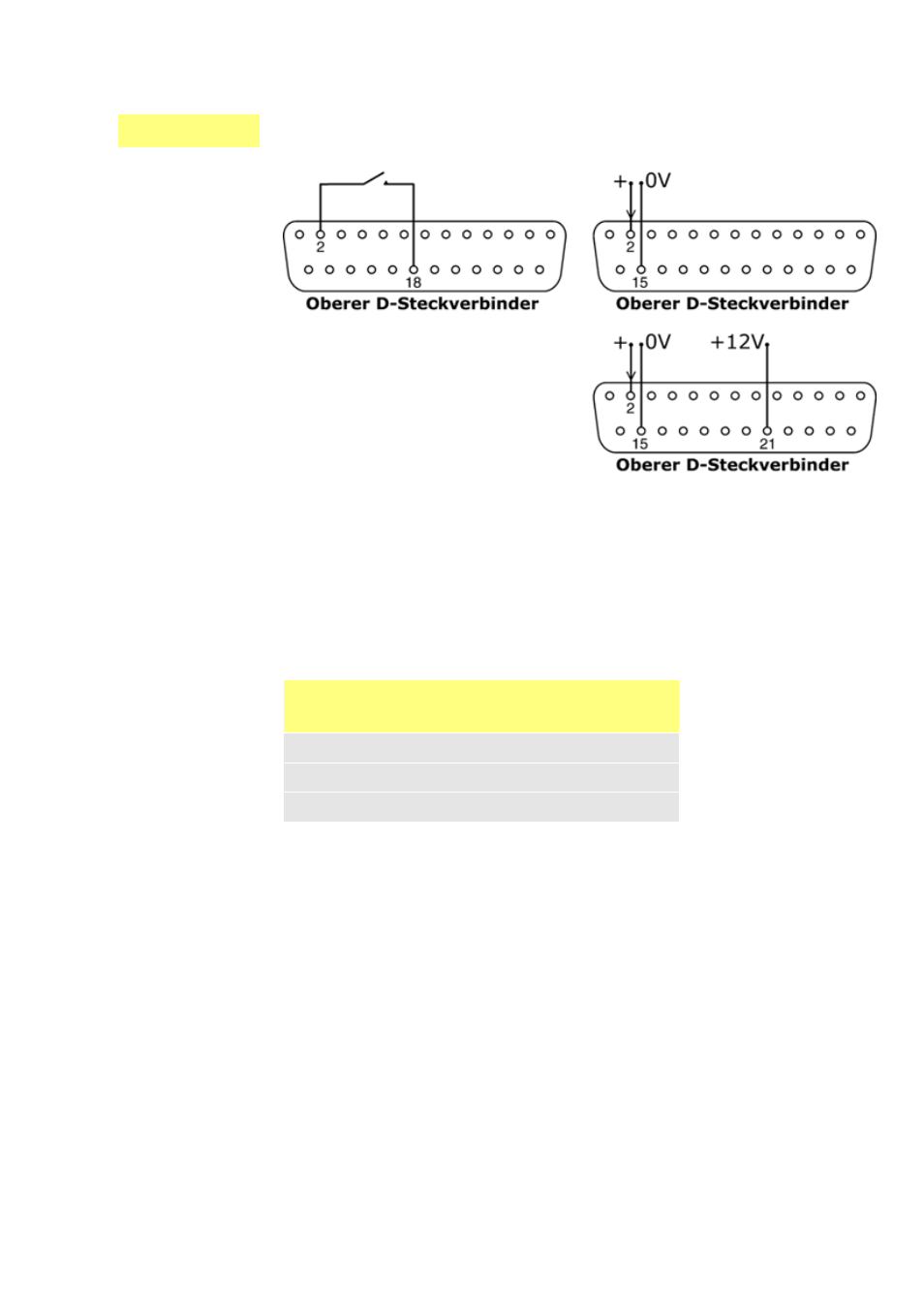

Schließen Sie ein abgesetztes Leckerkennungsgerät zwischen Pins 2 und 18 des
oberen D-Steckverbinders an. Ist der Stromkreis geschlossen, weist dies auf ein
Leck hin. Alternativ kann ein Logikeingang an Pin 2 des oberen D-Steckverbinders
angelegt werden, Erde an Pin 15. Ein Hochpegeleingang weist auf ein Leck hin.
Schließen Sie einen Watson-Marlow-Lecksensor auf die gleiche Weise an, beziehen
Sie dazu 12 V für dessen Stromversorgung von Pin 21 des oberen D-
Steckverbinders.
Schließen Sie das Kabel eines Watson-Marlow-Schlauchüberwachungsgeräts auf fol-
gende Weise an:
Hinweis: Verwenden Sie nur ein Watson-Marlow-Schlauchüberwachungsgerät des
Typs 520.
Kabelfarbe –
Schlauchüberwachung
Oberer D-
Steckverbinder –
Pinnummer
Blau 15
Gelb 2
Rot 21
Di
