HEIDENHAIN TNC 320 103
4.6 GEWINDEFRAESEN (Z
yklus
262, DIN/ISO: G262)
4.6 GEWINDEFRAESEN
(Zyklus 262, DIN/ISO: G262)
Zyklusablauf
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den eingegebenen Sicherheits-Abstand über der
Werkstück-Oberfläche
2 Das Werkzeug fährt mit dem programmierten Vorschub
Vorpositionieren auf die Startebene, die sich aus dem Vorzeichen
der Gewindesteigung, der Fräsart und der Anzahl der Gänge zum
Nachsetzen ergibt
3 Anschließend fährt das Werkzeug tangential in einer Helix-
Bewegung an den Gewindenenndurchmesser. Dabei wird vor der
Helix-Anfahrbewegung noch eine Ausgleichsbewegung in der
Werkzeugachse durchgeführt, um mit der Gewindebahn auf der
programmierten Startebene zu beginnen
4 Abhängig vom Parameter Nachsetzen fräst das Werkzeug das
Gewinde in einer, in mehreren versetzten oder in einer
kontinuierlichen Schraubenlinienbewegung
5 Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand

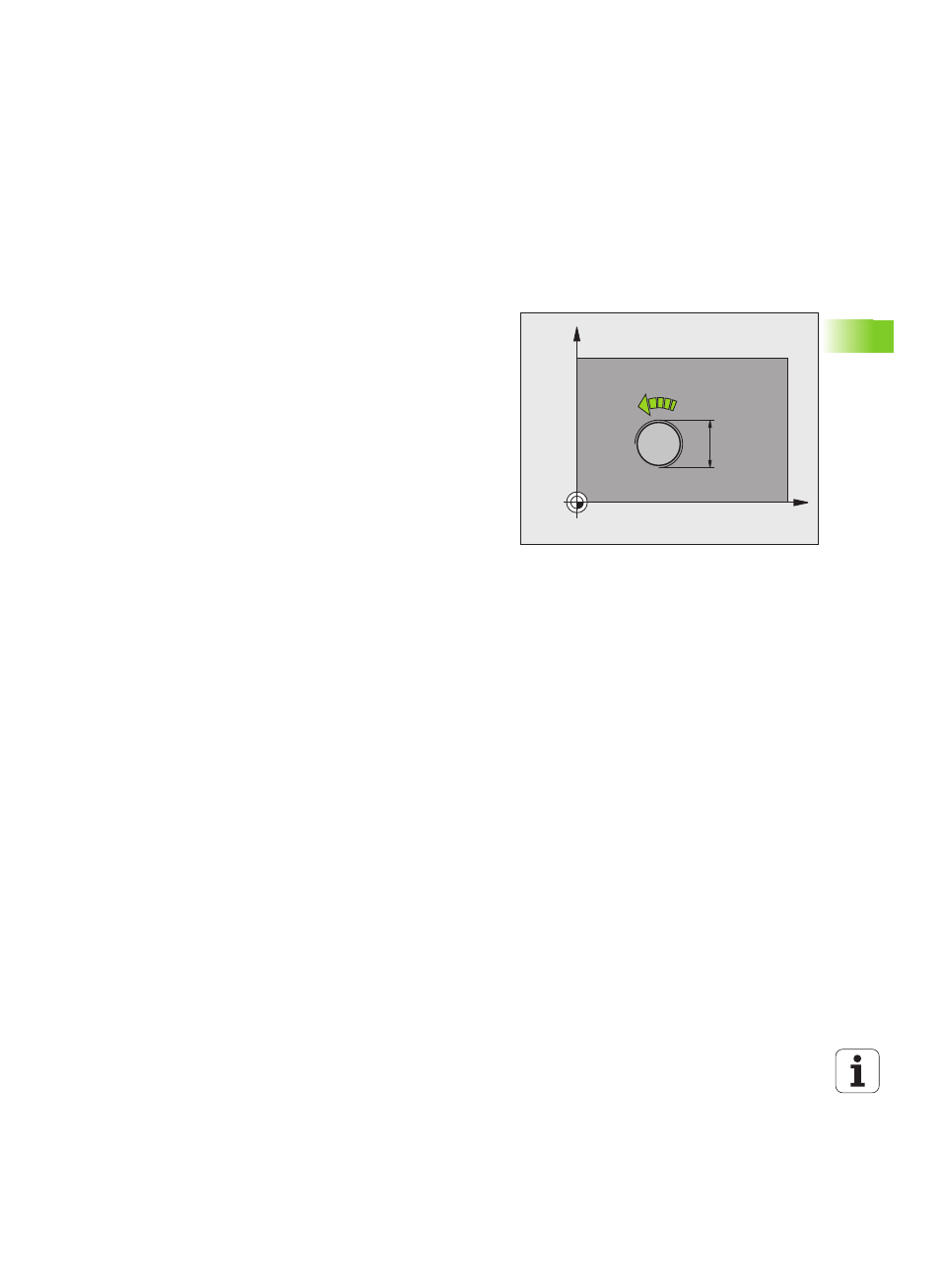

X
Y
Q207
Q335
