HEIDENHAIN TNC 320 (340 55x-04) Cycle programming - Handbuch (Seite 346)

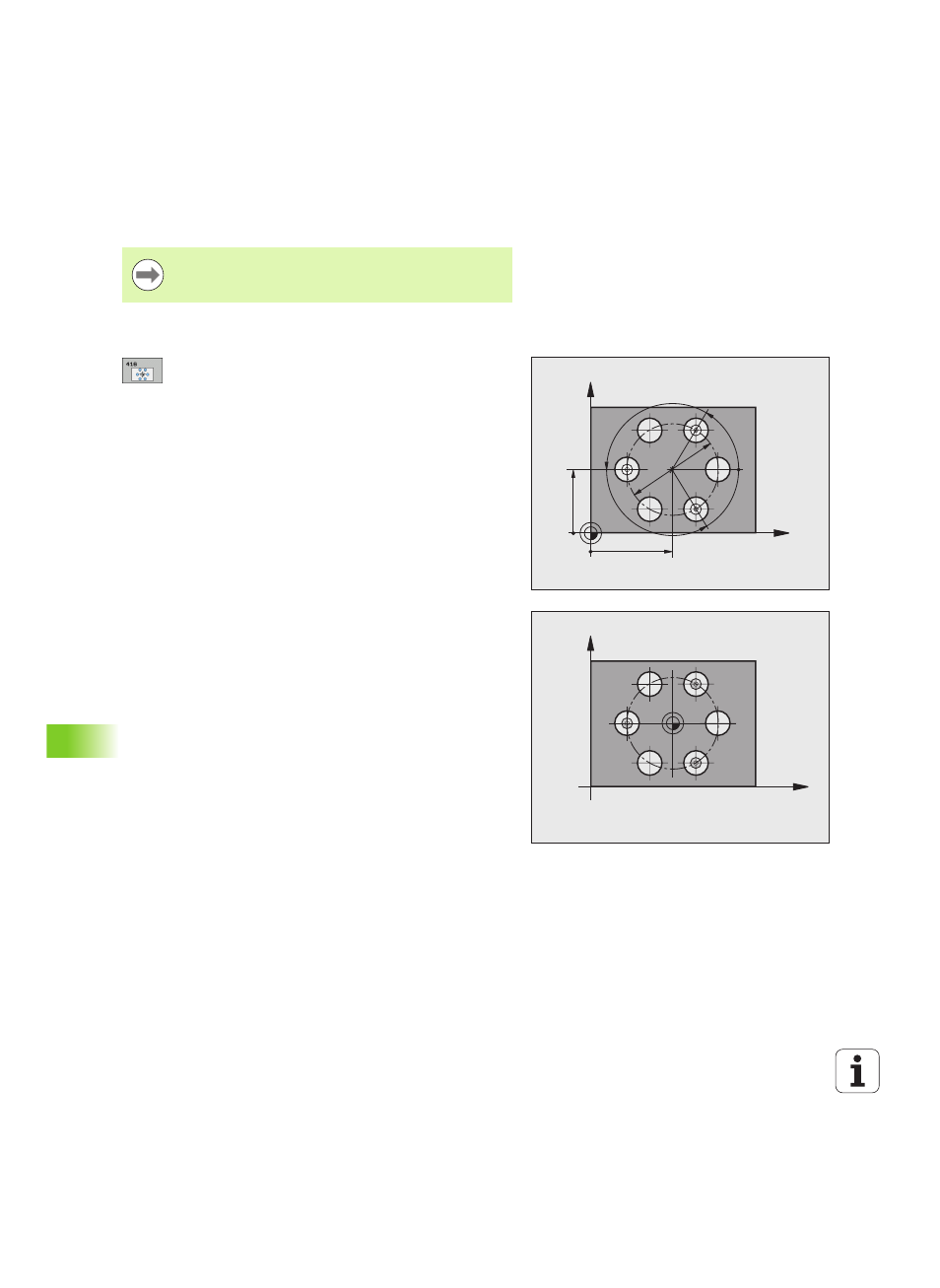

346 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.1
0
BEZUGSPUNKT L
O
CHKREIS-MIT
TE (Zyklus 416, DIN/ISO: G416)
Beim Programmieren beachten!
Zyklusparameter
U Mitte 1. Achse Q273 (absolut): Lochkreis-Mitte
(Sollwert) in der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U Mitte 2. Achse Q274 (absolut): Lochkreis-Mitte
(Sollwert) in der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U Soll-Durchmesser Q262: Ungefähren Lochkreis-
Durchmesser eingeben. Je kleiner der
Bohrungsdurchmesser ist, desto genauer müssen
Sie den Soll-Durchmesser angeben. Eingabebereich -
0 bis 99999,9999
U Winkel 1. Bohrung Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
U Winkel 2. Bohrung Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
U Winkel 3. Bohrung Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene. Eingabebereich -360,0000 bis
360,0000
U Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
