352 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.12 BEZUGSPUNKT MIT
TE 4 BOHRUNGEN (Zyklus 41
8, DIN/ISO: G41
8
)
Beim Programmieren beachten!
Zyklusparameter
U 1 Mitte 1. Achse Q268 (absolut): Mittelpunkt der
1. Bohrung in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U 1 Mitte 2. Achse Q269 (absolut): Mittelpunkt der
1. Bohrung in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U 2 Mitte 1. Achse Q270 (absolut): Mittelpunkt der
2. Bohrung in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U 2 Mitte 2. Achse Q271 (absolut): Mittelpunkt der
2. Bohrung in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U 3 Mitte 1. Achse Q316 (absolut): Mittelpunkt der
3. Bohrung in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U 3 Mitte 2. Achse Q317 (absolut): Mittelpunkt der
3. Bohrung in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U 4 Mitte 1. Achse Q318 (absolut): Mittelpunkt der
4. Bohrung in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U 4 Mitte 2. Achse Q319 (absolut): Mittelpunkt der
4. Bohrung in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999
bis 99999,9999
U Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.

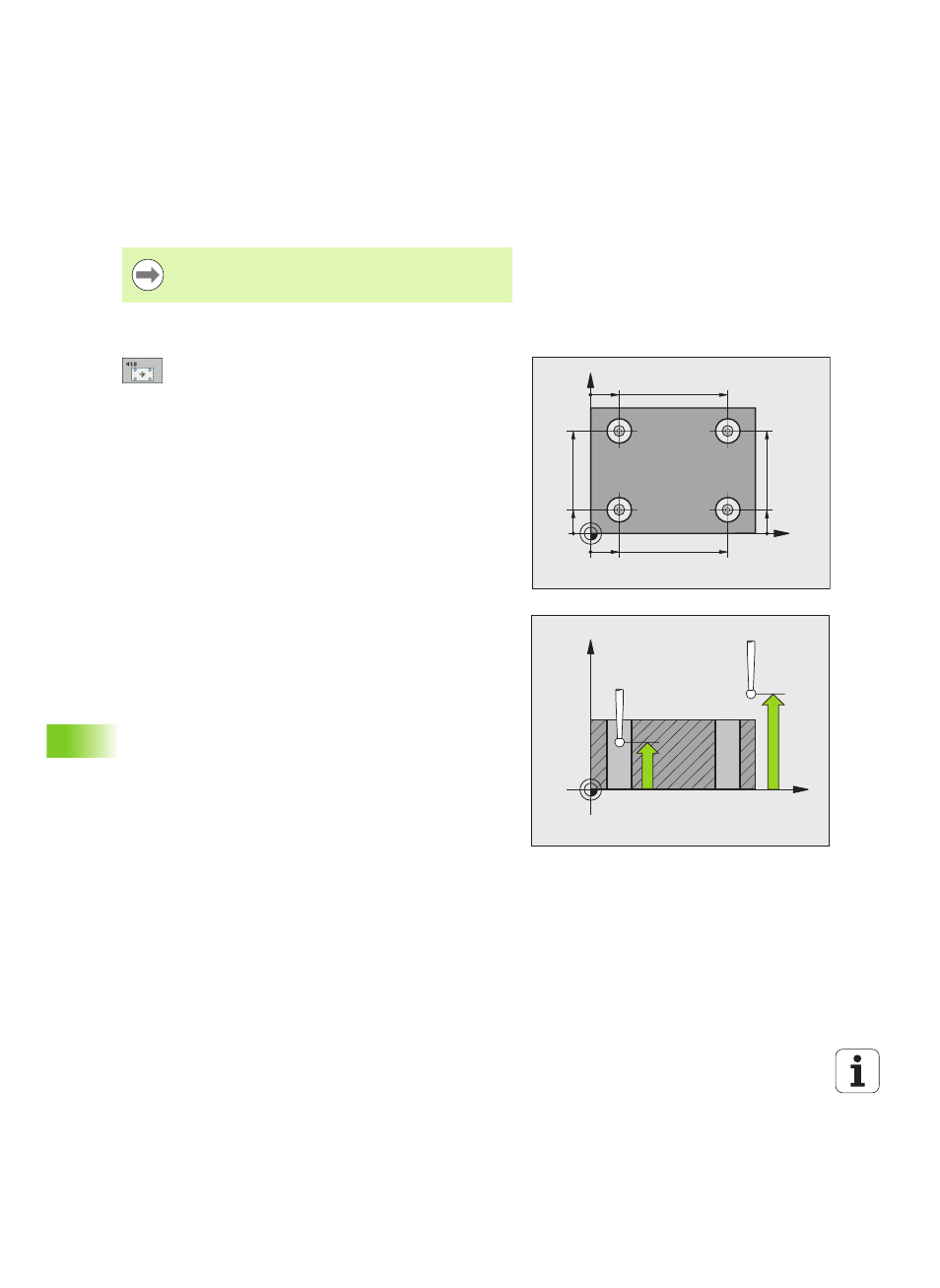

X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
