HEIDENHAIN TNC 320 183
7.

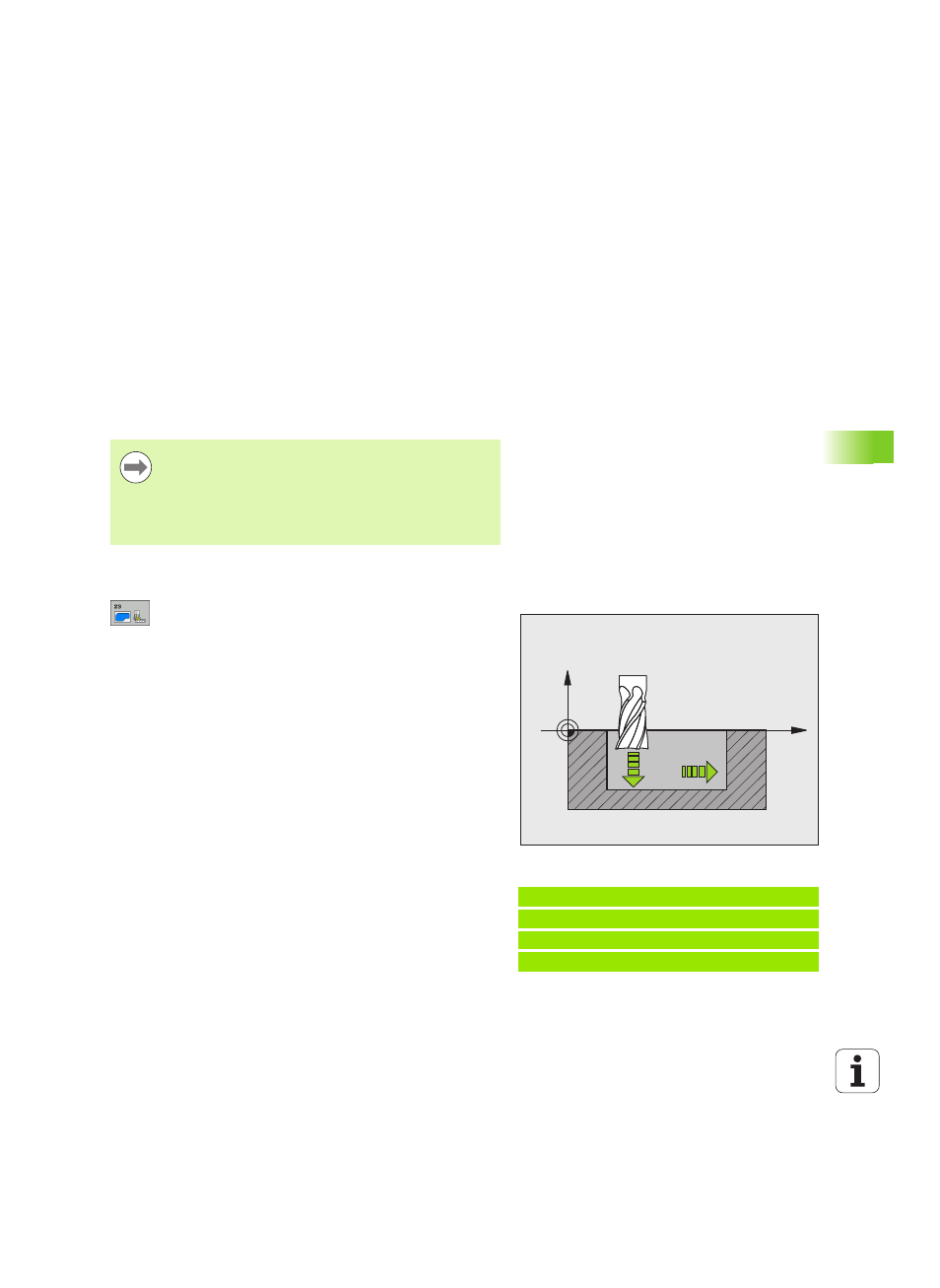

7 SCHLICHTEN TIEFE (Zyklus 23, DIN/ISO: G123)
7.7 SCHLICHTEN TIEFE (Zyklus 23,
DIN/ISO: G123)
Zyklusablauf
Die TNC fährt das Werkzeug weich (vertikaler Tangentialkreis) auf die
zu bearbeitende Fläche, sofern hierfür genügend Platz vorhanden ist.
Bei beengten Platzverhältnissen fährt die TNC das Werkzeug
senkrecht auf Tiefe. Anschließend wird das beim Ausräumen
verbliebene Schlichtaufmaß abgefräst.
Beim Programmieren beachten!
Zyklusparameter
U Vorschub Tiefenzustellung Q11:
Verfahrgeschwindigkeit des Werkzeugs beim
Einstechen. Eingabebereich 0 bis 99999,9999
alternativ FAUTO, FU, FZ
U Vorschub Ausräumen Q12: Fräsvorschub.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO,
FU, FZ
U Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren nach der
Bearbeitung in mm/min. Wenn Sie Q208=0
eingeben, dann fährt die TNC das Werkzeug mit
Vorschub Q12 heraus. Eingabebereich 0 bis
99999,9999 alternativ FMAX, FAUTO
Die TNC ermittelt den Startpunkt fürs Schlichten
selbständig. Der Startpunkt ist abhängig von den
Platzverhältnissen in der Tasche.
Der Einfahrradius zum Anpositionieren auf die Endtiefe ist
intern fest definiert und unabhängig vom Eintauchwinkel
des Werkzeugs.
Beispiel: NC-Sätze
60 CYCL DEF 23 SCHLICHTEN TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q208=99999 ;VORSCHUB RUECKZUG
X
Z
Q11
Q12
