Zyklusparameter – HEIDENHAIN TNC 320 (340 55x-04) Cycle programming Benutzerhandbuch
Seite 64
64
Bearbeitungszyklen: Bohren
3.4 REIBEN (Zyklus 20
1, DIN/ISO: G20
1
)

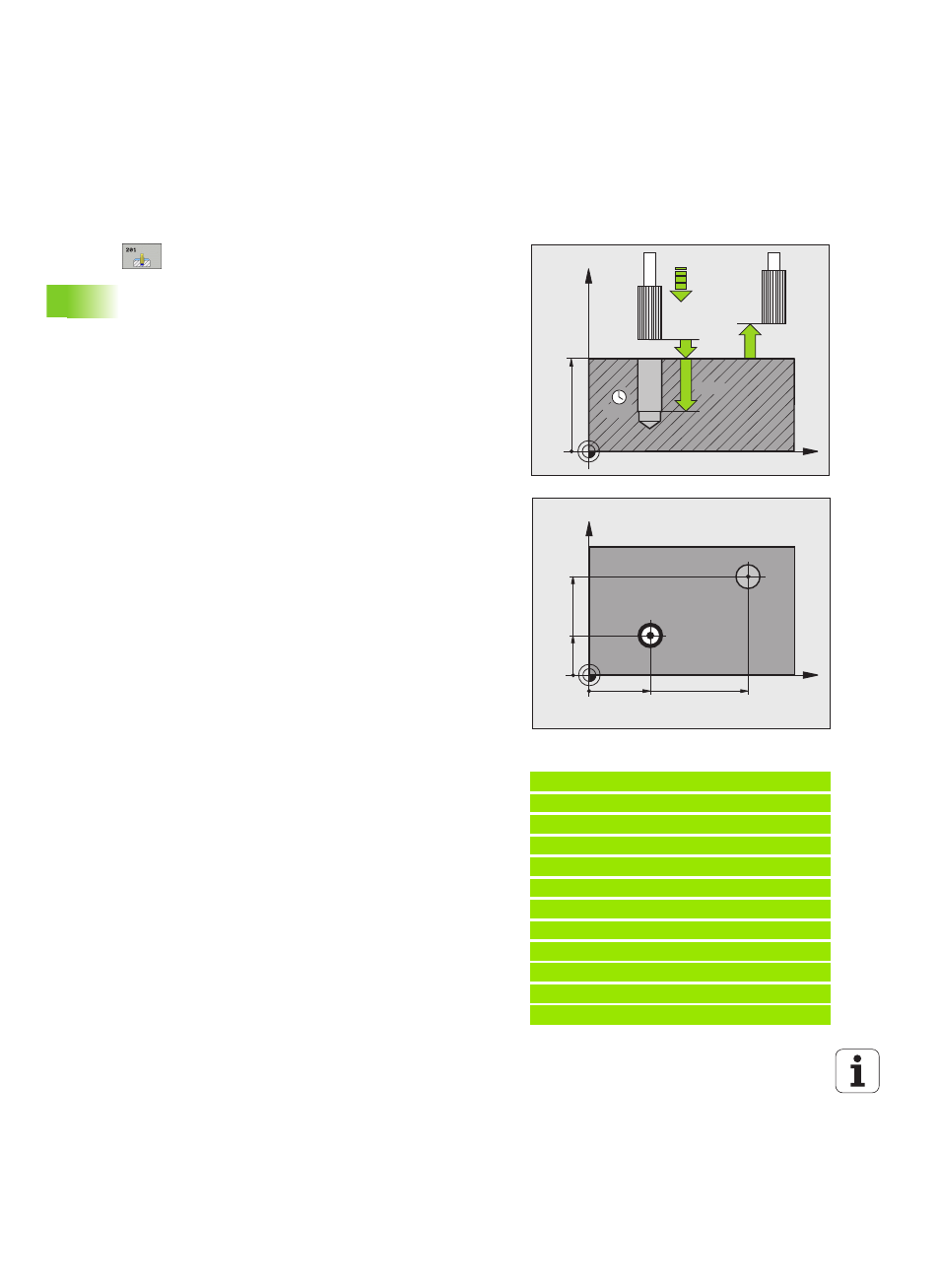

Zyklusparameter
U
Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
U
Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
U
Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Reiben
in mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU
U
Verweilzeit unten Q211: Zeit in Sekunden, die das
Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
U
Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208 = 0 eingeben, dann gilt
Vorschub Reiben. Eingabebereich 0 bis 99999,999
U
Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
0 bis 99999,9999
U
2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
Beispiel: NC-Sätze
11 CYCL DEF 201 REIBEN
Q200=2
;SICHERHEITS-ABST.
Q201=-15
;TIEFE
Q206=100
;VORSCHUB TIEFENZ.
Q211=0.5
;VERWEILZEIT UNTEN
Q208=250
;VORSCHUB RUECKZUG
Q203=+20
;KOOR. OBERFLAECHE
Q204=100
;2. SICHERHEITS-ABST.
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
