5 Programmieren: Werkzeuge
5.2 W
e
rk
z
e
ug-D
a
te
n
Werkzeug-Tabelle: Werkzeug-Daten für automatische Drehzahl-/
Vorschub-Berechnung
Werkzeug-Tabelle: Werkzeug-Daten für schaltende 3D-Tastsy-
steme (nur wenn Bit1 in MP7411 = 1 gesetzt ist, siehe auch Benut-
zer-Handbuch Tastsystem-Zyklen)

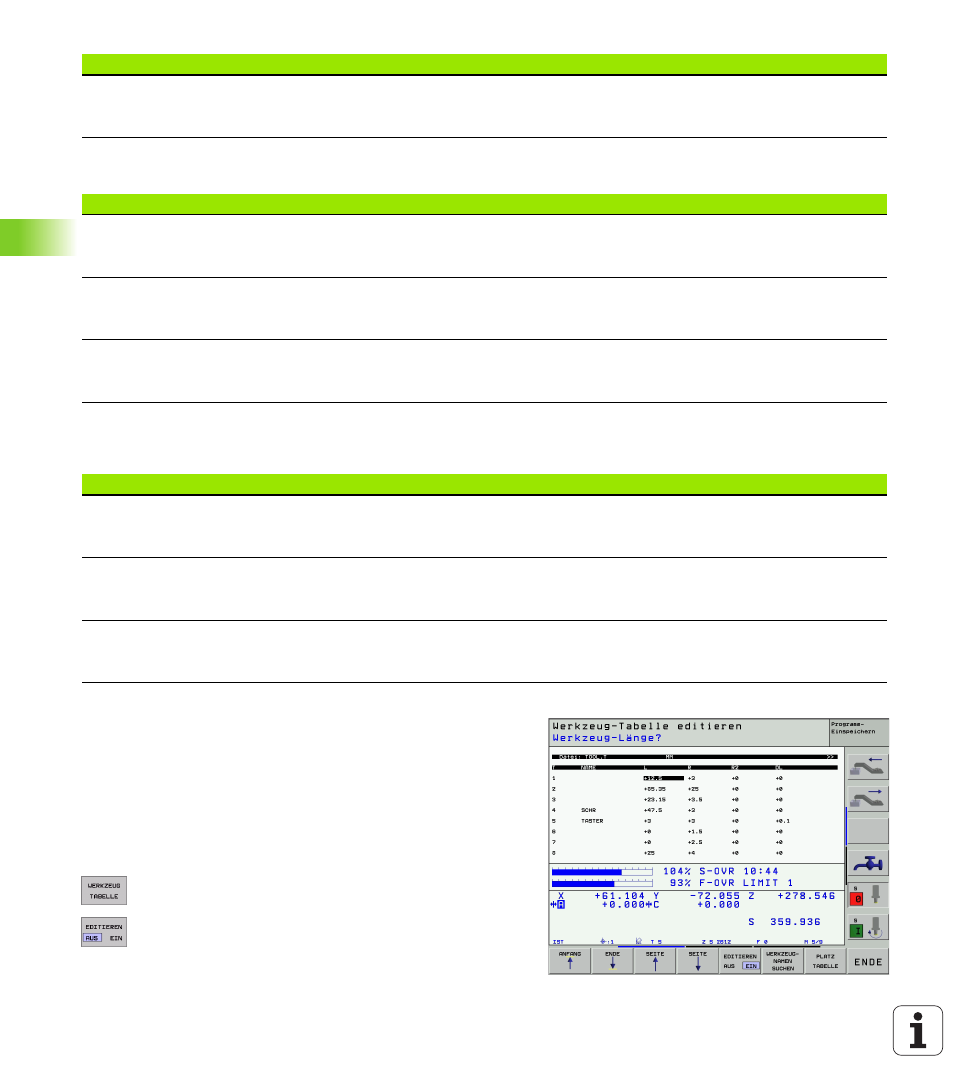

Werkzeug-Tabellen editieren
Die für den Programmlauf gültige Werkzeug-Tabelle hat den Datei-
Namen TOOL.T. TOOL T muss im Verzeichnis TNC:\ gespeichert sein
und kann nur in einer Maschinen-Betriebsart editiert werden. Werk-
zeug-Tabellen, die Sie archivieren oder für den Programm-Test einset-
zen wollen, geben Sie einen beliebigen anderen Datei-Namen mit der
Endung .T .
Werkzeug-Tabelle TOOL.T öffnen:
U
U
U
U
Beliebige Maschinen-Betriebsart wählen
U
U
U
U
Werkzeug-Tabelle wählen: Softkey
WERKZEUG TABELLE drücken
U
U
U
U
Softkey EDITIEREN auf „EIN“ setzen
RBREAK
Zulässige Abweichung vom Werkzeug-Radius R für Bruch-Erken-
nung. Wird der eingegebene Wert überschritten, sperrt die TNC
das Werkzeug (Status L). Eingabebereich: 0 bis 0,9999 mm
Bruch-Toleranz: Radius?
Abk.
Eingaben
Dialog
Abk.
Eingaben
Dialog
TYP
Werkzeugtyp (MILL=Fräser, DRILL=Bohrer, TAP=Gewindeboh-
rer): Softkey TYP WÄHLEN (3. Softkey-Leiste); Die TNC blendet
ein Fenster ein, in dem Sie den Werkzeugtyp wählen können
Werkzeugtyp?
TMAT
Werkzeug-Schneidstoff: Softkey SCHNEIDSTOFF WÄHLEN (3.
Softkey-Leiste); Die TNC blendet ein Fenster ein, in dem Sie den
Schneidstoff wählen können
Werkzeug-Schneidstoff?
CDT
Schnittdaten-Tabelle: Softkey CDT WÄHLEN (3. Softkey-Leiste);
Die TNC blendet ein Fenster ein, in dem Sie die Schnittdaten-
Tabelle wählen können
Name Schnittdaten-Tabelle?
Abk.
Eingaben
Dialog
CAL-OF1
Die TNC legt beim Kalibrieren den Mittenversatz in der Haupt-
achse eines 3D-Tasters in dieser Spalte ab, wenn im Kalibrier-
menü eine Werkzeugnummer angegeben ist
Taster-Mittenversatz Hauptachse?
CAL-OF2
Die TNC legt beim Kalibrieren den Mittenversatz in der Neben-
achse eines 3D-Tasters in dieser Spalte ab, wenn im Kalibrier-
menü eine Werkzeugnummer angegeben ist
Taster-Mittenversatz Nebenachse?
CAL-ANG
Die TNC legt beim Kalibrieren den Spindelwinkel ab, bei dem ein
3D-Tasters kalibriert wurde, wenn im Kalibriermenü eine Werk-
zeugnummer angegeben ist
Spindelwinkel beim Kalibrieren?
