324 8 Programmieren: Zyklen
8.6 SL
-Zyklen

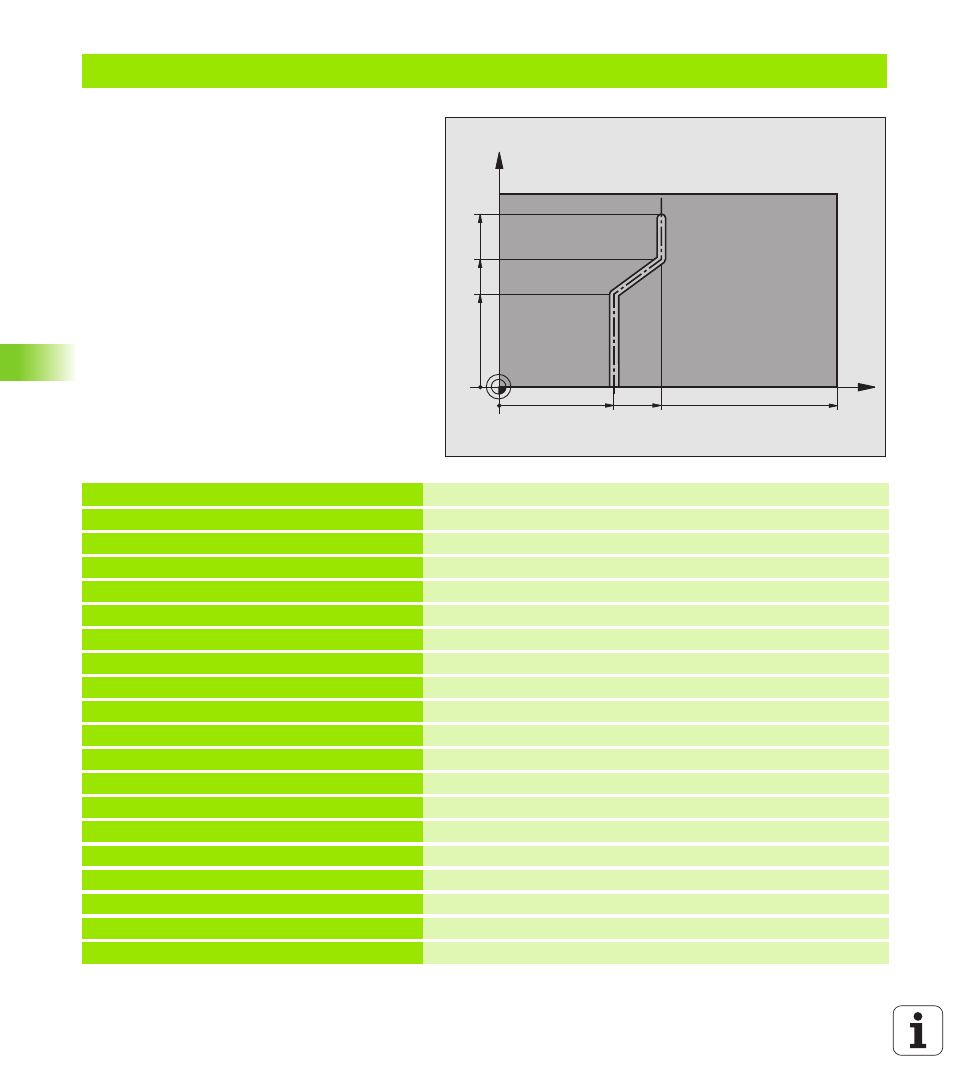

Beispiel: Zylinder-Mantel mit Zyklus 28
Hinweise:
n Zylinder mittig auf Rundtisch aufgespannt.
n Bezugspunkt liegt in der Rundtisch-Mitte
n Beschreibung der Mittelpunktsbahn im Kon-
tur-Unterprogramm
0 BEGIN PGM C28 MM
1 TOOL DEF 1 L+0 R+3.5 Werkzeug-Definition
2 TOOL CALL 1 Y S2000 Werkzeug-Aufruf, Werkzeug-Achse Y
3 L Y+250 RO FMAX Werkzeug freifahren
4 L X+0 R0 FMAX Werkzeug auf Rundtisch-Mitte positionieren
5 CYCL DEF 14.0 KONTUR Kontur-Unterprogramm festlegen
6 CYCL DEF 14.1 KONTURLABEL 1
7 CYCL DEF 28.0 ZYLINDER-MANTEL Bearbeitungs-Parameter festlegen
Q1=-7 ;FRAESTIEFE
Q3=+0 ;AUFMASS SEITE
Q6=2 ;SICHERHEITS-ABST.
Q10=-4 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=250 ;VORSCHUB FRAESEN
Q16=25 ;RADIUS
Q17=1 ;BEMASSUNGSART
Q20=10 ;NUTBREITE
8 L C+0 R0 FMAX M3 Rundtisch vorpositionieren
9 CYCL CALL Zyklus-Aufruf
10 L Y+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende
C
Z
157
52.5
40
35
60
70
