HEIDENHAIN iTNC 530 167
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
ogr
ammier
ung FK

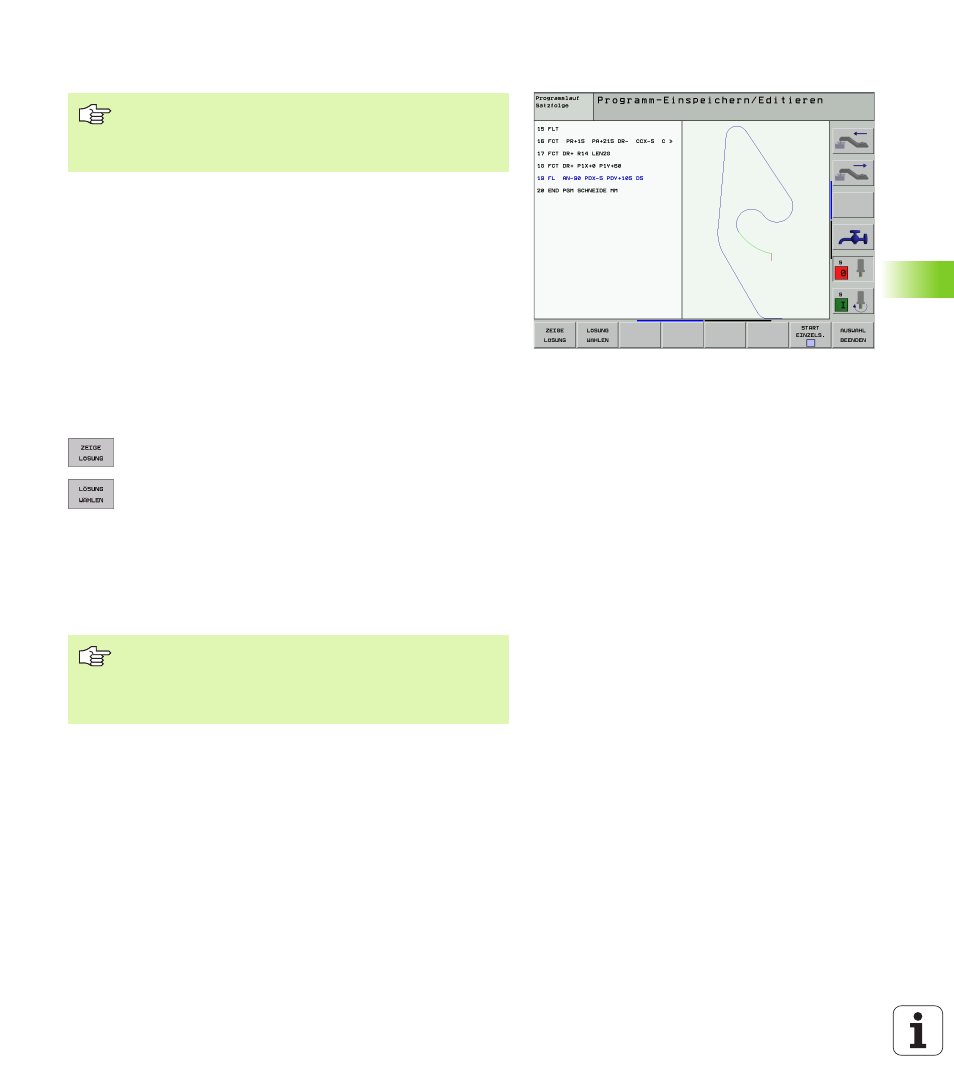

Grafik der FK-Programmierung
Mit unvollständigen Koordinaten-Angaben lässt sich eine Werkstück-
Kontur oft nicht eindeutig festlegen. In diesem Fall zeigt die TNC die
verschiedenen Lösungen in der FK-Grafik an und Sie wählen die rich-
tige aus. Die FK-Grafik stellt die Werkstück-Kontur mit verschiedenen
Farben dar:
Wenn die Daten auf mehrere Lösungen führen und das Konturele-
ment grün angezeigt wird, dann wählen Sie die richtige Kontur wie
folgt:
U U U U Softkey ZEIGE LÖSUNG so oft drücken, bis das Kon-
turelement richtig angezeigt wird
U U U U Das angezeigte Konturelement entspricht der Zeich-
nung: Mit Softkey LÖSUNG WÄHLEN festlegen
Die grün dargestellten Konturelemente sollten Sie so früh wie möglich
mit LÖSUNG WÄHLEN festlegen, um die Mehrdeutigkeit für die nach-
folgenden Konturelemente einzuschränken.
Wenn Sie eine grün dargestellte Kontur noch nicht festlegen wollen,
dann drücken Sie den Softkey AUSWAHL BEENDEN, um den FK-Dia-
log fortzuführen.
Um die Grafik bei der FK-Programmierung nutzen zu kön-
nen, wählen Sie die Bildschirm-Aufteilung PROGRAMM +
GRAFIK (siehe „Programmlauf Satzfolge und Programm-
lauf Einzelsatz”, Seite 8)
weiß Das Konturelement ist eindeutig bestimmt
grün Die eingegebenen Daten lassen mehrere Lösungen zu;
Sie wählen die richtige aus
rot Die eingegebenen Daten legen das Konturelement noch
nicht ausreichend fest; Sie geben weitere Angaben ein
Ihr Maschinenhersteller kann für die FK-Grafik andere Far-
ben festlegen.
NC-Sätze aus einem Programm, das mit PGM CALL auf-
gerufen wird, zeigt die TNC mit einer weiteren Farbe.
