8.4 Zyklen zum F
räsen v
on T
a
sc
hen, Zapf
en und Nut
e
n U U U U Vorschub Tiefenzustellung : Verfahrgeschwindigkeit
des Werkzeugs beim Einstechen

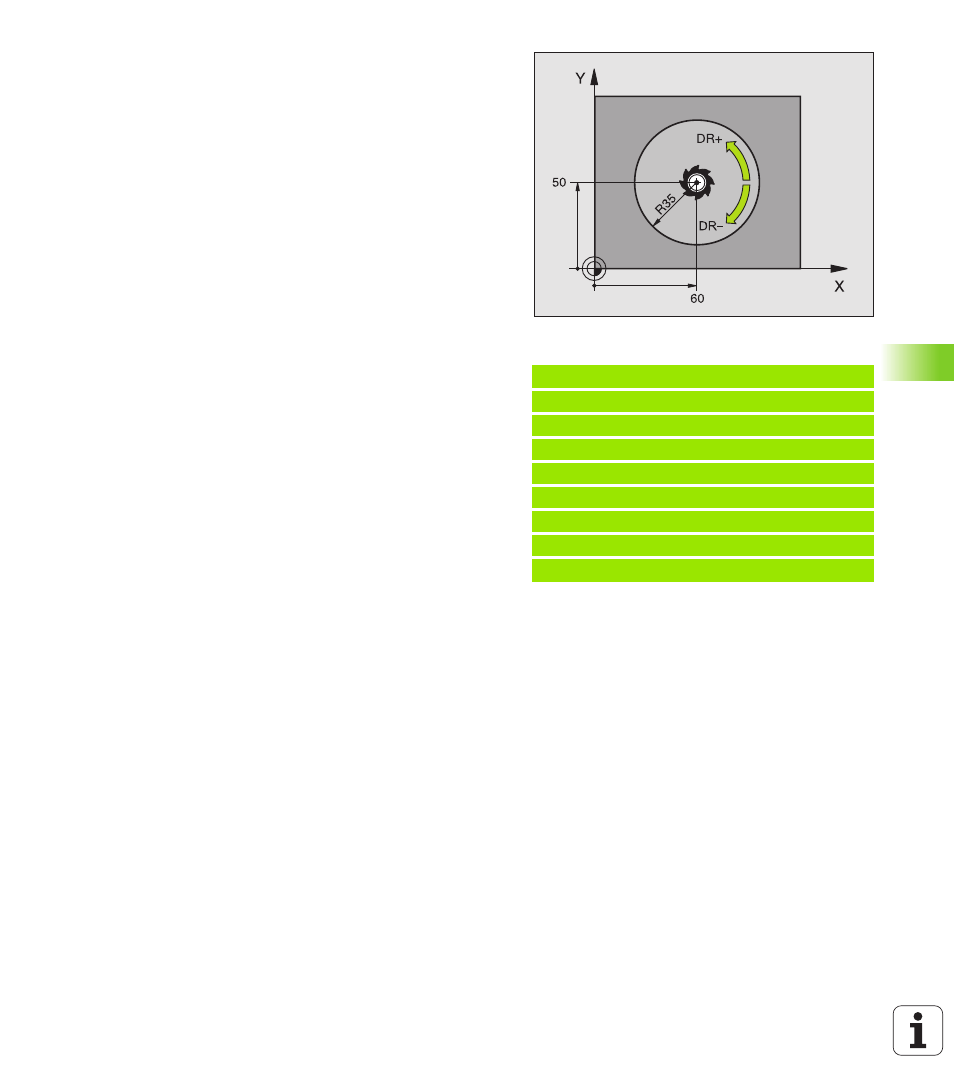

U U U U Kreisradius : Radius der Kreistasche
U U U U Vorschub F : Verfahrgeschwindigkeit des Werkzeugs
in der Bearbeitungsebene
U U U U Drehung im Uhrzeigersinn
DR +: Gleichlauf-Fräsen bei M3
DR –: Gegenlauf-Fräsen bei M3
Beispiel: NC-Sätze
16 L Z+100 R0 FMAX
17 CYCL DEF 5.0 KREISTASCHE
18 CYCL DEF 5.1 ABST 2
19 CYCL DEF 5.2 TIEFE -12
20 CYCL DEF 5.3 ZUSTLG 6 F80
21 CYCL DEF 5.4 RADIUS 35
22 CYCL DEF 5.5 F100 DR+
23 L X+60 Y+50 FMAX M3
24 L Z+2 FMAX M99
