192 7 Programmieren: Zusatz-Funktionen
7.
4 Zusatz-F
u
nktionen für das Bahn
v
e
rh
alt
e
n NC-Beispielsätze

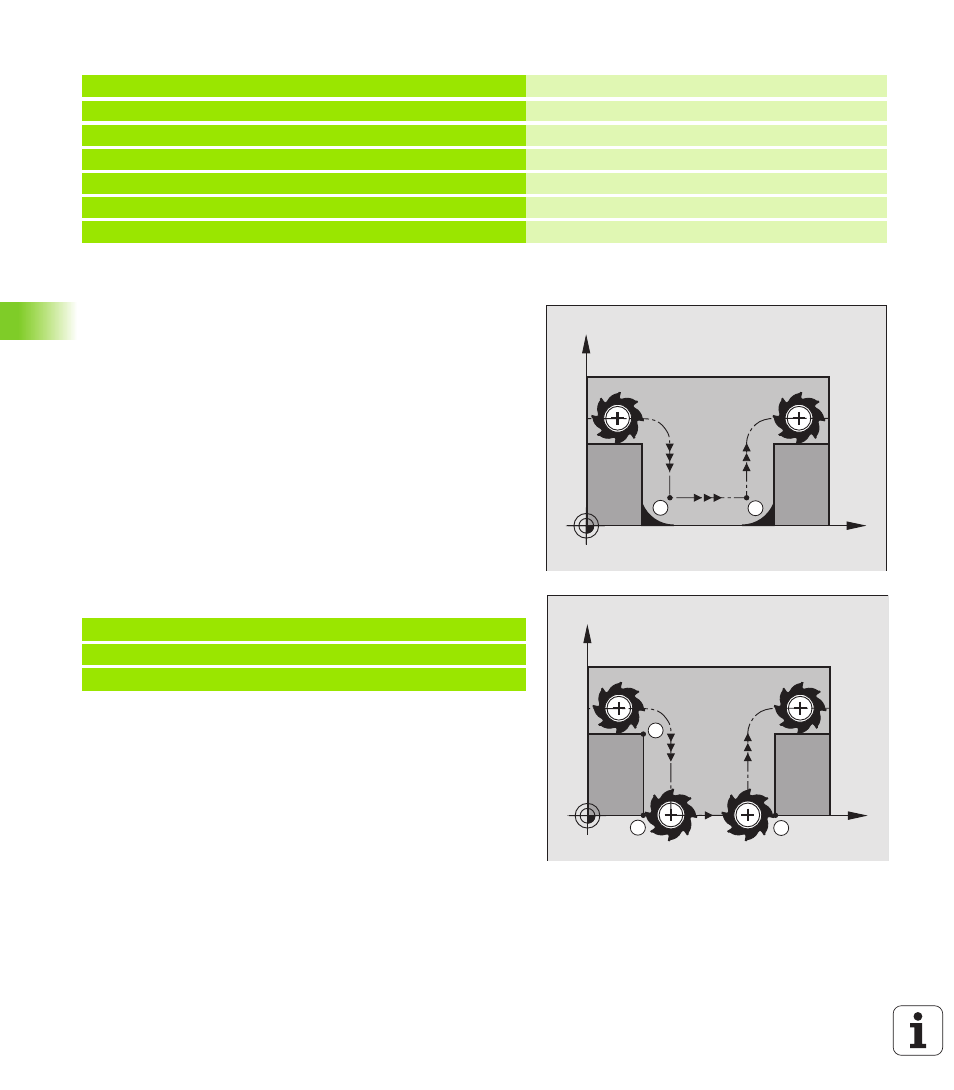

Offene Konturecken vollständig bearbeiten: M98
Standardverhalten
Die TNC ermittelt an Innenecken den Schnittpunkt der Fräserbahnen
und fährt das Werkzeug ab diesem Punkt in die neue Richtung.
Wenn die Kontur an den Ecken offen ist, dann führt das zu einer unvoll-
ständigen Bearbeitung:
Verhalten mit M98
Mit der Zusatz-Funktion M98 fährt die TNC das Werkzeug so weit,
dass jeder Konturpunkt tatsächlich bearbeitet wird:
Wirkung
M98 wirkt nur in den Programmsätzen, in denen M98 programmiert
ist.
M98 wird wirksam am Satz-Ende.
NC-Beispielsätze
Nacheinander Konturpunkte 10, 11 und 12 anfahren:
5 TOOL DEF L ... R+20 Großer Werkzeug-Radius
...
13 L X... Y... R... F... M97 Konturpunkt 13 anfahren
14 L IY-0.5 ... R... F... Kleine Konturstufe 13 und 14 bearbeiten
15 L IX+100 ... Konturpunkt 15 anfahren
16 L IY+0.5 ... R... F... M97 Kleine Konturstufe 15 und 16 bearbeiten
17 L X... Y... Konturpunkt 17 anfahren
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S S
X
Y
11 12
10
