364 8 Programmieren: Zyklen
8.1
0
Sond
er
-Z
yklen

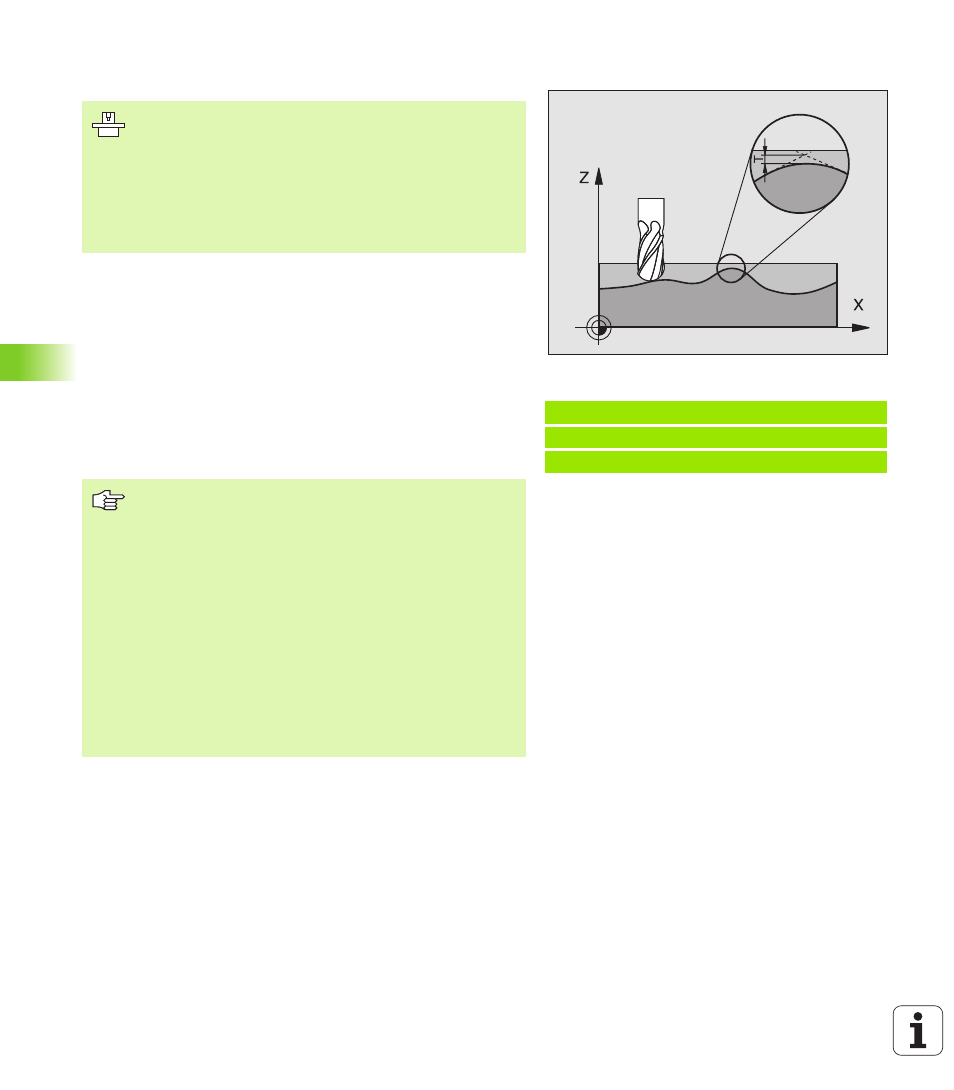

TOLERANZ (Zyklus 32)
Die TNC glättet automatisch die Kontur zwischen beliebigen (unkorri-
gierten oder korrigierten) Konturelementen. Dadurch verfährt das
Werkzeug kontinuierlich auf der Werkstück-Oberfläche. Falls erforder-
lich, reduziert die TNC den programmierten Vorschub automatisch, so
dass das Programm immer „ruckelfrei“ mit der schnellstmöglichen
Geschwindigkeit von der TNC abgearbeitet wird. Die Oberflächengüte
wird erhöht und die Maschinenmechanik geschont.
Durch das Glätten entsteht eine Konturabweichung. Die Größe der
Konturabweichung (Toleranzwert) ist in einem Maschinen-Parameter
von Ihrem Maschinenhersteller festgelegt. Mit dem Zyklus 32 können
Sie den voreingestellten Toleranzwert verändern und unterschiedliche
Filtereinstellungen wählen.
Beispiel: NC-Sätze
95 CYCL DEF 32.0 TOLERANZ
96 CYCL DEF 32.1 T0.05
97 CYCL DEF 32.2 HSC-MODE:1 TA5
Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
Die Zyklus-Parameter SCHLICHTEN/SCHRUPPEN und TOLE-
RANZ FÜR DREHACHSEN
können Sie nur eingeben, wenn an
Ihrer Maschine der HSC-Filter (Software-Option 2) aktiv
ist. Ansonsten gibt die TNC eine Fehlermeldung aus. Set-
zen Sie sich ggf. mit Ihrem Maschinenhersteller in Verbin-
dung.
Beachten Sie vor dem Programmieren
Zyklus 32 ist DEF-Aktiv, das heißt ab seiner Definition im
Programm wirksam.
Sie setzen Zyklus 32 zurück, indem Sie den Zyklus 32
erneut definieren und die Dialogfrage nach dem Toleranz-
wert
mit NO ENT bestätigen. Die voreingestellte Toleranz
wird durch das Rücksetzen wieder aktiv.
Der eingegebene Toleranzwert T wird von der TNC in MM-
programm in der Maßeinheit mm und in einem Inch-Pro-
gramm in der Maßeinheit Inch interpretiert.
Die Eingabeparameter Schlichten/Schruppen und Toleranz
für Drehachsen wirken nur, wenn an Ihrer Maschine der
HSC-Filter aktiv ist. Setzen Sie sich ggf. mit Ihrem Maschi-
nen-Hersteller in Verbindung.
