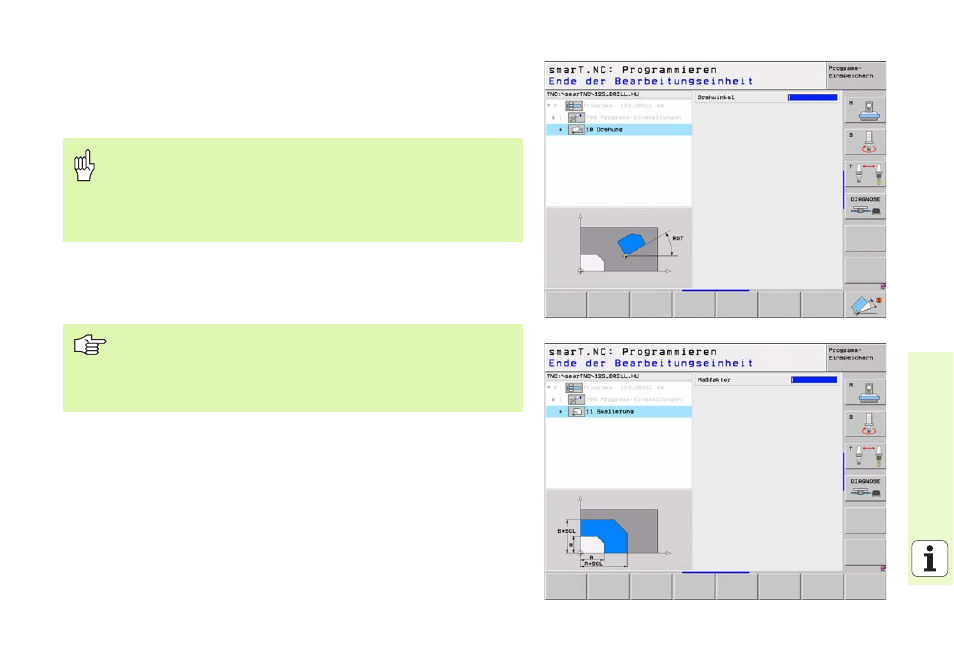

Unit 10 Drehung (FCL 2-Funktion)
Mit der Unit 10 Drehung definieren Sie einen Drehwinkel, um den
smarT.NC die nachfolgend definierten Bearbeitungen in der aktiven
Bearbeitungsebene gedreht ausführen soll.
Unit 11 Skalierung (FCL 2-Funktion)
Mit der Unit 11 definieren Sie einen Maßfaktor, mit dem Sie nachfolgend
definierte Bearbeitungen vergrößert bzw- verkleinert ausführen können.
Vor Zyklus 10 muss zumindest ein Werkzeug-Aufruf mit
Definition der Werkzeug-Achse programmiert sein, damit
smarT.NC die Ebene bestimmen kann, in der gedreht
werden soll.
Drehung rücksetzen: Unit 10 mit Drehung 0 definieren.
Mit Maschinen-Parameter MP7411 stellen Sie ein, ob der
Maßfaktor nur in der aktiven Bearbeitungsebene oder
zusätzlich auch in der Werkzeugachse wirken soll.
Maßfaktor rücksetzen: Unit 11 mit Maßfaktor 1 definieren.
