Unit 125 Kontuzug
Mit dem Konturzug lassen sich offene und geschlossene Konturen, die
Sie in einem .HC-Programm definiert, oder mit dem DXF-Konverter
erzeugt haben, bearbeiten.

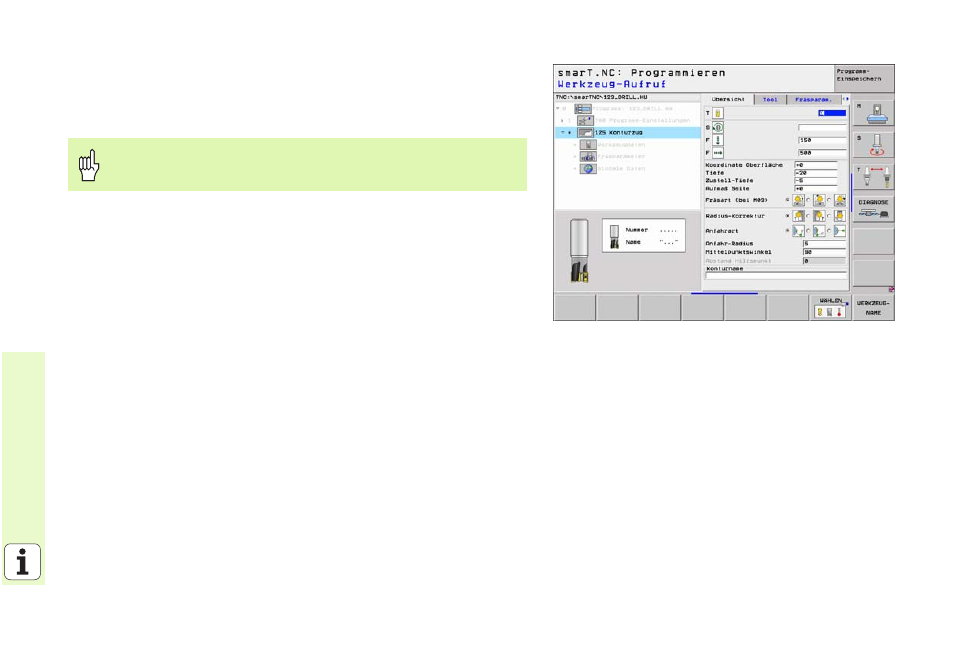

Parameter im Formular Übersicht:
8
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
8
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
8
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
8
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
8
Koordinate Oberfläche
: Koordinate der Werkstück-Obefläche, auf die
sich eingegebene Tiefen beziehen
8
Tiefe
: Frästiefe
8
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt
wird
8
Aufmaß Seite
: Schlichtaufmaß
8
Fräsart
: Gleichlauffräsen, Gegenlauffräsen oder Pendelbearbeitung
8
Radius-Korrektur
: Die Kontur linkskorrigiert, rechtskorrigiert oder
unkorrigiert bearbeiten
8
Anfahrart
: Tangentiales Anfahren auf einem Kreisbogen oder
tangentiales Anfahren auf einer Geraden oder senkrecht auf die Kontur
anfahren
8
Anfahr-Radius
(nur wirksam, wenn tangentiales Anfahren auf einem
Kreisbogen gewählt ist): Radius des Einfahrkreises
Start- und Endpunkt der Kontur so wählen, das genügend
Platz für An- und Wegfahrbewegungen vorhanden ist!
