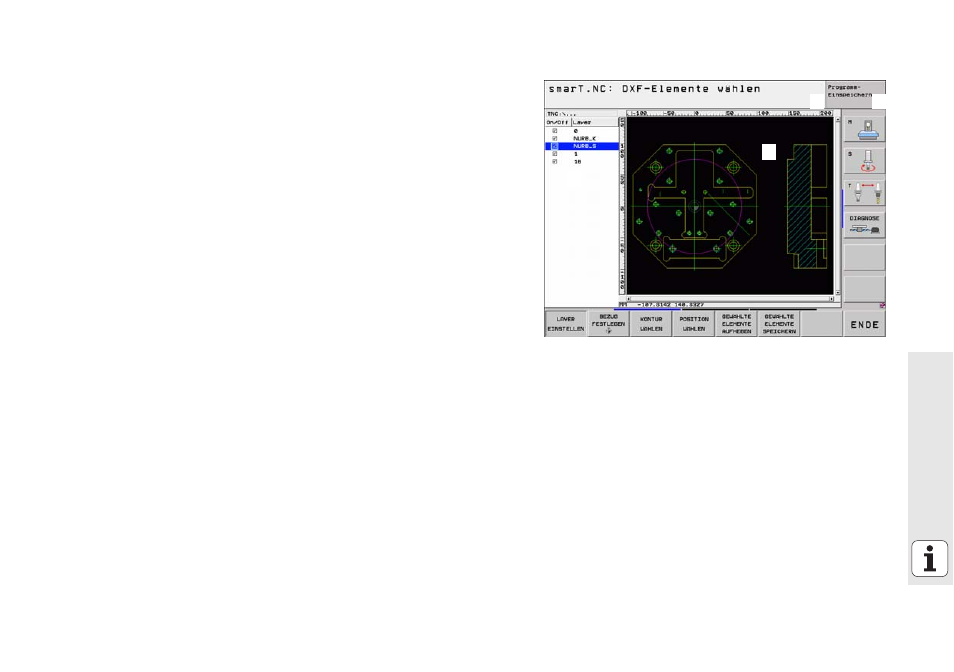

DXF-Dateien anzeigen
1 1 2
1 3
1 4
1 Kopfzeile: Betriebsartentext, Fehlermeldungen
2 Aktive Hintergrund-Betriebsart
3 In der DXF-Datei enthaltene Layer oder bereits selektierte
Konturelemente bzw. selektierte Positionen
4 Zeichnungsfenster, in dem smarT.NC den Inhalt der DXF-Datei
anzeigt
