Konturen defi
nieren
Freie Kontur-Programmierung FK
Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind, enthalten oft
Koordinaten-Angaben, die Sie nicht über die grauen Dialog-Tasten
eingeben können.
Solche Angaben programmieren Sie direkt mit der Freien Kontur-
Programmierung FK. Die TNC errechnet die Kontur aus den von Ihnen per
Formular eingegebenen, bekanten Kontur-Informationen. Folgende
Funktionen stehen zur Verfügung:

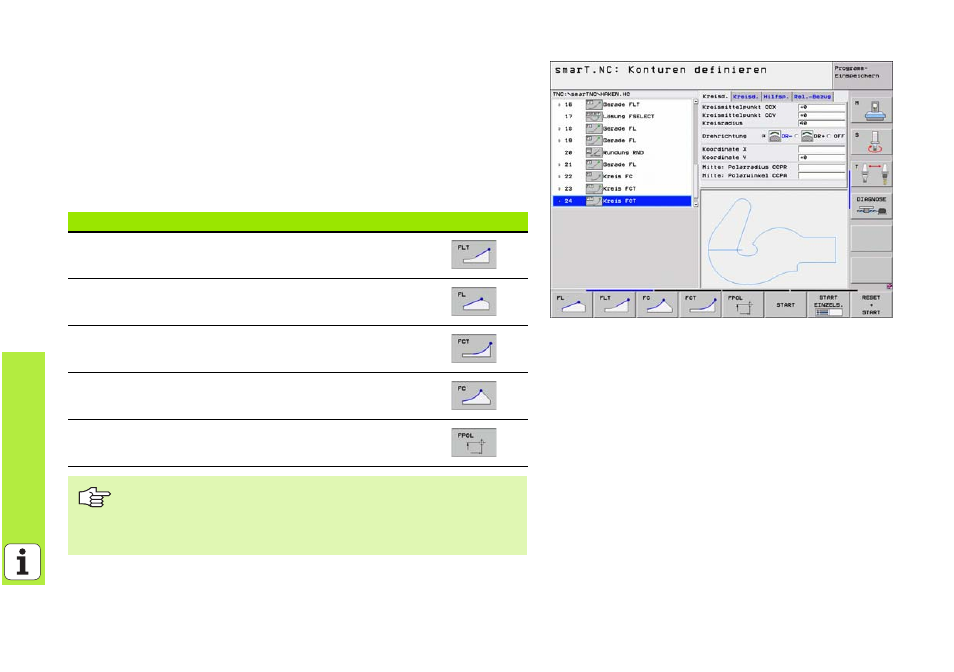

Funktion Softkey
Gerade mit tangentialem Anschluss
Gerade ohne tangentialen Anschluss
Kreisbogen mit tangentialem Anschluss
Kreisbogen ohne tangentialen Anschluss
Pol für FK-Programmierung
Informationen zu den möglichen Kontur-Angaben finden Sie
im Tipp-Text, den die TNC zu jedem Eingabefeld einblendet
(siehe “Mouse-Bedienung” auf Seite 28.) und im Benutzer-
Handbuch Klartext-Dialog.
