D
X
F-Da
tei
e
n verarbeiten
(Software-Option)
8
Bei Bedarf können Sie bereits selektierte Elemente wieder
deselektieren, indem Sie das Element im rechten Fenster
erneut anklicken, jedoch zusätzlich die Taste CTRL gedrückt
halten
8

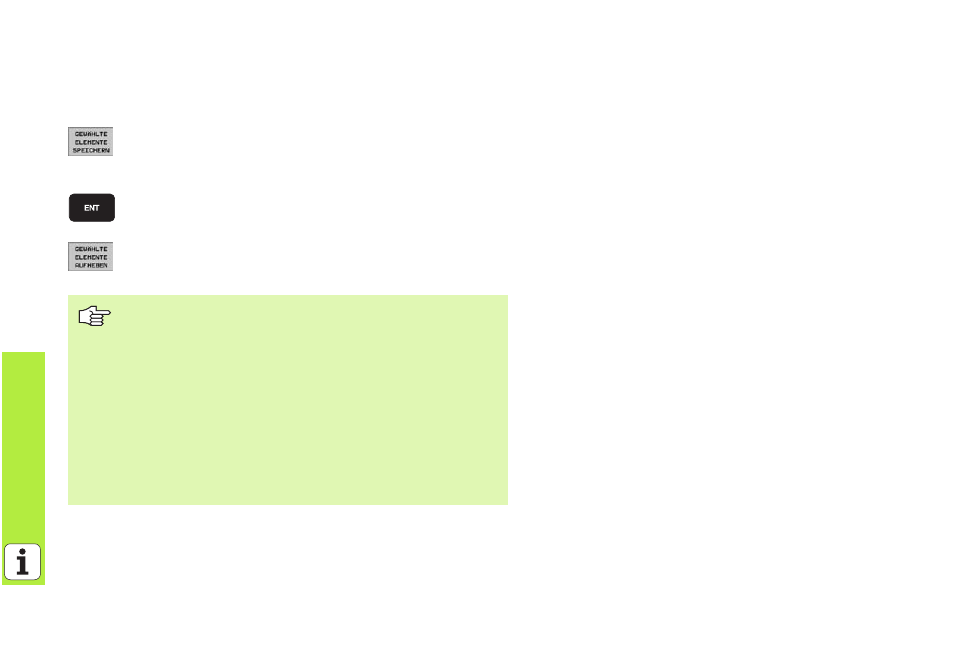

Gewählte Konturelemente in einem Klartext-Dialog-
Programm speichen: Die TNC zeigt ein Überblendfenster, in
dem Sie einen beliebigen Dateinamen eingeben können.
Grundeinstellung: Name der DXF-Datei
8
Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die DXF-Datei
gespeichert ist
8
Wenn Sie noch weitere Konturen wählen wollen: Softkey
GEWÄHLTE ELEMENTE AUFHEBEN drücken und nächste
Kontur wie zuvor beschrieben wählen
Die TNC gibt die Rohteil-Definition (BLK FORM) und mit ins
Konturprogramm aus.
Die TNC speichert nur die Elemente, die tatsächlich auch
selektiert sind (blaue markierte Elemente).
Wenn Sie den DXF-Konverter aus einem Formular heraus
aufgerufen haben, dann beendet smarT.NC den DXF-
Konverter automatisch, nachdem Sie die Funktion
GEWÄHLTE ELEMENTE SPEICHERN ausgeführt haben.
Den definierten Konturnamen schreibt smarT.NC dann in
dass Eingabefeld, von dem aus Sie den DXF-Konverter
gestartet haben.
