Unit 254 Runde Nut

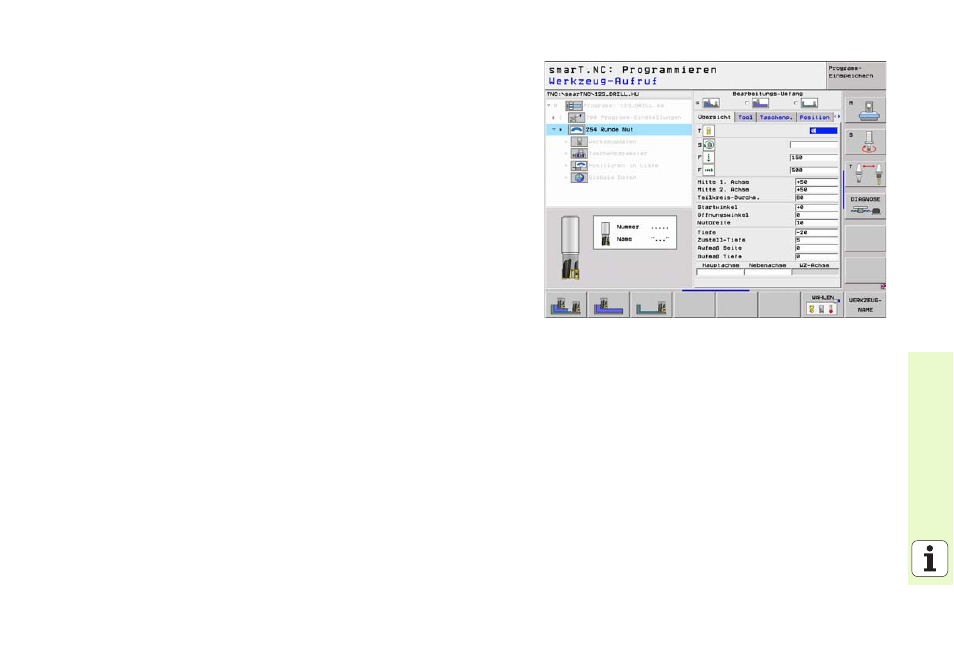

Parameter im Formular Übersicht:
8
Bearbeitungs-Umfang
: Schruppen und schlichten, nur schruppen oder
nur schlichten per Softkey wählen
8
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
8
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
8
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
8
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
8
Mitte 1. Achse
: Teilkreis-Mitte Hauptachse
8
Mitte 2. Achse
: Teilkreis-Mitte Nebenachse
8
Teilkreis-Durchmesser
8
Startwinkel
: Polarwinkel des Startpunktes
8
Öffnungswinkel
8
Nutbreite
8
Tiefe
: Endtiefe der Nut
8
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt
wird
8
Aufmaß Seite
: Schlichtaufmaß Seite
8
Aufmaß Tiefe
: Schlichtaufmaß Tiefe
8
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 121.)
