Unit 265 Helix-Bohrgewindefräsen

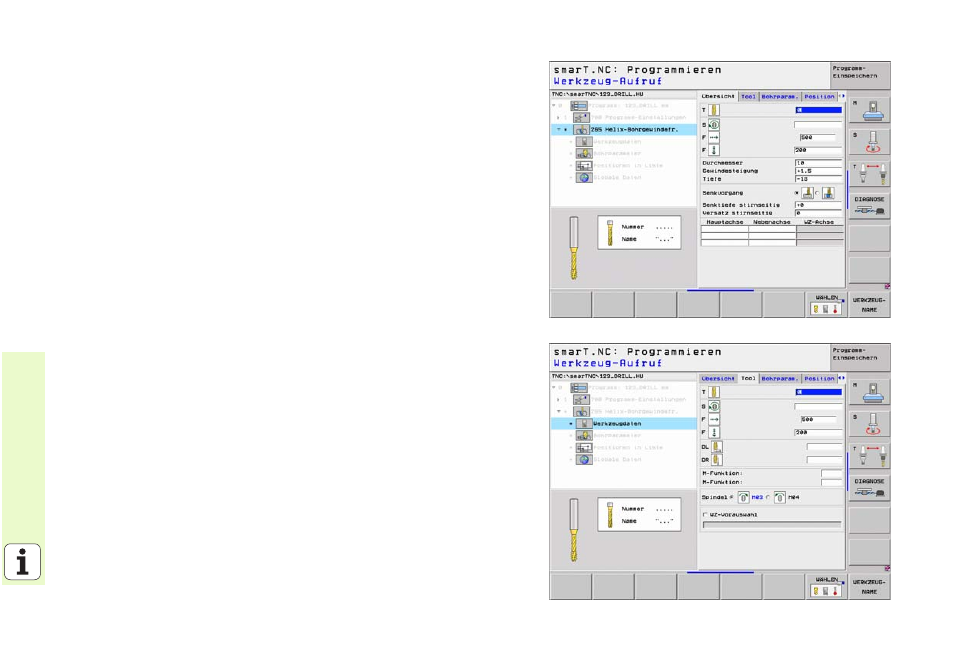

Parameter im Formular Übersicht:
8
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
8
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
8
F
: Fräsvorschub
8
F
: Senkvorschub [mm/min] oder FU [mm/U]
8
Durchmesser
: Nenndurchmesser des Gewindes
8
Gewindesteigung
: Steigung des Gewindes
8
Tiefe
: Gewindetiefe
8
Senkvorgang
: Auswahl, ob vor oder nach dem Gewindefräsen gesenkt
werden soll
8
Senktiefe stirnseitig
: Senktiefe beim stirnseitigen Senken
8
Versatz stirnseitig
: Abstand, um den die TNC die Werkzeugmitte
aus der Bohrungsmitte versetzt
8
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 121.)
Zusätzliche Parameter im Detailformular Tool:
8
DL
: Delta-Länge für Werkzeug T
8
DR
: Delta-Radius für Werkzeug T
8
M-Funktion
: Beliebige Zusatzfunktionen M
8
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
8
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
