200 Programmieren: Konturen programmieren
6.3 K
ont
ur anf
a
hr
en und v
e
rl
assen
6.3 Kontur anfahren und verlassen

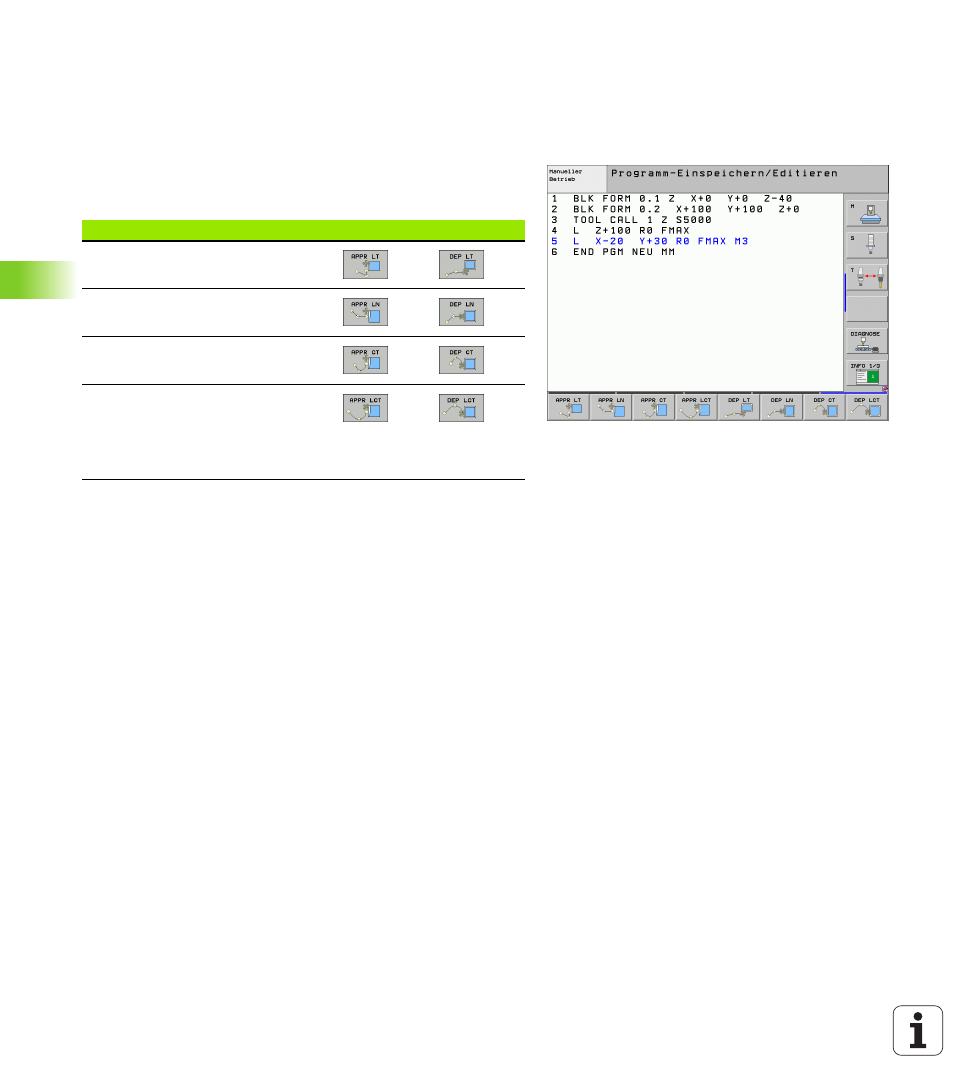

Übersicht: Bahnformen zum Anfahren und
Verlassen der Kontur
Die Funktionen APPR (engl. approach = Anfahrt) und DEP (engl.
departure = Verlassen) werden mit der APPR/DEP-Taste aktiviert.
Danach lassen sich folgende Bahnformen über Softkeys wählen:
Schraubenlinie anfahren und verlassen
Beim Anfahren und Verlassen einer Schraubenlinie (Helix) fährt das
Werkzeug in der Verlängerung der Schraubenlinie und schließt so auf
einer tangentialen Kreisbahn an die Kontur an. Verwenden Sie dazu die
Funktion APPR CT bzw. DEP CT.
Funktion Anfahren Verlassen
Gerade mit tangentialem Anschluss
Gerade senkrecht zum Konturpunkt
Kreisbahn mit tangentialem
Anschluss
Kreisbahn mit tangentialem
Anschluss an die Kontur, An- und
Wegfahren zu einem Hilfspunkt
außerhalb der Kontur auf tangential
anschließendem Geradenstück
