Spannmittel parametrisieren: FixtureWizard
Mit dem FixtureWizard erstellen Sie aus einer Spannmittelvorlage ein
Spannmittel mit exakten Abmessungen. Spannmittelvorlagen stellt
HEIDENHAIN auf seiner Web-Site zur Verfügung, ggf. erhalten Sie
Spannmittelvorlagen auch von Ihrem Maschinenhersteller.
U Spannmittelverwaltung aufrufen
U FixtureWizard starten: Die TNC öffnet das Menü zur
Parametrisierung von Spannmittelvorlagen
U Spannmittelvorlage wählen: Die TNC öffnet das
Fenster zur Auswahl einer Spannmittelvorlage
(Dateien mit Dateiendung CFT)
U Mit der Mouse die Spannmittelvorlage wählen, die Sie
parametrisieren wollen, mit Taste Öffnen bestätigen

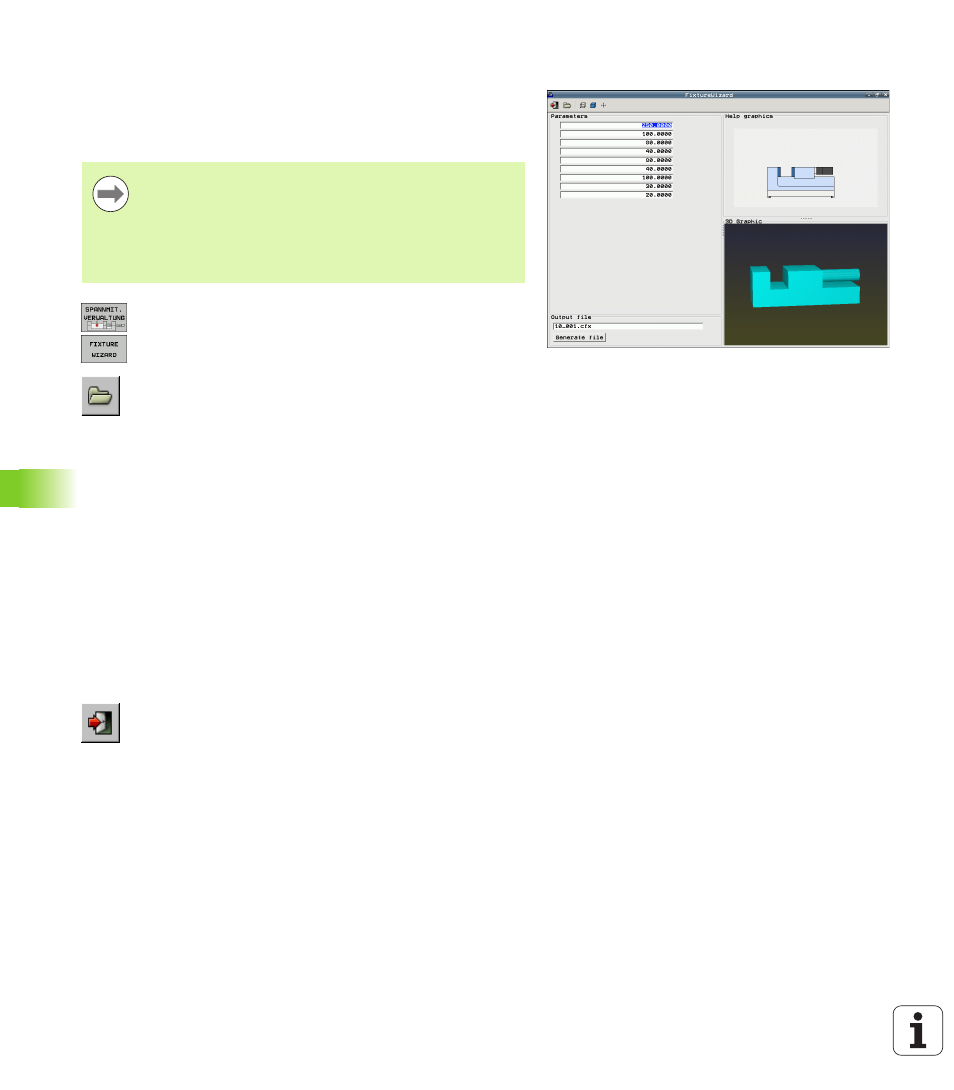

U Alle im linken Fenster dargestellten
Spannmittelparameter eingeben, Cursor mit
Pfeiltasten auf das nächste Eingabefeld bewegen.
Die TNC aktualisiert nach der Werteingabe die 3D-
Ansicht des Spannmittels im Fenster rechts unten.
Sofern verfügbar, zeigt die TNC im Fenster rechts
oben ein Hilfsbild an, dass den einzugebenden
Spannmittelparameter grafisch darstellt
U Name des parametrisierten Spannmittels im
Eingabefeld Ausgabedatei eingeben und mit
Schaltfläche Datei generieren bestätigen. Die
Eingabe einer Dateiendung (CFX für parametrisierte
Spannmittel) ist nicht erforderlich
U FixtureWizard beenden
Bevor Sie den FixtureWizard starten, müssen Sie die zu
parametrisierende Spannmittelvorlage auf die TNC kopiert
haben!
Der FixtureWizard steht alternativ auch als separates PC-
Tool zur Verfügung, wenn Sie Ihre Spannmittel auf nicht
auf der Steurung direkt parametrisieren wollen.
